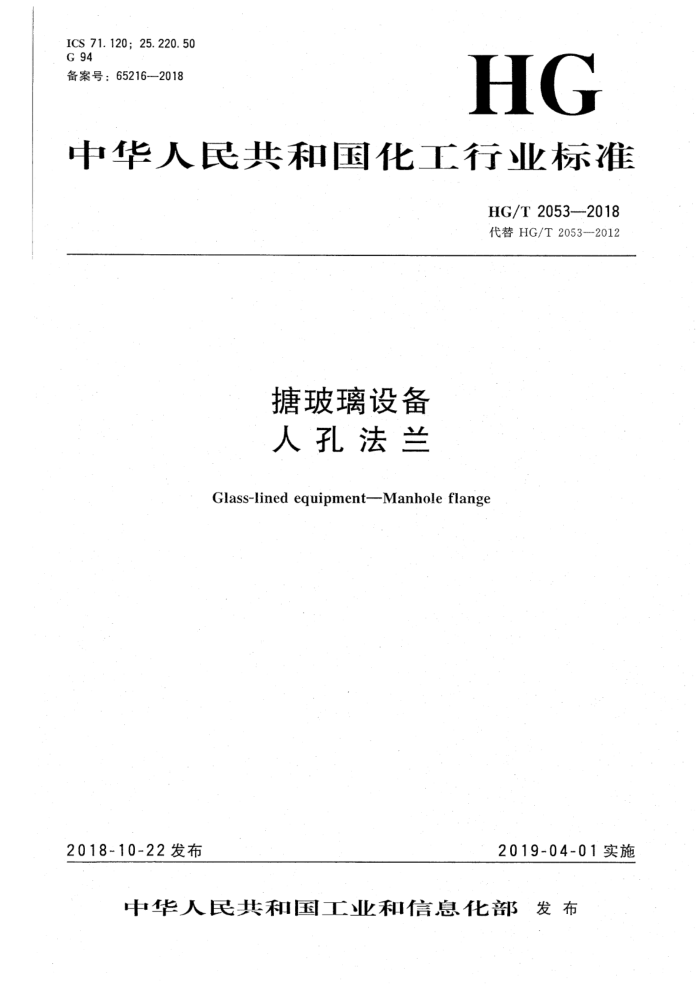

ICS 71.120; 25.220.50 G 94 备案号：652162018
HG
中华人民共和国化工行业标准
HG/T2053—2018 代替HG/T2053-2012
塘玻璃设备人孔法兰
Glass-lined equipment-Manhole flange
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部：发布 HG/T2053—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2053—2012《塘玻璃设备人孔法兰》。与HG/T2053-2012相比，除编辑
性修改外主要技术变化如下：
增加了用钢管压制人孔法兰的要求；取消了15优质碳素结构钢作为制造人孔法兰用原材料；增大了DN500规格的人孔法兰外径尺寸。
本标准的型式、参数、结构参照DIN28139-2-1985《塘玻璃容器上的焊接件.M型人孔、手孔及卡子连接的安装孔.连接尺寸》。
本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：靖江市方大锻造有限公司、苏州市协力化工设备有限公司、淄博启航热能化工
设备有限公司、江阴市标准化研究所。
本标准主要起草人：洪杰、钱建丰、夏学泉、曹霞、彭华涛。 本标准所代替标准的历次版本发布情况为：
HG/T2053---1991;HG/T2053—2005;HG/T2053—2012。
(3) HG/T.2053—2018
塘玻璃设备人孔法兰
1范围
本标准规定了糖玻璃设备用人孔法兰的型式、基本参数、主要尺寸、要求以及出厂文件、包装、 运输和贮存。
本标准适用于公称压力小于或等于1.0MPa，设计温度高于或等于一20℃至200℃的塘玻璃设备用人孔法兰。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1804 一般公差·未注公差的线性和角度尺寸的公差 GB/T 8163 输送流体用无缝钢管 GB25025 玻璃设备技术条件 HG/T2050 塘玻璃设备垫片 HG/T2054 塘玻璃设备卡子 NB/T 47008 承压设备用碳素钢和合金钢锻件 YB/T 4068 热轧环件
3型式、基本参数及主要尺寸
3.1塘玻璃人孔法兰结构型式见图1，基本参数及主要尺寸见表1、表2。
(5) HG/T 2053—2018
A-A 放大图
单位为毫米
C, Xc2
2X45
a,Xa,
图1 塘玻璃人孔法兰结构型式表1公称压力PN6的人孔法兰尺寸表
尺寸/mm
法兰型式
质量 kg 14
公称尺寸
H H, H2 B air
mm
dt
d2
α1
a 2
K
2.
L
E400X300 400 300 485 385 470 370 55 20 20 E450X350 450 350 535 435 .520 420 60 28 36 10 15 25 22, DN450 450
8
15
25
椭圆
550 610 710
535 595 695
55 20 28 10 18 30 19 60 24 32 12 18 .30 23 70 28 37 14 18 30 30
500 600
圆形
DN500 DN600
人孔法兰下端厚度Bmin应与封头、筒体冲孔后对接处厚度相近，下端的坡口型式和参数由供需双方商定。
表2公称压力PN10的人孔法兰尺寸表
尺寸/mm
法兰 公称尺寸型式
质量 kg
mm
H H; H2 B mir R
a3
0
d
d2
α1
C 1
C2
椭圆 E400X300 400 300 485 385 470 370 60 24 32 10 15 25 15
60 24 32 10 18 30 21 70 28 36 12 18 28 26 80 32 41 14 18 30 35
DN450 450 DN500
550 610 710
535 595 695
圆形
500
DN600 600
人孔法兰下端厚度Bmin应与封头、筒体冲孔后对接处厚度相近， 下端的坡口型式和参数由供需双方商定。
3.2标记及其示例： 3.2.1以符合HG/T2053、公称直径为500mm、公称压力为1.0MPa、材料为10钢的糖玻璃设备人孔法兰标记为例，其标记为： 2
(6) HG/T2053-2018
塘玻璃设备人孔法兰HG/T2053-500-10-10
标记中各要素的含义如下： 500——公称直径为500mm； 10——公称压力为1.0MPa; 10- 一 金属材料牌号为10钢。
3.2.2以符合HG/T2053、公称尺寸为400mm×300mm、公称压力为1.0MPa、材料为10钢的玻璃设备椭圆形人孔法兰为例，其标记为：
玻璃设备人孔法兰HG/T2053-E400X300-10-10
标记中各要素的含义如下： E400X300 -公称尺寸为400mm×300mm；
10--公称压力为1.0MPa; 10一一金属材料牌号为10钢。
4.要求 4.1制造人孔法兰的钢材和焊接材料的化学成分及力学性能应符合GB25025的要求；采用10、20 钢管压制时还应符合GB/T8163的要求；采用Q235B或Q235C系列材料时还应符合GB/T700的要求；采用10优质碳素结构钢材料时还应符合GB/T699的要求；采用10热轧环形件时还应符合 YB/T4068的要求；采用20碳素钢锻件时还应符合NB/T47008中Ⅱ级锻件的要求。 4.2·人孔法兰不得有折登、分层、裂纹及降低法兰强度和连接可靠性的缺陷。 4.3除规定外，加工面未注公差尺寸的精度等级应符合GB/T1804的m级要求， 4.4人孔法兰的高度H值允差为土0.5mm。 4.5人孔法兰连接用卡子应符合HG/T2054的要求，连接用垫片应符合HG/T2050的要求。 4.6·人孔法兰的待糖表面不允许有明显的划痕和凹坑，其深度不得超过0.5mm，圆弧转角连接处圆滑过渡，不得有棱角。 4.7法兰外边缘应有公称尺寸、公称压力、材料牌号和产品编号的钢印。
5出厂文件、包装、运输和贮存
5.1·出厂产品应附带产品合格证，合格证至少包括制造单位名称、产品编号、材料的化学成分和力学性能、主要几何尺寸。 5.2人孔法兰应成组捆扎牢固。 5.3搬动和运输人孔法兰时，应避免碰撞和变形。 5.4，产品应存放在室内，不允许露天存放或堆置。
