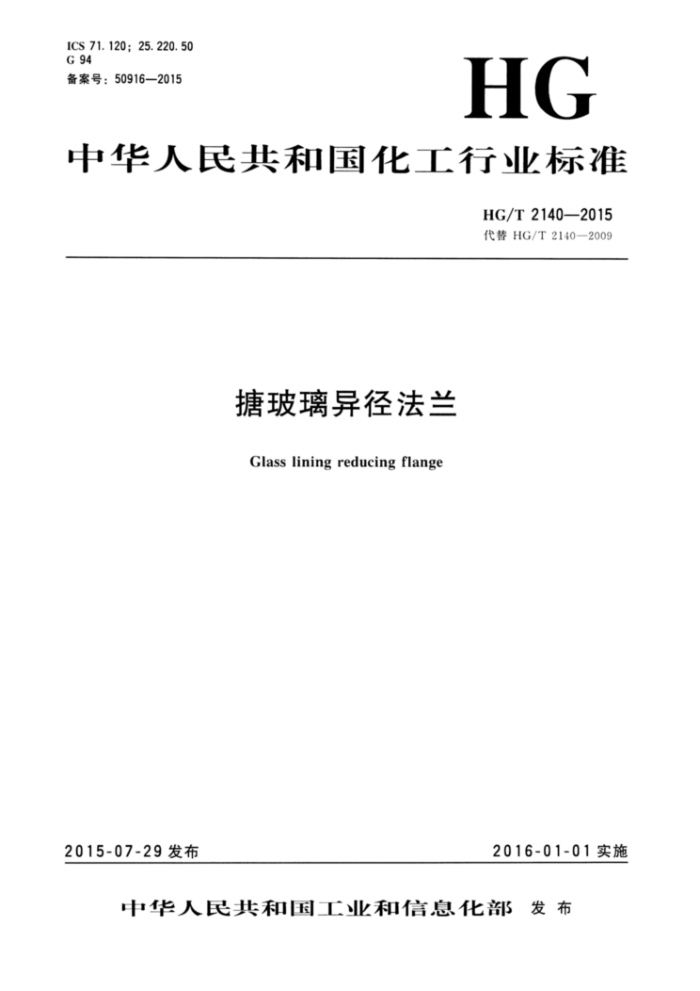

HG/T 2140-2015 代替 HG/T 2140—2009
搪玻璃异径法兰
Glass lining reducing flange
2016-01-01实施
2015-07-29发布
畔叫
本标准按照GB/T1.1-2009给出的规则起草。
本标准代替 HG/T2140—2009《摘玻璃异径法兰》。与 HG/T 2140—2009相比，除编辑性修改外主要技术变化如下∶
——将公称压力等级由1.0 MPa修改为PN10;
——取消了图1、表1和图2、表2中的尺寸D3和D';
——取消了19 个规格的 B 型糖玻璃异径法兰∶DN40/25、DN40/32、DN50/25、DN50/32、DN50/40、DN65/32、DN65/40、DN65/50、DN80/50、DN80/65、DN100/65、DN100/80、DNI25/80、DNI25/100、DN150/100、DN150/125、DN200/150、DN250/200、DN300/250;
——增加了DN80/25、DN80/32、DN100/40 3个规格的B 型摘玻璃异径法兰;
——对于作为压力管道元件的撕玻璃异径法兰，液压试验压力由原来的1.5 MPa调整为按HG/T20592的规定进行;
——对个别尺寸参数做了调整。
本标准由中国石油和化学工业联合会提出。
本标准由全国搪玻璃设备标准化技术委员会归口。
1 范围
本标准规定了摘玻璃异径法兰的型式、基本参数及主要尺寸，技术要求，出厂文件、包装、运输和贮存。
本标准适用于公称压力不大于 PN10、设计温度高于 -20 ℃至 200 ℃的撕玻璃异径法兰。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1804 一般公差 未注公差的线性和角度尺寸公差
GB/T5782 六角头螺栓
GB/T6170 1型六角螺母
GB 25025 搪玻璃设备技术条件
HG/T 20592 钢制管法兰（PN 系列）
3 型式、基本参数及主要尺寸
