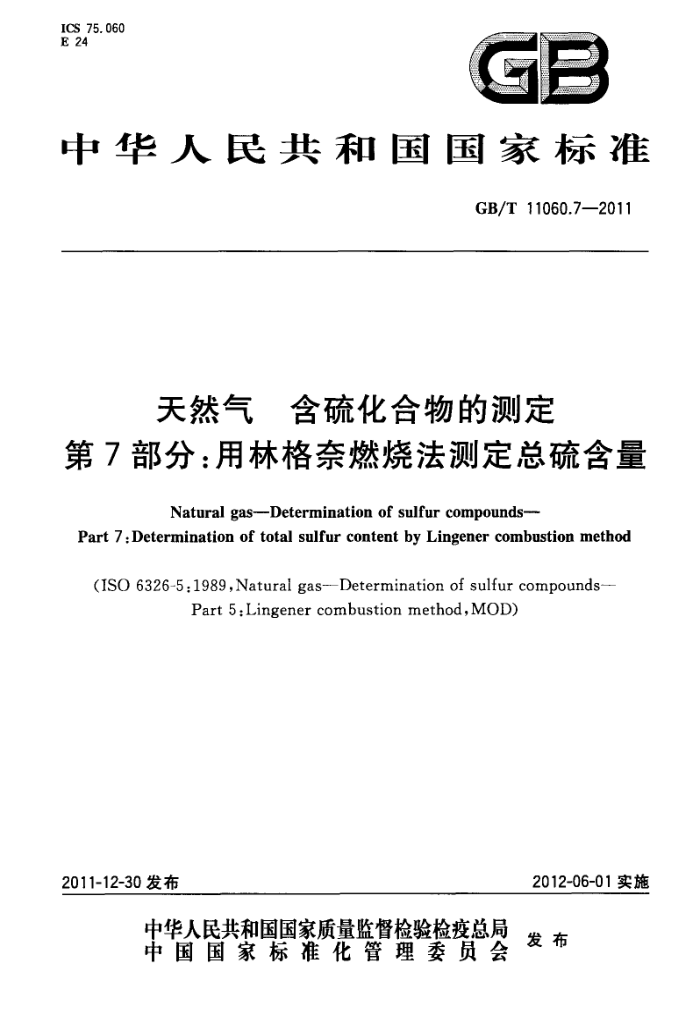

ICS 75. 060 E 24
中华人民共和国国家标准
GB/T 11060.7—2011
天然气 含硫化合物的测定
第7部分：用林格奈燃烧法测定总硫含量
Natural gas---Determination of sulfur compounds--
Part 7 : Determination of total sulfur content by Lingener combustion method
(1SO 6326-5:1989, Natural gas--Determination of sulfur compounds-
Part 5:Lingener combustion method, MOD)
2012-06-01实施
2011-12-30 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 11060.7-—2011
气体
空气
1- -燃烧器；
一压力平衡器；一毛细管流量计； -U形压力计;
2- 3- - 一
一带温度计的干式气体流量计；
5
冷凝分离器; 真空泵.
-
图 1 装置示意图
5.1燃烧器
燃烧器用符合HG/T3115-1998的硼酸硅酸盐玻璃制成，由下列部件组成，见图2。 5.1.1带冷凝套的接收器：见图3。 5.1.2燃烧管：见图4，根据带冷凝套接收器的内径和图2显示的环形间隙确定燃烧管的外径。 5.1.3灯头：见图5，用以燃烧天然气，一般的灯头带一个针型阀更好。 5.1.4中间连接管：见图 6,温度计测量范围0℃～100℃,分度值不低于1℃。 5. 1.5附件:见图 7。 5.2压力平衡器 5.3毛细管流量计:测量范围为 10 L/min~30 L/min。 5.4U形压力计：臂长为 500 mm。 5.5干式气体流量计：流量计测量范围与样品燃烧量相适宜，流量计定期校准。气体流量计应安装温度计,用以测量气体温度,温度计测定范围为 0℃～30℃,分度值不低于0.5℃。
注：为了避免吸附和解吸现象的干扰，在燃烧前应用被分析的气体充分吹扫气体流量计，特别是分析不同硫含量的
气体时。
5.6冷凝分离器 5.7真空泵
真空泵吸力不低于25L/min。为了保护泵油，建议在冷凝分离器和真空泵之间安装干燥塔。
2
GB/T 11060.7---2011
单位为癌米
$8×1
$10X1
3. 2±0. 2] 川
1 -—环形间隙; 2—中心燃烧管。
图2燃烧器
3
GB/T 11060.7—-2011
单位为毫米
LS
U
$85X2.5
$54 × 1. 8
089
00f
$75×2.2
1—锥形连接孔60/46; 2-—球形连接口 29/15; 3软管连接; 4———单向阀门。
图 3 带冷凝套的接收器
4
GB/T 11060.7--2011
单位为毫米
2
$40 ×1. 6
$44 X1. 6
1一一锥形连接孔45/40; 2——锥形连接体 60/46; 3八个均匀分布的孔,直径为 2 mm～2.5 mm。
图 4 燃烧管
单位为毫米
2
$40 ×1.6
9fs
二
2
0
5
$10 ×1
1——球形连接口13/12;
球形连接口19/9；锥形连接体45/40
4
一喷气嘴，直径为0.1±0.05； 3—外延扩展接头：
2
6
6- 一三个孔，直径为9.5±0.5。
图5 灯头
5 GB/T 11060.7—2011
单位为毫米
温度计； 2. 一锥形连接孔14/23； 3- 球形连接口29/15；
1
一球形连接头29/15
4-
图 6 中间连接管
单位为毫米
0
919 t
弯头90°； 2- 一锥形连接孔14/23； 3- 一球形连接头29/15。
1
图 7 附件
6
