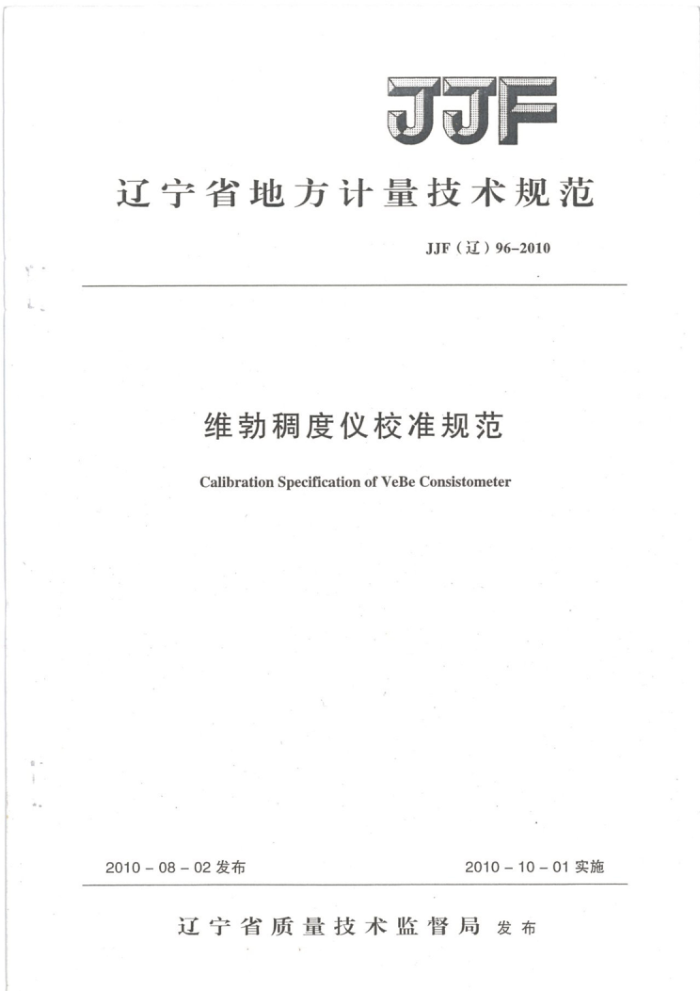

辽宁省地方计量技术规范
JJF（辽）96-2010
维勃稠度仪校准规范
Calibration SpecificationofVeBeConsistometer
2010-10-01实施
2010-08-02发布
辽宁省质量技术监督局发布 JJF（辽）96—2010
维勃绸度仪校准规范
JJF（辽）96-2010
Calibration Specification
ofVeBeConsistometer
本规范经辽宁省质量技术监督局于2010年08月02日批准，并自2010 年10月01日起施行。
归口单位：辽宁省质量技术监督局
起草单位：大连市计量检定测试所
本规范技术条文由起草单位负责解释 JJF（辽）96—2010
本规范主要起草人：
孙吉玲（大连市计量检定测试所）陈宗华（大连市计量检定测试所）田中山（辽宁省产品质量监督检验院）
参加起草人：
于德龙（大连万鹏港口工程检测有限公司）段献智（大连万鹏港口工程检测有限公司） JJF（辽）96-2010
目录
(1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (6) (6) (6) (7) (8) (9) (10)
范围引用文献术语和定义·
2 3
.
3.1 混凝土· 3.2 混凝土稠度· 3.3 干硬性混凝土· 4概述· 5计量特性 5.1 尺寸和形位误差 5.2滑动与振动部分质量 5.3 振动 5.4 噪声· 6校准条件· 6.1环境条件： 6.2 校准项目和主要标准器及配套设备 77 校准方法 7.1尺寸与形位误差 7.2 滑动与振动部分质量· 7.3 振动 7.4 噪声. 3 校准结果表达 9 复校时间间隔· 附录A 计量特性技术指标要求. 附录B 校准记录格式附录C 校准证书内页格式附录D 校准结果不确定度评定实例
... JJF（辽）96—2010
维勃绸度仪校准规范
1范围
本规范适用于维勃稠度仪的校准。
引用文献
2
本规范引用下列文献： JJF1001—1998 通用计量术语及定义 JJF1059—1999 测量不确定度评定与表示 JJG189—1997
机械式振动试验台
JG/T250—2009 维勃稠度仪使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义
3.1混凝土
由胶凝材料（水泥或其它胶结料）、粗细骨料和水等拌合而成的先可塑后硬化的结构材料。需要时可另加掺合料或外加剂。 3.2混凝土稠度
混凝土拌合物的流动能力。用落度或维勃稠度表示。 3.3于硬性混凝土
混凝土拌和物的落度小于10mm且需用维勃稠度（s）来表示其稠度的混凝土。
4概述
维勃稠度仪是检验混凝土拌合物性能的专用设备，用于测量干硬性混凝土拌合物的稠度。测量过程是将混凝土拌合物装入容器内的落度筒，通过捣棒插捣使其均匀且密实分布在落度筒内，然后提起落度筒。将透明圆盘轻轻放到混凝土台体顶面，在开启振动台同时计时，当振动到透明圆盘底面被水泥浆布满瞬间停止计时，由秒表或自动计时器读出的时间即为混凝土拌合物的维勃稠度值。
维勃稠度仪由容器、滑杆、圆盘、振动台和控制系统组成（见图1）。 维勃稠度仪按计时方式和测定参数进行分类。采用计时方式时分为：自动计时和人
工计时。采用测定参数时分为：A型和B型。A型用于测定普通混凝土的维勃稠度，B型用于测定碾压混凝土的维勃稠度。A型和B型结构相同，B型增加了配重码。
- JJF（辽）96—2010
0
1——容器；2——落度筒；3——圆盘；4 漏斗：5— -套筒：6- 一定位器：
—振动台；8——固定螺丝；9- 一滑杆；10- 支柱；11- 旋转架：12- —码；13- 一滑杆螺丝。
图1维勃稠度仪构造示意图
5计量特性
5.1尺寸和形位误差 5.1.1容器
a）容器的内径、高度、壁厚； b）容器内壁与底面的垂直度； c）漏斗轴线与容器轴线的同轴度； d）滑杆轴线与容器轴线的同轴度。
5.1.2圆盘
a）圆盘直径、厚度； b）圆盘工作面的平面度； c）滑杆与圆盘工作面的垂直度。
5.1.3码直径 5.1.4振动台
a）台面长度、宽度： b）台面与底座底面的平行度。
5.2滑动与振动部分质量 5.2.1滑动部分总质量（由滑杆、圆盘及码组成）； 5.2.2B型维勃稠度仪的配重码质量：测定VC值时的质量、测定改进VC值时的质量； 5.2.33 振动部分质量（包括振动台台面、电机和容器）。 5.3振动 5.3.1 自动计时器测量误差； 5.3.2振动频率； 2 JJF（辽）96—2010
5.3.3空载（装有空容器）运转时，台面各点的垂直振幅、水平振幅 5.4噪声
空载（装有空容器）运转时的噪声。 注：维勃稠度仪计量特性技术指标要求见附录A。
6校准条件
6.1环境条件
温度：（20±15）℃；相对湿度：不大于90%。 电源电压：AC（380土38）V；频率：（50土0.5）Hz。
6.2校准项目和主要标准器及配套设备
校准项目和主要标准器及配套设备见表1。 校准用测量工具：卡钳和划线规。
表1# 校准项目和主要标准器及配套设备
主要标准器及配套设备名称
序号
校准项目
技术要求
钢直尺钢卷尺刀口形直角尺 2级塞尺
分度值：1mm 2级
容器、圆盘、码和振动台尺寸
容器内壁与底面的垂直度
极限偏差：±16μm 分度值：1mm
尺寸形位误差 圆盘工作面的平面度
滑杆、漏斗轴线与容器轴线的同轴度 钢直尺
1
刀口形直尺 直线度：2μm 塞尺
极限偏差：±8um 分度值：0.02mm 2级
游标卡尺平板高度游标卡尺 分度值：0.02mm
滑杆与圆盘工作面的垂直度
台面与底座底面的平行度
滑动 滑动部分总质量振动 配重码质量部分质量 振动部分质量
Ⅱ级
秤
2
秒表频率计测振仪声级计
自动计时器测量误差振动频率台面垂直振幅台面水平振幅
分辨力：0.01s 准确度：0.1%
振动
3
位移准确度：5%
2级
噪声注：标准器及配套设备，可选用满足或优于表1要求的其它测量仪器。
4
3 JJF（辽）96—2010
校准方法
7
目测检查维勃稠度仪的外观，确认无影响计量特性的因素后进行校准。 7.1尺寸与形位误差 7.1.1容器
a）容器的内径、高度、壁厚可采用钢直尺或钢卷尺测量。将容器圆周四等分，测量其相互垂直的两内径、圆周四点的高度和壁厚，取其平均值作为测量结果。
b）容器内壁与底面的垂直度可采用刀口形直角尺和塞尺测量。先将容器内圆周六
等分，再将刀口形直角尺测量边靠贴容器内壁，用塞尺测量容器上缘或底部内壁与刀口形直角尺之间的间隙，取六个位置的最大值作为测量结果。
c）漏斗轴线与容器轴线的同轴度可采用钢直尺和卡钳测量。将容器置于振动台台面中心，拧紧固定螺母。以容器底面圆心为原点画一直角坐标。将落度筒放入容器中，将漏斗旋转到落度筒上方并扣紧。然后，用划线规画出落度筒底部外缘在直角坐标上的四个交点。取出落度筒，用钢直尺和卡钳测量直角坐标上四点与容器内壁在x轴和y轴上的间距（见图2）。
图2漏斗轴线与容器轴线的同轴度测量
按式(1)计算同轴度。
△=2 X -x2 y-y
(1)
图3滑杆轴线与容器轴线的同轴度测量
d）滑杆轴线与容器轴线的同轴度可采用钢直尺和卡钳测量。以滑杆圆心为原点在圆
