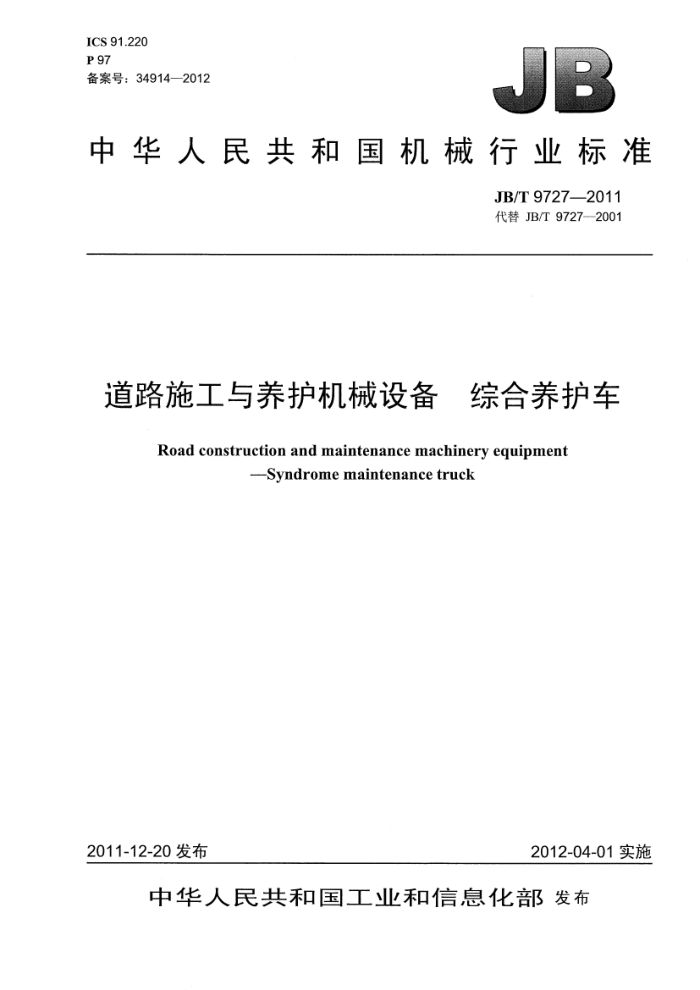

ICS 91.220 P 97 备案号：34914—2012
中华人民共和国机械行业标准
JB/T 9727—2011 代替JB/T9727—2001
道路施工与养护机械设备 综合养护车
Road construction and maintenance machinery equipment
-Syndromemaintenancetruck
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T9727—2011
目 次
前言 1 范围. 2 规范性引用文件， 3术语和定义. 4分类 5
II
要求. 5.1 一 一般要求， 5.2 主要性能. 5.3 沥青路面加热装置... 5.4 沥青混合料加热装置 5.5 压实装置.. 5.6 乳化沥青喷洒装置 5.7 液压系统. 5.8 安全，试验方法，
6
6.1 试验文件. 6.2 试验仪器. 6.3 试验精度. 6.4 试验场地.. 6.5 试验气候条件.. 6.6 外形尺寸的测定， 6.7 整机质量及前、后桥承载质量的测定 6.8 重心位置的测定 6.9 定型试验. 6.10 运行安全试验 6.11 制动系统结构与性能试验， 6.12 噪声试验 6.13 路面加热深度试验... 6.14 路面整体加热均匀性试验.. 6.15 路面加热表面最高温度试验 6.16 路面加热装置温度试验 6.17 加热面积试验 6.18 微波加热方式试验 6.19 沥青混合料加热箱保温试验 6.20 沥青混合料加热箱加热均勾性试验 6.21 沥青混合料加热箱加热最高温度试验 6.22 乳化沥青喷洒效果试验检验规则
4
0 JB/T9727—2011
7.1 检验分类， 7.2 出厂检验.. 7.3型式检验， 8标志、随机文件、使用信息 8.1标志.
X
8.2 随机文件 8.3使用信息附录A（资料性附录）综合养护车试验记录表图1加热区域示意图表1 加热分区表.. 表2 测量精度要求... 表3 出厂检验项目表表A.1 整机外形尺寸测定记录表表A.2 重心位置测定记录表，表A.3 加热深度测定记录表. 表A.4 整体加热均匀性试验记录表.. 表A.5 整体加热均匀性试验记录表，表A.6 路面加热表面最高温度试验记录表表A.7 路面加热装置温度试验记录表表A.8 加热面积测定记录表. 表A.9 微波功率衰减试验记录表表A.10 沥青混合料加热箱保温试验记录表表A.11 沥青混合料加热箱加热均匀性试验记录表表A.12 沥青混合料加热箱加热最高温度试验记录表表A.13 喷洒试验记录表
X
X
C
10
10 10 11 11 11 .11 12 12 12 ...12
II JB/T97272011
前言
本标准按照GB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替JB/T9727—2001《综合养路车试验方法》，与JB/T9727—2001相比主要技术变化如下：
-增加了目次； -增加了附录，试验表格统一收录在附录中；规范性引用文件进行了变更；总则内容进行了修改并增加了试验场地和试验气候条件； -4.1改为6.6外形尺寸的测定； -4.2改为6.7整机质量及前、后桥承载质量的测定； -4.3改为6.8重心位置的测定； -4.4改为6.9定型试验； -4.5改为6.10运行安全试验； -4.6改为6.11制动系统结构与性能试验； -4.7改为6.12噪声试验； 4.8改为6.13路面加热深度试验； 4.9改为6.14路面整体加热均匀性试验： 4.10改为6.15路面加热表面最高温度试验； -4.11改为6.16路面加热装置温度试验； -4.12改为6.17加热面积试验： 4.13改为6.18微波加热方式试验； 4.14改为6.19沥青混合料加热箱保温试验； -4.15改为6.20沥青混合料加热箱加热均匀性试验； 4.16改为6.21沥青混合料加热箱加热最高温度试验；增加了6.22乳化沥青喷洒效果试验。
本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准主要起草单位：江苏淮安威拓公路养护设备有限公司、长安大学、深圳市华测检测有限公司、
北京建筑机械化研究院、北京建研机械科技有限公司。
本标准主要起草人：张天琦、王元柱、郭冰、王维彪、焦生杰、王斌辉、蒋慧、敖勇海。 本标准所代替标准的历次版本发布情况为：
JB/T9727-1999、JB/T9727—2001。
III JB/T97272011
道路施工与养护机械设备 综合养护车
1范围
本标准规定了综合养护车的术语和定义、分类、要求、试验方法、检验规则及标志、随机文件、使用信息。
本标准适用于综合养护车（以下简称养护车）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150钢制压力容器 GB1495汽车加速行驶车外噪声限值及测量方法 GB1589道路车辆外廓尺寸、轴荷及质量限值 GB/T3766液压系统通用技术条件 GB4785汽车及挂车外部照明和光信号装置的安装规定 GB5959.6一2008电热装置的安全第6部分：工业微波加热设备的安全规范 GB7258机动车运行安全技术条件 GB11567.1 汽车和挂车侧面防护要求 GB11567.2汽车和挂车后下部防护要求 GB/T12538 3两轴道路车辆重心位置的测定 GB/T12673 汽车主要尺寸测量方法 GB/T12674 汽车质量（重量）参数测定方法 GB12676汽车制动系统结构、性能和试验方法 GB/T13802 工程机械辐射噪声测量的通用方法 GB 15741 汽车和挂车号牌板（架）及其位置 GB 16710 工程机械噪声限值 GB 19344 在用燃气汽车燃气供给系统泄漏安全技术要求及检验方法 GB/T19839 工业燃油燃气燃烧器通用技术条件 GB/T 25612 土方机械声功率级的测定定置试验条件 GB/T 25613 土方机械司机位置发射声压级的测定定置试验条件 GB/T25614 土方机械声功率级的测定动态试验条件 GB/T 25615 土方机械司机位置发射声压级的测定动态试验条件 JB/T5957 综合养护车术语 JTGH30—2004公路养护安全作业规程 JTGF40 公路沥青路面施工技术规范 QC/T252 专用汽车定型试验规程
3术语和定义
JB/T5957界定的以及下列术语和定义适用于本文件。
-
