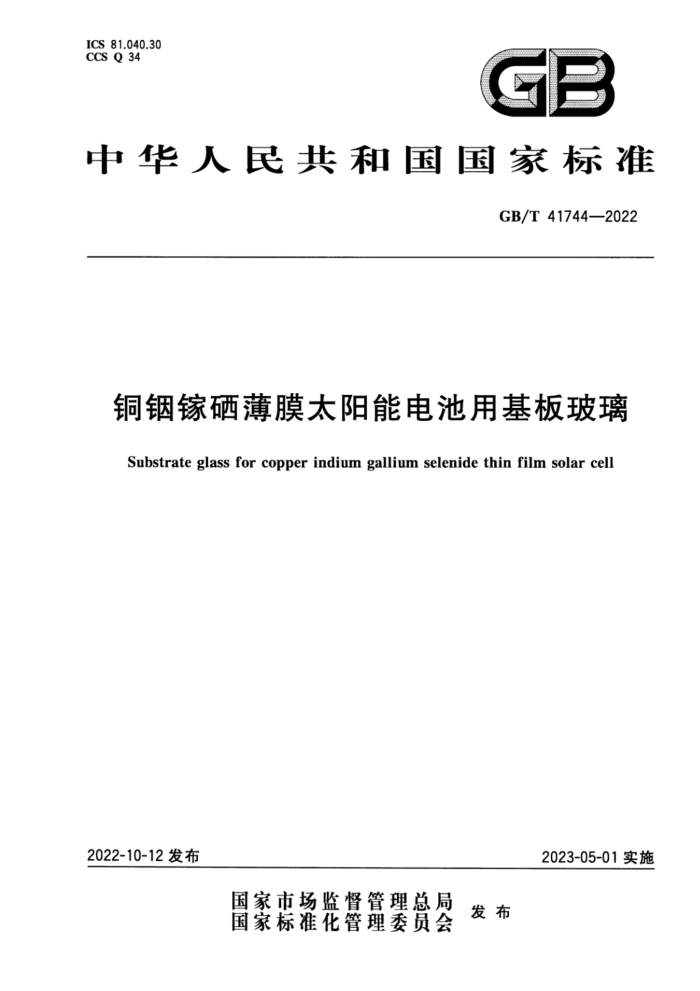

ICS 81.040.30 CCS Q 34
GB
中华人民共和国国家标准
GB/T41744—2022
铜钢镓硒薄膜太阳能电池用基板玻璃
Substrate glass for copper indium gallium selenide thin film solar cell
2023-05-01实施
2022-10-12发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 41744—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本文件起草单位：中建材蚌埠玻璃工业设计研究院有限公司、安徽华光光电材料科技集团有限公
司、中国国检测试控股集团股份有限公司、中国建材国际工程集团有限公司、玻璃新材料创新中心（安徽)有限公司、蚌埠市产品质量监督检验研究院、中国建材检验认证集团北京检测技术服务有限公司。
本文件主要起草人：彭寿、陶立纲、张冲、孙娜丽、刘晓红、官敏、夏志强、段美江、钱学君、李娜、曹欣、 刘尧龙、谢浏莎、王勇、吕思稳、刘国璋、崔介东、成惠峰、胡匡艺、周建、王晟、刘欣。
I GB/T41744—2022
铜缘硒薄膜太阳能电池用基板玻璃
1范围
本文件规定了铜钢镓硒薄膜太阳能电池用基板玻璃的要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于浮法工艺生产的铜钢镓硒薄膜太阳能电池用基板玻璃。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2680建筑玻璃 窝可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T8170数值修约规则与极限数值的表示和判定 GB11614平板玻璃 GB/T15764平板玻璃术语 GB/T16920 玻璃平均线热膨胀系数的测定 GB/T31838.2 2固体绝缘材料介电和电阻特性 第2部分：电阻特性（DC方法）体积电阻和体
积电阻率
GB/T32639 平板显示器基板玻璃术语 SJ/T11039 9电子玻璃退火点和应变点的测试方法 SJ/T11043 电子玻璃高频介质损耗和介电常数的测试方法
3术语和定义
GB/T15764和GB/T32639界定的以及下列术语和定义适用于本文件。
3.1
铜铟镓硒薄膜太阳能电池 copper indium gallium selenide thin film solar cell 由铜、钢、镓预制后再经硒化制备的四元半导体化合物薄膜作为发电基本单元经过封装而成的太阳
能电池。 3.2
下垂度差saggingdifference 浮法玻璃锡面下垂度与空气面下垂度之差。 注：下垂度是将基板玻璃放置在特定间距支撑架上悬空后，基板玻璃板因自重下垂的距离。
1 GB/T41744—2022
4 要求 4.1 概述
铜钢镓硒薄膜太阳能电池用基板玻璃的要求与试验方法对应条款见表1。
表 1 要求与试验方法对应条款
要求
项目尺寸偏差外观质量弯曲度下垂度差应变点温度热膨胀系数介电常数体积电阻率可见光透射比
试验方法 5.1 5.2 5.1 5.3 5.4 5.5 5.6 5.7 5.8
厚度≤2.0mm
厚度>2.0mm
4.2 4.3 一 4.5 4.6 4.7 4.8 4.9 4,10
4.2 4.3 4.4 一 4.6 4.7 4.8 4.9 4,10
4.2 尺寸偏差 4.2.1 边长偏差与对角线差应符合表2的规定。
表 2 边长偏差与对角线差
对角线差/mm ≤0.2% L
边长/mm ≤2 000 >2 000
边长偏差/mm
±1 ±2
(L为对角线的平均长度）
4.2.2 厚度偏差与厚薄差应符合表3的规定。
表3 厚度偏差与厚薄差
厚度偏差/mm
厚度/mm ≤2.0 >2.0
厚薄差/mm <0.10 <0.15
± 0.10 ±0.15
4.3 外观质量
外观质量应符合表4的规定。
2 GB/T41744—2022
表4外观质量
缺陷种类
说明
质量要求 ≤(2×S)个 ≤(0.5XS)个
0.3mm<尺寸≤0.5mm 0.5mm<尺寸≤1.0mm
点状缺陷
尺寸>1.0mm 尺寸≥0.3mm点状缺陷尺寸≥0.1mm点状缺陷
不准许
最小间距不小于300mm 直径100mm的圆内，不超过3个
点状缺陷密集度
线道裂纹划伤
不准许不准许 ≤(2XS)条人射角≥35° 人射角≥40°
-
宽≤0.1mm 长≤40mm
公称厚度：1.6mm、1.8mm
光学变形
公称厚度：2.1mm、2.5mm、2.7mm、3.0mm
不超过玻璃板的厚度
断面缺陷注：S是以平方米为单位的玻璃板面积数值，按GB/T8170修约，保留小数点后两位。点状缺陷的允许个数限
度及划伤的允许条数限度为各系数与S相乘所得的数值，按GB/T8170修约至整数。
4.4 弯曲度
厚度大于2.0mm的铜铟镓硒薄膜太阳能电池用基板玻璃弯曲度应不大于0.1%。
4.5 下垂度差
厚度不大于2.0mm的铜铟硒薄膜太阳能电池用基板玻璃下垂度差应为正值，且不大于 0.4 mm。 4.6 应变点温度
应变点温度应不低于535℃。
4.7 热膨胀系数
热膨胀系数范围为80×10-7℃-1~90×10-7℃-1。 4.8 介电常数
介电常数应不小于6.35。 4.9 体积电阻率
体积电阻率对数值应不小于11.5。 4.10 可见光透射比
可见光透射比应不小于89.5%。
3
