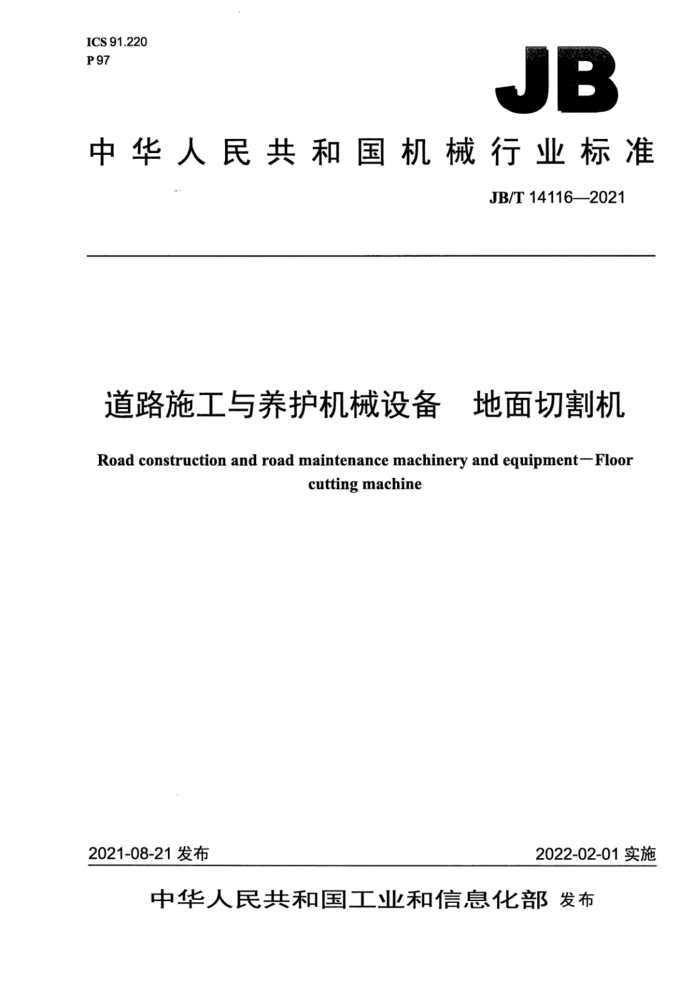

ICS91.220 P 97
JB
中华人民共和国机械行业标准
JB/T14116—2021
道路施工与养护机械设备 地面切割机
Road construction and road maintenancemachineryand equipment-Floor
cutting machine
2021-08-21发布
2022-02-01实施
中华人民共和国工业和信息化部发布 JB/T14116—2021
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类与主参数 4.. 分... 4.2主参数. 5技术要求... 5.1一般要求... 5.2 性能要求.. 5.3 安全与噪声. 6试验方法 6.1 试验前的准备条件. 6.2 整机参数和外观质量， 6.3 深度控制机构性能测量、 6.4 直顺度的测量 6.5 对角线差的测量. 6.6 切割进给速度的测量 6.7 噪声测量. 6.8 安全性能. 7检验规则， 7.1 检验分类 7.2 出厂检验. 7.3 型式检验. 7.4 判定规则. 8标志、随机文件、包装、运输和贮存 8.1 标志. 8.2 随机文件. 8.3 贮存. 8.4 包装. 8.5 运输. 附录A （资料性附录）试验记录表，
II
.
6
表1 切割机的主参数系列.. 表2检验项目.. 表A.1 切割机主要技术参数表A.2 几何尺寸参数测量记录表，表A.3 质量参数测量记录表
P
4
.6 .6
I JB/T14116—2021
表A.4 深度控制机构性能测量记录表表A.5 切割进给速度测量记录表表A.6 噪声测量记录表
..7
.......
8
II JB/T141162021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：中铁城建集团有限公司、中交一公局第一工程有限公司、神州建设集团有限公
司、福建省第一公路工程公司、宁波建工股份有限公司、北京城建华晟交通建设有限公司、中交路桥建设有限公司第七工程处、葛洲坝集团路桥工程有限公司、邢台路桥建设总公司、北京交通大学。
本标准主要起草人：王忠良、武军、薛君、钟琪、谢勇成、陈建华、李水明、高治泉、李海、吕芝林、陈朝军、胡明文、郑建华、徐根连、田玉江、赵文琪、张勇、孙向楠、尚文国、何玉龙、王巍、刘丹娜、潘雨。
本标准为首次发布。
II JB/T141162021
道路施工与养护机械设备： 地面切割机
1范围
本标准规定了以发动机为动力的地面切割机的术语和定义、分类与主参数、技术要求、试验方法、 检验规则、标志、随机文件、包装、运输和贮存。
本标准适用于以发动机为动力的地面切割机（以下简称切割机）。以电动机为动力的地面切割机可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T38196一2019建筑施工机械与设备地面切割机安全要求
3术语和定义
GB/T38196一2019界定的以及下列术语和定义适用于本文件
3.1
对角线差diagonaltolerance 将地面切割成规格板材时，板材两条对角线长度差的绝对值。
3.2
深度控制机构deepcontroller 用于调整切割砂轮切割深度的工作装置。
3.3
直顺度straighttolerance 切割机实际切割后的中心线与规定的切割中心线之间的偏离量。
3.4
最大变化角 maximuminclusionangle 深度控制机构调整切割深度的操纵杆上下死点之间的最大夹角。
3.5
标准生产工况 standardoperating condition 切割机在无风雨雪天气条件下，切割含水率不超过3%、抗压强度为30MPa的混凝土平整地面，
且切割深度为最大切割深度时的作业工况。
