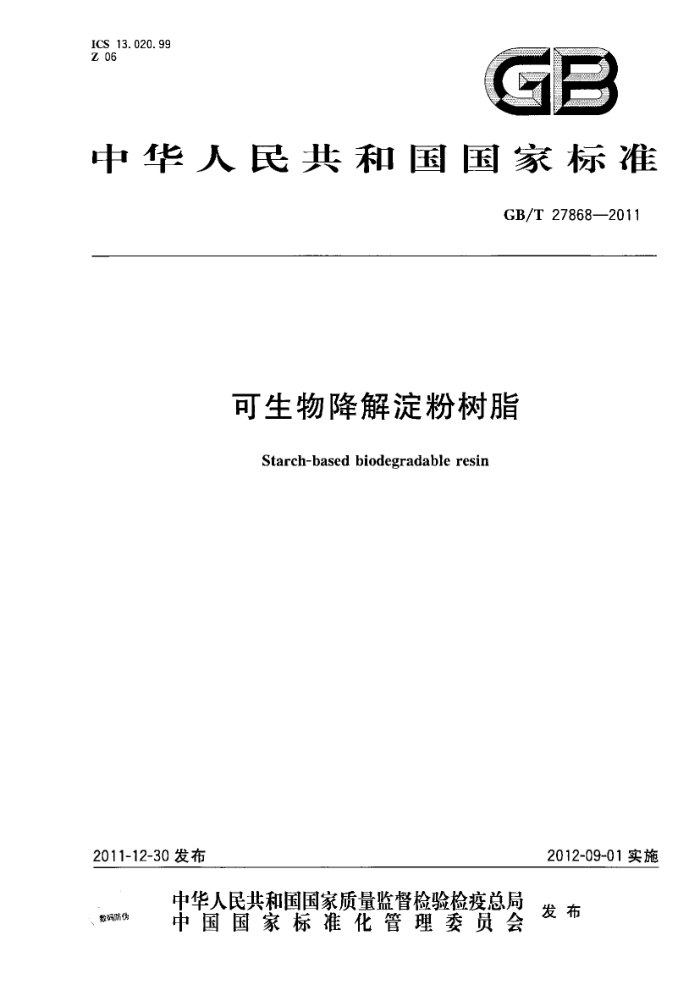

ICS 13.020.99 Z 06
GB
中华人民共和国国家标准
GB/T27868—2011
可生物降解淀粉树脂
Starch-basedbiodegradable resin
2012-09-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
、数码防伪 GB/T27868--2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由国家发展和改革委员会提出。 本标准由全国环保产品标准化技术委员会（SAC/TC275)归口。 本标准起草单位：国家环保产品质量监督检验中心、广东上九生物降解塑料有限公司、北京华博安
石降解材料有限公司、哈尔滨龙骏实业发展有限公司、上海林达塑胶化工有限公司、山东必可成环保实业有限公司、深圳迅宝环保股份有限公司。
本标准主要起草人：郭丽敏、王洪涛、肖军、乔炜、祝光富、李小鲁、支朝晖、王梓刚、林存革、刘关清、 王平、吴迪、闫万琪。
I GB/T27868—2011
可生物降解淀粉树脂
1范围
本标准规定了可生物降解淀粉树脂的术语和定义、分类和型号、要求、试验方法、检验规则及包装、 标志、运输、贮存。
本标准适用于以淀粉为主要原材料，经加工制得的可生物降解淀粉树脂。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (ISO1183-1:2004)
GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件（ISO527-3） GB/T1043.1 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验（ISO179-1) GB/T2547 塑料取样方法 GB/T 2918 塑料试样状态调节和试验的标准环境（ISO291） GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（1SO1133） GB/T5009.58食品包装用聚乙烯树脂卫生标准的分析方法 GB9685食品容器、包装材料用添加剂使用卫生标准 GB9691 食品包装用聚乙烯树脂卫生标准 GB/T20197一2006降解塑料的定义、分类、标识和降解性能要求 QB/T1130 塑料直角撕裂性能试验方法 QB/T2957 淀粉基塑料中淀粉含量的测定 热重法（TG) SJ/T11365 电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
可生物降解淀粉树脂 starch-based biodegradable resin 以淀粉为主要原料，经加工制得的可生物降解树脂。
3. 2
可完全生物降解淀粉树脂 completely starch-based biodegradableresin 由淀粉和其他可完全生物降解材料，经加工制得的可生物降解淀粉树脂
3. 3
可部分生物降解淀粉树脂 partly starch-based biodegradable resin 由淀粉和不可完全生物降解材料，经加工制得的可生物降解淀粉树脂。
1 GB/T 27868—2011
4分类和型号
4.1分类
产品按降解性能分为两类：可完全生物降解淀粉树脂和可部分生物降解淀粉树脂。 4.2产品型号 4.2.1产品型号由四部分组成，见图1
SBDR -
产品用途淀粉含量产品类型
说明：SBDR为可生物降解淀粉树脂（starch-basedbiodegradableTesin）的英文缩写。
图1产品型号示意图
4.2.2产品类型用罗马数字I、Ⅱ表示，I代表可完全生物降解淀粉树脂，Ⅱ代表可部分生物降解淀粉树脂。 4.2.3淀粉含量用两位阿拉伯数字表示 4.2.4产品用途分为A、B、C、D四类，具体见表1。
表1产品用途分类
分类产品用途示例：SBDR-Ⅱ50B表示淀粉含量占总质量50%的用于片材类产品生产的可部分生物降解淀粉树脂。
A 薄膜类
R 片材类
c 注塑类
D 发泡类
5要求 5.1原材料
用于生产可生物降解淀粉树脂的原材料应符合相关产品标准；用于生产与食品直接接触材料和制品的可生物降解淀粉树脂的原材料应符合相关产品的卫生标准，不应含对人体有害的物质，不应使用回收料或受污染的原材料。 5.2添加剂
用于生产可生物降解淀粉树脂的添加剂应符合相关产品标准；用于生产与食品直接接触材料和制品的可生物降解淀粉树脂所用添加剂的品种、使用范围及用量应符合GB9685规定，使用新材料应提供食品安全评价的有关证明资料。 5.3外观
色泽均匀，无异味，无明显杂质；粒料无明显污染粒子，无长度大于30m的连粒，6mm～30mm 长度的连粒不应超过总质量的5%。 2 GB/T27868—2011
5.4物理性能
物理性能应符合表2的规定。
表 2 物理性能
指 标 B
项 目
序号 1
D
c
A
± 0. 1 ±1. 0 ±1, 5 ±2.0
密度偏差/（g/cm"）
MFR≤10 10MFR<20 MFR≥20
熔体质量流动速率偏差/（g/10min）
2
拉伸强度（纵、横）/MPa 断裂伸长率(纵、横)/% 直角撕裂强度/（N/15mm）简支梁冲击强度（无缺口）/（kJ/m）
≥15
≥10 ≥130 ≥40 ≥50
3
-
5
220
≥8
5.5淀粉含量
I类树脂淀粉含量不作具体要求；Ⅱ类树脂淀粉含量应符合表3的规定。
表3Ⅱ类树脂淀粉含量
指 标
项 有淀粉含量/%
A
C ≥45
D ≥40
A ≥40
≥45
5.6 卫生指标
用于生产与食品直接接触材料和制品的可生物降解淀粉树脂，灼烧残渣、正已烷提取物应符合 GB9691规定。 5.7重金属
铅、镉、汞、六价铬含量总和应小于100mg/kg。 5.8 生物降解性能
I类树脂需氧堆肥试验180d内的生物降解率应大于等于90%，Ⅱ类树脂需氧堆肥试验180d内的生物降解率应大于等于60%。
6 试验方法
6.1 外观
从产品中依次取出三组样品，每组样品质量10g（精确至0.1g），放在洁净的瓷盘中，嗅其有无异
3 GB/T27868—2011
味；在良好的照明条件下，目测粒子的额色、污染粒子、碎屑、杂质和连粒，挑出6mm～30mm长度的连粒，称重，计算每组中的质量分数。 6.2物理指标 6.2.1密度偏差
按GB/T1033.1一2008中B法（比重瓶法)规定检测，然后根据式(1)计算密度偏差：
Ap= P Po
·(1)
式中： Ap——密度偏差，单位为克每立方厘米（g/cm"）； P。——产品公称密度，单位为克每立方厘米(g/cm)； P，实测样品密度，单位为克每立方厘米（g/cm"）。
6.2.2熔体质量流动速率偏差
按GB/T3682规定执行，然后根据式（2)计算熔体质量流动速率偏差：
AMFR=MFR,-MFR
-(2)
式中： AMFR.---熔体质量流动速率偏差，单位为克每10分钟（g/10min）； MFR。 -产品公称熔体质量流动速率，单位为克每10分钟（g/10min）； MFR, 实测样品熔体质量流动速率，单位为克每10分钟（g/10min）。
6.2.3拉伸强度和断裂伸长率
将产品在正常成型加工的条件下进行制样。 将试样置于GB/T2918所规定的环境（温度23℃土2℃，相对湿度50%土10%)中进行状态调节，
调节时间不少于4h。
在GB/T2918所规定的试验环境中，按GB/T1040.3规定进行试验，其中薄膜、薄片试样形状采用5型，拉伸速度为（300土30)mm/min；硬质片材试样采用1B型，拉伸速度为（50士5）mm/min。 6.2.4直角撕裂强度
将产品在正常成型加工的条件下进行制样。 将试样置于GB/T2918所规定的环境（温度23℃土2℃，相对湿度50%土10%)中进行状态调节，
调节时间不少于4h。
在GB/T2918所规定的试验环境中，按QB/T1130规定进行试验。
6.2.5简支梁冲击强度（无缺口）
依据GB/T1043.1中6.1规定制样，试样采用1型。 将试样置于GB/T2918所规定的环境（温度23℃土2℃，相对湿度50%土10%）中进行状态调节，
调节时间不少于4h。
在GB/T2918所规定的试验环境中，按GB/T1043.1中无缺口试样试验规定进行试验。 6.3淀粉含量
按QB/T2957规定执行。 4
