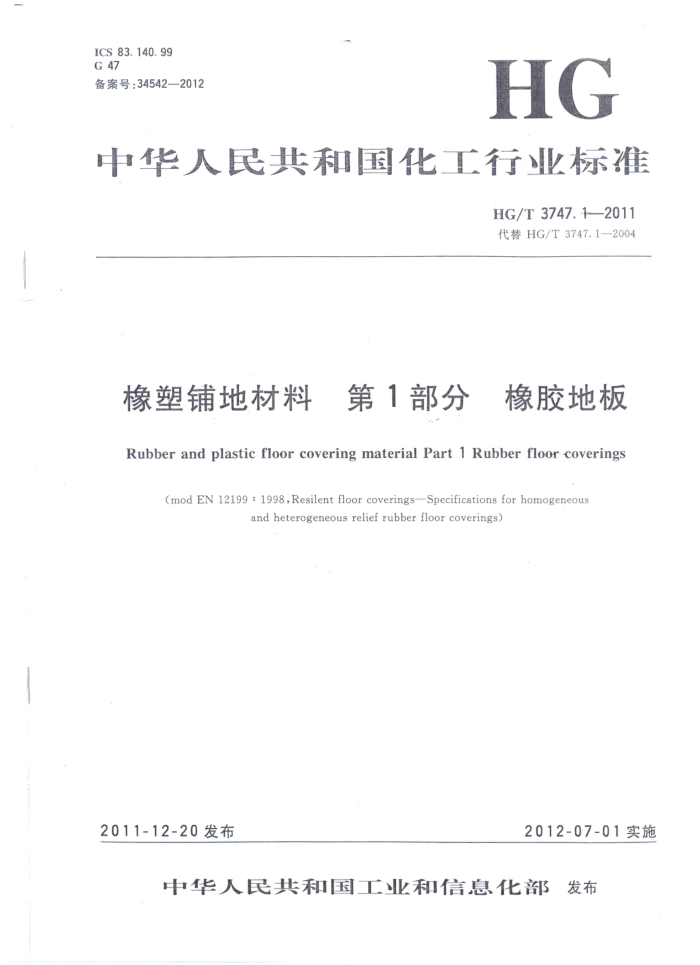

ICS 83.140.99 G 47 备案号：34542—2012
HG
中华人民共和国化工行业标准
HG/T 3747.1—2011 代替HG/T 3747.1—2004
橡塑铺地材料 第1部分 橡胶地板
Rubber and plastic floor covering material Part 1Rubber floor coverings
(modEN12199:1998,Resilentfloor coverings-Specificationsforhomogeneous
and heterogeneous relief rubber floor coverings)
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国化工行业标准
橡塑铺地材料第1部分 橡胶地板
HG/T 3747.1—2011 出版发行：化学工业出版社
(北京市东城区青年湖南街13号郸政编码100011)
化学工业出版社印刷厂
880mmX1230mm 1/16印张1 字数30千字
2012年3月北京第1版第1次印刷
书号：155025·1051
购书咨询：010-64518888 售后服务：010-64518899
网址：http://www.cip.com,cn
凡购买本书，如有缺损质量间题，本社销售中心负责调换。 定价：14.00元
版权所有 违者必究 HG/T3747.1—2011
前言
本部分的编制依据GB/T1.1的起草规则。 HG/T3747《橡塑铺地材料》系列标准分为三个部分：
第1部分：橡胶地板；第2部分：橡胶地砖；第3部分：阻燃聚氯乙烯地板。
本部分为HG/T3747的第1部分。 本部分修改采用欧洲标准EN12199：1998《弹性橡胶地板一均质和非均质的浮雕面橡胶地板》。 本部分代替HG/T3747.1一2004，除编辑性修改外主要技术变化如下：
将橡胶地板的性能要求按两大部分划分：基本要求和特殊要求（见5）；增加了特殊性能的检测项目及相关试验方法（见5.2和6.13)；增加了对橡胶地板铺装的要求（见8.6）。
本部分的附录A为规范性附录，附录B为资料性附录。 本部分由中国石油和化学工业联合会提出。 本部分电全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7)归口。 本部分起草单位：陕西秦力橡胶有限责任公司、北京安达泰橡塑制品有限公司、来安县亨通橡塑制
品有限公司、江阴科强工业胶带有限公司。
本部分主要起草人：王志昂、刘永春、刘洋、王良升、周明、杨卫东。 本部分历次版本发布情况为：
HG/T3747.1—2004。
I HG/T3747.1—2011
橡塑铺地材料 第1部分 橡胶地板
1范围
本部分规定了橡胶地板的产品结构、规格尺寸、要求、试验方法、检验规则以及标志、包装、运输、贮存和铺装。
本部分适用于以橡胶为主要原料生产的均质和非均质的浮雕面、光滑面室内用橡胶地板（以下简称地板）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 8427 纺织品色牢度试验耐人造光色牢度：氙弧 GB 8624 建筑材料及制品燃烧性能分级 GB/T8627 建筑材料燃烧或分解的烟密度试验方法 GB/T 9867 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法） GB/T10707 橡胶燃烧性能的测定 GB/T11210 硫化橡胶抗静电和导电制品电阻的测定 GB/T 11785 铺地材料的燃烧性能测定辐射热源法 GB/T15256 硫化橡胶低温脆性的测定（多试样法） GB/T 16731 建筑吸声产品的吸声性能分级 GB 18586 室内装饰装修材料聚氯乙烯卷材地板中有害物质限量 GB/T19889.8 声学建筑和建筑构件隔声测量第8部分：重质标准楼板覆面层撞击声改善量
的实验室测量
GB/T 20247 声学混响室吸声测量 GB/T20285 材料产烟毒性危险分级 GB/T 50121 建筑隔声评价标准 GBJ47混响室法吸声系数测量规范 SJ/T10694E 电子产品制造与应用系统防静电检测通用规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
均质橡胶地板homogeneousrubberfloorcovering 指以天然橡胶或合成橡胶为主体材料，具有单层或多层结构，通体颜色、组成一致的地板。 非均质橡胶地板heterogeneousrubberfloorcovering 指以天然橡胶或合成橡胶为主体材料、结构上分为耐磨层和压实层的地板，耐磨层和压实层在组成
3. 2
1 HG/T3747.1—2011 6.2尺寸的测量 6.2.1仪器 6.2.1.1千分尺：精度0.01mm； 6.2.1.2 直角尺：一级精度； 6.2.1.3 塞尺：0.20mm~0.55mm，步长0.05mm; 6.2.1.4 游标卡尺：精度0.05mm； 6.2.1.5 游标卡尺：精度0.02mm； 6.2.1. 6 卷尺：精度2mm； 6.2. 1.7 平板玻璃； 6.2.1.8 不锈钢板； 6.2.1. 9 鼓风恒温烘箱； 6.2.1.10 百分表测厚仪：平测头直径6mm，压强0.03MPa，精度0.01mm。 6.2.2试验基本条件 6.2.2.1实验室的温度和湿度
实验室的温度为（23±2）℃；相对湿度为（50±5）%。 6.2.2.2样品的预处理
试样应在实验室内放置24h后再进行试验。 6.2.3试样的要求
试样应随机抽取；每项试验的样品必须在同一块地板上裁取。若是卷材试样，必须标识出压延方向。 6.2.4厚度的测量 6.2.4.1块材厚度的测量
在试样的纵、横两边内切10mm处的交点位置上（如图1的a、b、c、d)，用千分尺测量出各点的厚度，结果取算术平均值。浮雕面地板厚度应测量最高面和最底面间的距离。
c
E
A
10
A
B
D
C
5
E
"
D
I
10
10
图1长度、宽度、厚度测量示意图 HG/T3747.1—2011
6.2.4.2卷材厚度的测量
距卷材地板幅边10mm处，用百分表测厚仪向内均布10个测量点进行测量，结果取算术平均值。 6.2.5长度、宽度的测量 6.2.5.1块材长度、宽度的测量
在试样的纵、横两个方向各划出三条平行直线（如图1的AB、CD、EF和AB、C'D、E'F'），用游标卡尺（精度0.05mm)测量各条平行线的长度，结果取算术平均值。 6.2.5.2卷材长度、宽度的测量
将被测的整卷地板正面向上，在没有拉应力的作用下平铺在坚硬的水平面上，用分度值为2mm的卷尺测量中间和两边平行于纵向的长度，取最短的长度表示卷材地板长度。若是水平面长度不够，可以分段进行测量。
按上述方法用卷尺测量中间和两端垂直于纵向的宽度，取最窄的宽度表示卷材地板的宽度。 6.2.6块材直角度和直线度的测量
直角尺和试样置于磨光的平板玻璃或不锈钢板上，将试样一边轻轻地靠近直角尺的一边上，试样的
另一边与直角尺的另一直角边的最大间隙用塞尺测量（如图2），试样的各边均进行测量，结果取最大值。 6.3尺寸稳定性的测定 6.3.1样品制备
在同一块（卷）地板上，沿压延方向及与其垂直方向上各取（225mm～250mm）X200mm的试样三个，在温度（23土2）℃，相对湿度（50土5）%的条件下停放24h以上进行试验。 6.3.2测定方法
按图1所示，在试样正面纵横划出两条平行线AB、EF、A'B°、E'F"，并用游标卡尺测量其长度，然后将试样正面向上，试样的前后、左右各距50mm以上，上下间距100mm以上，平放在磨光平板玻璃或不锈钢平板上，一起放人鼓风恒温烘箱内，控制温度为（80士2）℃，保温（360士15）min后把支撑盘连同试样一同取出，在室内放置24h以上，再用游标卡尺（精度0.02mm）测量出各条平行线的长度值。
注：若是卷材试样，必须标识出压延方向；前后两次测量长度，必须保证测量点位置一致， 6.3.3计算
试样加热尺寸变化以三个试样的纵向和横向加热长度变化率的算术平均值表示，每个试样的纵、横方向上各取两个值。 6.4撕裂强度测定按照GB/T529规定的方法进行，采用无制口直角形试样。 6.5耐烟头灼烧性能的测定 6.5.1原理
确定地板表面对点燃香烟灼烧的抵抗能力。 6.5.2仪器和材料 6.5.2.1国产甲级香烟
香烟去掉过滤嘴，长度为70mm，直径约8mm，圆形，重约（0.14士0.02）g/cm。 6.5.2.2秒表。 6.5.2.3脱脂纱布。 6.5.2.4乙醇：95%（体积分数），工业级。 6.5.3试样制备
在距样品幅边100mm处，等距离裁取长、宽不低于100mm的三个试片。 6.5.4试验条件
将试片和三种香烟在室温（23士2）℃，相对湿度（50士5）%的条件下停放24h以上再进行测试。
