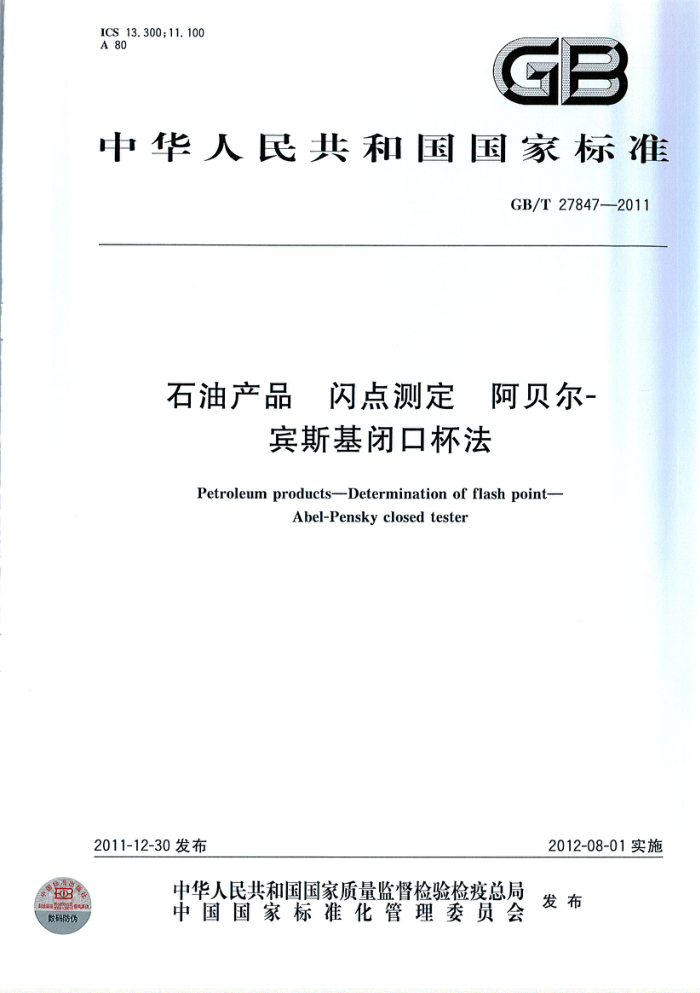

ICS 13. 300;11. 100 A 80
GD
中华人民共和国国家标准
GB/T 27847-2011
石油产品 闪点测定 阿贝尔-
宾斯基闭口杯法
Petroleum products-Determination of flash point-
Abel-Pensky closed tester
2012-08-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
HO3
发布
数码防伪 GB/T 27847-—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准与法国标准NFM07-036(1984)《石油产品 闪点测定阿贝尔-宾斯基闭口杯闪点测定器》
(法文版)的技术性内容相同。
本标准进行了下列编辑性修改：
-删除了原文中的纪事部分；一用“本标准"代替“本试验方法”；一将原标准附录中的图插人到正文的相应位置，保留附录中关于温度计的表和图。 本标准由全国危险化学品管理标准化技术委员会（SAC/TC251)提出并归口。 本标准起草单位：中国检验检疫科学研究院、中国化工经济技术发展中心、江苏煤化工程设计研究
院有限公司、中化化工标准化研究所。
本标准主要起草人：王立峰、陈会明、王晓兵、杨挺、郭新字。
1 GB/T 27847-—2011
石油产品 闪点测定阿贝尔-
宾斯基闭口杯法
1 范围
本标准规定了阿贝尔-宾斯基（Abel-Pensky)闭口杯测定石油产品以及其他液体闪点的方法。 本标准适用于闪点在5℃～65℃范围内的石油产品以及其他液体闪点的测定。温度低于5℃时，
本方法可以适用，但所得结果的精密度必然明显低于9.3中规定的数值。
本标准不适用于多相物质和黏性溶液闪点的测定，如清漆、涂料或胶合剂等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO 3170石油液体手工采样(Petroleum liquids一Manual sampling) ISO 3171石油液体自动管线采样(Petroleum liquids-Automatic pipeline sampling)
3术语和定义
下列术语和定义适用于本文件。
3. 1
闪点 flash point 试样在规定条件下加热到其蒸气与空气的混合物接触火焰发生闪火时的最低温度。
4试验原理
闭口杯放人水浴或甘油浴中加热，水浴温度设定在预计闪点以上约30℃。接近预计闪点时，温度上升速率控制在1℃/min。每上升0.5℃，记录一次温度计的读数，同时启动自动装置，打开油杯盖上的开口，引入点火源，观察是否闪火。重复该操作，直到容器开口处发生闪火。出现闪火时温度计的读数即为未校正的闪点。
5试验仪器
5.1一般装置
仪器装置由闭口杯、顶盖、旋转滑板、点火装置、滑板控制系统、水浴、漏斗、铜箱、环形法兰、外套、旋钮、摇杆、铅垂线、三角架、溢流管等部分组成，如图1。闭口杯为铜质，内侧镀锡，也可选用导热性相同的不锈材料，悬挂在铜箱中，如图2。仪器装置放在三脚架上，利用铅垂线控制垂直度。装置的加热方式不限。
1 GB/T 27847—2011
单位为毫米
15
8
10
13
14
闭口杯；顶盖；旋转滑板；点火装置；滑板控制系统；水浴；装水漏斗；铜箱；环形法兰；
1- 2 3-
M
5 6- 7- 8- 9
10- 充满空气的外套； 11- 旋钮； 12- 摇杆; 13- 铅垂线； 14 三角架； 15- 溢流管。
图1ABELPENSKY闭口杯闪点测定器结构图（非精确点火型）
2 GB/T 27847--2011
单位为毫米
@51±0. 5
_1±0.2
N
0=?
1于81
M
8FE
199
1f9'
'g
1. 4±0. 4
注水标记
z0F2
图2闭口杯
5. 2顶盖和旋转滑板
顶盖和旋转滑板上设两个开口，通过滑板的转动控制其开与关，如图3和图4。滑板的转动由滑板控制系统控制,操作旋钮可起滑板。在2 s土0.2s的时间内，点火装置能通过打开滑板、伸入和移除火焰喷嘴，再关闭滑板，完成一次点火试验。
单位为毫米
厚度2±0.2
E
图3顶盖
单位为毫米
厚度1±0.2
5
图 4容器顶盖的转向滑板
3 GB/T 278472011
5.3点火装置 5.3.1在转动滑板的过程中，应按照图5和图6的指示将可绕着水平轴转动的点火喷嘴放下，使火焰能够经由顶盖上的开口进入容器中。使用灯油点火喷嘴时，应在打开滑板的同时转动油箱，向灯芯供油。当火焰达到其最低点时，点火喷嘴内侧边缘的最低点与顶盖内表面之间的距离不得超过2mm。 5.3.2调节点火喷嘴的火焰，使其形成直径为3.5mm士0.5mm的球形。装置上配有一个燃气点火喷嘴，或在必要时配备一个与图6中的装置相对应的灯油点火喷嘴。
单位为毫米
单位为毫米
20±0.2
图6灯油点火
5.4温度计
容器和水浴中使用的温度计见附录A。
6取样
6.1闪点测定试验所使用的试样应未进行过其他测试。应按照ISO3170或ISO3171的规定取样。 已进行过闪点测定试验的试样不得再用于新试验中。 6.2取样后应立即密封容器。试验应使用不含悬浮水的试样。如试样含水分，应在密闭容器中保存直到水分析出。含水试样可通过添加氯化钙然后过滤的方法实现无加热脱水。含酒精的碳氢燃料，应在 25℃以下添加无水硫化钠细粉末脱水。对于闪点相对较低的液体燃料，应采取措施使试样在整个试样制备过程中处于低温状态，避免由于蒸发造成试样损失。
4 GB/T 27847-2011
7试验准备
7.1装置的准备
试验场所温度应控制在20℃左右，不通风。为了便于调节火焰和观察闪火，试验场所的光线不宜太强。将无闭口杯的闪点测量装置放在水平工作台上，利用铅垂线调整垂直度。 7.2灯油点火装置的制备
将未压实的棉花塞入配有缠绕灯芯的喷嘴里，灯油逐滴注人棉花中，直到棉花和灯芯都达到完全饱和状态。 7.3水浴的准备
通过漏斗向水浴中注水,直到水从溢流管中溢出。宜使用温水，调整水浴温度时只需稍微升高温度。水浴加热过程中，避免三脚架上的支撑环过热。试验过程中应保持水浴温度恒定不变。当温度超过90℃时,应使用甘油浴。表1提供了与各个闪点值对应的水浴温度(表一仅提供了水浴温度的参考值，升温速率应按照8.1的规定）
表1 水浴温度与闪点之间的对应关系
单位为摄氏度
闪点T
浴温度
32~40
15-
10~50
25
45
65
45~55 5~60 60～65
10～100(甘油) 00(甘油)
7.4闭口杯和试样的准备 7.4.1闭口杯的清洗和温度的调节
清洗闭口杯、顶盖和温度计T1，烘干后放人冷却器或冷藏室中冷却，直到达到注水温度。闪点低于 40℃时,冷却温度应比预计闪点低约20℃。闪点高于40℃时，注水时的温度应为20℃左右。冷却后出现冷凝现象，应再次烘干。 7.4.2温度调节和装样
试样调节至注水温度，装人闭口杯容器中，防止产生气泡。容器持续加样，直到试样刚好淹没水位
标记。水位标记上方的容器壁被浸湿时，应倒空容器，清洗烘干后，再用新的试样装入闭口杯。装样后应立即盖上顶盖。水浴温度达到7.3规定的温度后，将装有试样的容器放人水浴中。
5 GB/T 27847—2011
8 试验步骤
8.1加热试样
容器装入温度计Ti，温度调至Tr，水箱中的水浴温度为Tw，容器中液体的温度将如图7和表2所示逐渐上升。接近闪点时，升温速率保持0.5℃/30s左右。
容器中温度接近8.2确定的起始温度TA时，点燃点火喷嘴，并将火焰调节成球形。根据箭头指示的方向将旋钮转到止动位置上即可启动滑板控制系统。
水浴温度
Tw
迎
试样温度
F
Te
13
时间
图７ 温度变化示意图
表 2 各阶段温度表
温度 T
试验阶段
时间 t
试样温度
水箱中水浴温度
开始试验将闭口杯放入装置中
Tw二常数 Tw二常数 Tw=常数 Tw一常数
t=0 t=t
Te=注水时的温度 TA一试验开始时的起始温度，
开始正式试验
t二t?
比 Tr 低 6 ℃~8℃ T一未校正的闪点
闪火
t=t3
8.2初步试验
在开始正式试验之前,应进行一次或多次初步试验，确定预计闪点，由试样的预计闪点确定试验的起始温度T^。该起始温度比预计闪点低6℃～8℃。 8.3正式试验 8.3.1准备
试验开始前，记录当时的大气压。
6
