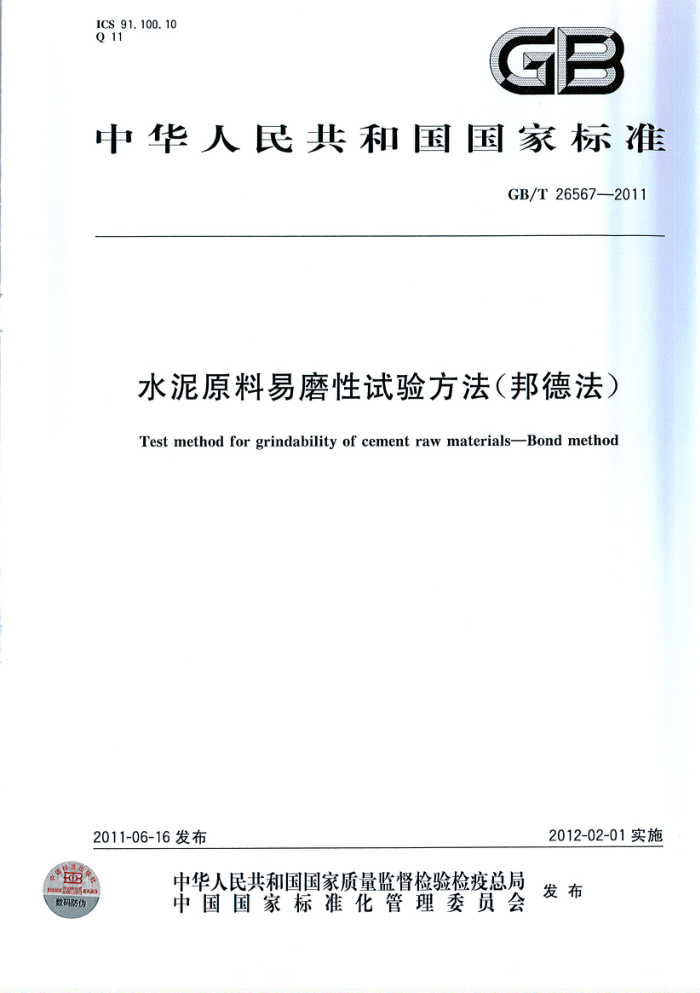

ICS 91.100. 10 Q 11
GB
中华人民共和国国家标准
GB/T26567—2011
水泥原料易磨性试验方法（邦德法）
Test method for grindability of cement raw materials--Bond method
2012-02-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
总信通式
数码防伪 GB/T 26567-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184)归口。 本标准起草单位：天津水泥工业设计研究院有限公司。 本标准主要起草人：倪祥平、肖秋菊、王仲春、刘继开、白波、陈东明。
I GB/T26567-2011
水泥原料易磨性试验方法（邦德法）
1范围
本标准规定了水泥原料易磨性试验的术语和定义、试验原理、试验设备、试样准备、试验步骤及试验结果的计算和表示方法。
本标准适用于水泥原料的易磨性试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB308滚动轴承钢球 GB474煤样的制备方法 GB/T6003.1金属丝编织网试验筛（idtISO3310-1：1990）
3术语和定义
下列术语和定义适用于本文件。
3. 1
粉磨功指数grindingworkindex 依据邦德(F.C.Bond)粉碎理论的指数，表示水泥原料的易磨性。
3. 2
80%通过粒度 80%passingsize 具有粒度分布的粉粒体，其80%质量的颗粒可以通过的筛孔尺寸。
3. 3
成品筛 帝productsieve 用于从物料中分离成品的试验筛。
3. 4
循环负荷 circulatingload 卸出磨机的物料中，需要返回磨机的粗粉质量与通过成品筛的细粉质量之比。
3.5
平衡状态 equilibrium state 连续三次粉磨，循环负荷都符合（250士5)%，且磨机每转产生的成品质量的极差小于其平均值
的3%。
4试验原理
用规定的磨机对试样进行间歇式循环粉磨，根据平衡状态的磨机产量和成品粒度，以及试样粒度和成品筛孔径，计算试样的粉磨功指数。
1 GB/T 26567—2011
5试验设备
5.1球磨机
内径305mm、内长305mm的铁制圆筒状球磨机（结构尺寸如图1)，转速70r/min。
单位为毫米
1——磨盖
一平衡配重；
2- -
3—一密封衬垫
图1球磨机
5.2钢球 5.2.1符合GB308的规定，其构成如表1，总质量不小于19.5kg。
直径/mm 36.5 30. 2 25. 4 19.1 15. 9 合计
个数 43 67 10 71 94 285
5.2.2 新钢球使用前需通过粉磨硬质物料消减表面光洁度。 2 GB/T 265672011
5.3试验筛
符合GB/T6003.1的规定。 5.4漏斗和量筒
如图2所示。
单位为毫米
$215
图2漏斗和量筒
5.5称量设备 5.5.1量程不小于2000g,最小分度值不大于1g，用于试样的称量 5.5.2量程不小于200g，最小分度值不大于0.1g，用于成品的称量
6试样准备
按GB474，制备粒度小于3.35mm的物料约10kg，以100℃～110℃烘干，缩分出5kg作为试样，其余作为保留样。
7试验步骤
7.1) 将试样混匀，用5.4规定的漏斗和量筒测定1000mL松散试样的质量，乘0.7即为人磨试样的质量。 7.2按GB474，缩分出约500g试样，用筛分法测定其成品含量和80%通过粒度。 7.3按GB474，缩分出入磨试样。
当试样的成品含量超过1/3.5时，先筛除该人磨试样中的成品，并补充试样至筛前质量。
3
