u

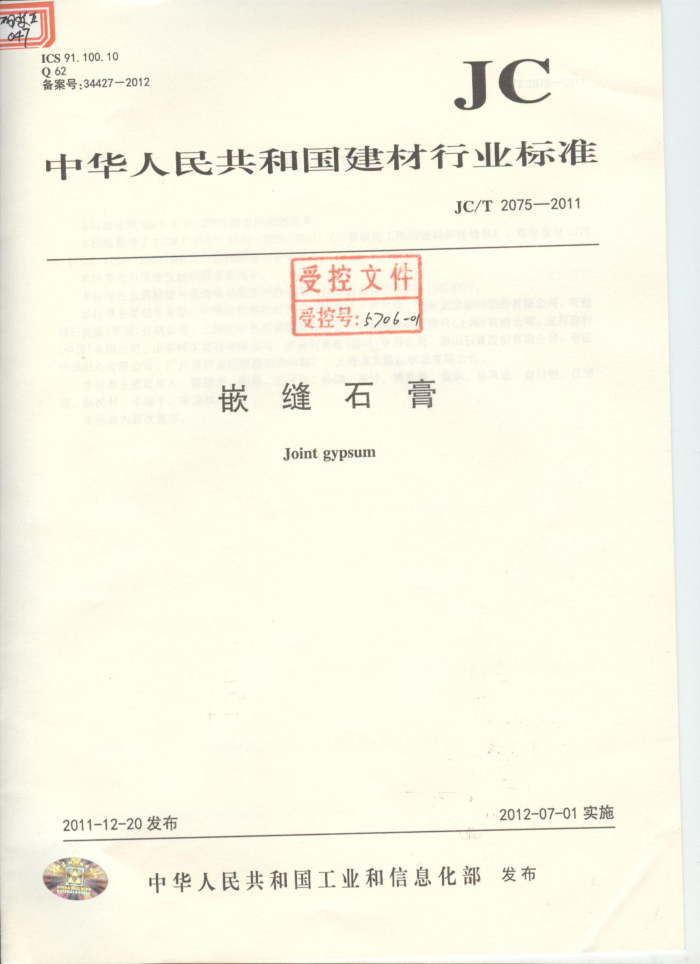

ICS91.100.10 Q62 备案号：34427-2012
JC
中华人民共和国建材行业标准
JC/T2075—2011
受控文件受控号：6706-0
嵌缝石膏
Joint gypsum
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JC/T2075—2011
前石言
本标准按照GB/T1.1一2009给出的规则起草。 本标准参考了ASTMC475/C475M一2002（2007）《石膏板施工用接缝料和接缝带》。本标准与ASTM
C475/C475M一2002（2007）一致性程度为非等效。
本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。 本标准主要起草单位：中国新型建筑材料工业杭州设计研究院、北新集团建材股份有限公司、可耐
福石膏板（芜湖）有限公司、上海拉法基石膏建材有限公司、圣戈班石膏建材（上海）有限公司、立邦涂料（中国）有限公司、山东拜尔建材有限公司、杰森石膏板（嘉兴）有限公司、泰山石膏股份有限公司、枣庄华润纸业有限公司、广州市白云区麒胜装饰材料厂、上海永太胶粘制品有限公司。
本标准主要起草人：魏超平、陈勇、王永生、孙健、高玲、魏喜迎、俞炽、孙凤远、俞日银、任绪连、姚民利、李穗平、宋伟斌。
本标准为首次发布。 JC/T2075—2011
嵌缝石膏
范围
1
本标准规定了嵌缝石膏的术语和定义、原材料、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于在纸面石膏板施工中以填嵌板材缝隙或找平用的石膏基嵌缝材料。其他嵌缝材料或者用于其他类型板材嵌缝的石膏基材料也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（ISO780:1997，MOD） GB/T6003.1金属丝编织网试验筛 GB/T6388运输包装收发货标志 GB/T9775—2008纸面石膏板（IS06308:1980，MOD） GB/T9776—2008 建筑石膏 GB/T17669.4—1999 建筑石膏 净浆物理性能的测定 GB/T17669.5—1999 建筑石膏 粉料物理性能的测定（IS03049:1974，EQV） JC/T517-2004粉刷石膏 JG/T298—2010建筑室内用腻子
3术语和定义
下列术语和定义适用于本文件。
3.1
嵌缝石膏 jointgypsum 以建筑石膏为主要原料，掺入外加剂，混合均匀后，用于石膏板材之间填嵌缝隙或找平用的粉状嵌
缝材料。 3.2
魔化putrefaction 在规定的试验条件下，嵌缝石膏发生色变、霉变以及出现异味等现象。
4原材料
嵌缝石膏用主要原材料建筑石膏应符合GB/T9776一2008的要求
5要求 JC/T2075—2011
嵌缝石膏应符合表1规定的技术指标。
表1技术指标
序号
项目细度/%
指标 ≤1.0 ≥40 ≤120
初凝终凝
2
凝结时间/min
施工件保水率/% 抗拉强度/MPa 打磨性/g 抗裂性抗腐化性
刮抹无障碍、不打卷
3
≥85 ≥0.60 0.2~1.0 无裂缝
5
6 7 00 凝结时间也可由供需双方商定
无色变、无霉变、无异味
试验方法 6.1试验仪器 6.1.1天平：感量为0.01g。 6.1.2方孔筛：网孔尺寸为0.2mm，符合GB/T6003.1的规定 6.1.3电子秤：感量为1g 6.1.4电热鼓风干燥箱：控温器灵敏度为土1℃ 6.1.5拉力试验机：最大拉力为20000N，精度一级 6.1.6 打磨试验机：压头质量为（460土20）g，压头尺 90 6.1.7 初期干燥抗裂性试验仪。 6.1.8 高压锅：最大蒸汽压力为0.14MPa。 6.1.9 调温调湿箱：控温器灵敏度为土1℃。 6.2实验室标准试验条件
奢耗
标准试验条件应满足温度为（25土5)℃、相对湿度为（50土5)%。 6.3试验用辅助材料
试验应采用符合GB/T9775—一2008规定的普通纸面石膏板。 6.4试样处理
试样在6.2规定的标准试验条件下放置24h，然后在该标准试验条件下进行测定， 6.5试验步骤 6.5.1细度 2 JC/T2075—2011
用天平称取试样50.0g，采用符合6.1.2规定的方孔筛，按照GB/T17669.5—1999中第5章的规定进行测定。 6.5.2凝结时间 6.5.2.1标准扩散度用水量的测定
用电子秤称取试样600g。按照JC/T517一2004中6.4.2.1的规定对标准扩散度用水量进行测定。 试饼两个互相垂直的方向上的直径平均值为（160土5）mm时，计算标准扩散度用水量。 6.5.2.2凝结时间的测定
按照GB/T17669.4一1999中第7章的规定进行测定，但测定的时间间隔为5min。 6.5.3施工性
准备尺寸为300mm×150mm、棱边形状为楔形的纸面石膏板四块，且楔形棱边在纵向。把两块纸面石膏板的楔形棱边相向拼接，并予以固定。称取试样200g。将标准扩散度用水量的水倒入搅拌容器中，把试样在30s内均匀地撒入水中，静置3min。用手握住搅拌器，搅拌2min后，倒于两块纸面石膏板的楔形棱边拼接处。采用宽度为200mm的抹刀，架于两块纸面石膏板上，以与纸面石膏板成45°的角度，沿楔形棱边纵向来回刮抹膏状试样两次。
记录刮抹过程有无障碍，料浆是否打卷等情况。测定共进行两次，以两次测定中较差情况作为施工性的结果。 6.5.4保水率
按照JC/T517—2004中6.4.4的规定进行测定。 6.5.5抗拉强度
按照JG/T298一2010中6.12的规定制作六个试件。把试件平放置于台面，在标准试验条件下放置 24h后，移入温度为（40土2)℃的电热鼓风干燥箱。在干燥箱中静置48h后取出，用环氧树脂把抗拉夹具粘在小砂浆块上。在标准试验条件下静置24h。用拉力试验机以0.3mm/s速率拉伸试件，直至破坏。
记录六个试件的拉力值，按公式（1）计算抗拉强度。以六个试件抗拉强度平均值作为试样的抗拉强度，精确至0.01MPa。若某单个值与平均值的相对误差大于15%，则剔除该值后，重新计算平均值。 若二个以上的值与平均值的相对误差大于15%，应重做试验。
F
S=
(1)
A
式中： S—抗拉强度，单位为兆帕(MPa)； F—拉力值，单位为牛(N)： A—一抗拉面积，即70mm×70mm，单位为平方毫米（mm）。
6.5.6打磨性
准备尺寸为430mm×170mm×12mm的纸面石膏板两块。准备尺寸为430mm×170mm×2mm的橡胶垫。 在橡胶垫的中央开一个尺寸为410mm×80mm的窗口，并把橡胶垫放置于纸面石膏板上。称取试样200g。 采用标准扩散度用水量把试样调制成均匀的膏状试样，将其倒入橡胶垫的窗口中。用抹刀架于橡胶垫上，并与橡胶垫成45°的角度，沿纵向抹平膏状试样。在标准试验条件下放置3h后，去掉橡胶垫，移入温
3
