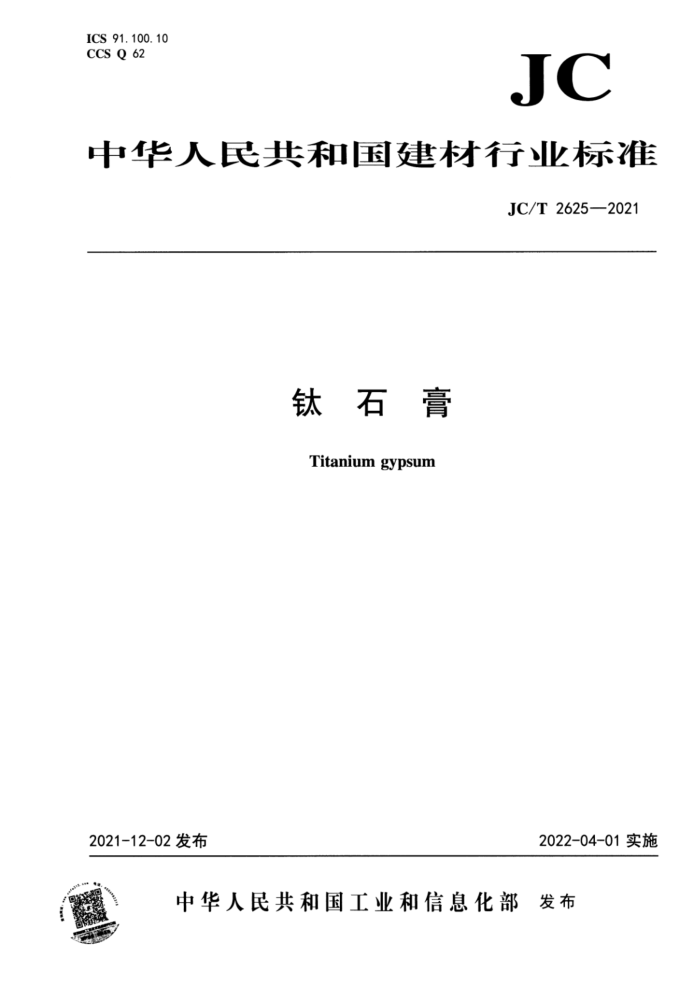

ICS 91.100. 10 CCS Q 62
JC
中华人民共和国建材行业标准
JC/T 2625—2021
钛石膏 Titanium gypsum
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部 发布 中华人民共 和国建 材行业标准
钛石膏 JC/T 2625—2021
.
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
*
开本880mmx1230mm 1/16 印张0.5 字数12千字
2022年3月第一版 反2023年3月第一次印刷
印数：1—800册定价：18.00元
书号：155160·3001
* 编号：1547
网址：www.standardenjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2625—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由建材工业综合标准化技术委员会归口。 本文件负责起草单位：建筑材料工业技术情报研究所、中国涂料工业协会、江苏一夫科技股份有限
公司、龙蟒佰利联集团股份有限公司、攀钢集团重庆钛业有限公司、山东东佳集团股份有限公司、山东金海钛业资源科技有限公司、山东道恩钛业有限公司、宁波新福钛白粉有限公司。
本文件参加起草单位：徐州钛白化工有限责任公司、广西金茂钛业有限公司、超彩环保新材料科技有限公司、济南裕兴化工有限责任公司、安徽金星钛白（集团)有限公司、广西蓝星大华化工有限责任公司、国合机械装备制造江苏有限公司、中信国安建工集团有限公司、四川省建材工业科学研究院、浙江古思建筑科技有限公司。
本文件主要起草人：杨再银、姚恒平、李逸晨、付一江、唐绍林、彭卓飞、豆君、涂文军、刘源、 黄宝峰、陈金国、蔡元庚、肖辉、迟维、陆祥芳、邵国雄、李勇、黎承健、张兄来、束庆红、郭海强、 黄世忠、黄志清、刘芬波、沈正植、古松、黄滔、邱峰、杨志、陈玉兰、任雨、杨再兴、吴小军、张欢、 杨冬蕾、李楠、何涛、赵娇。
本文件为首次发布。
I JC/T2625—2021
钛石膏
1范围
本文件规定了钛石膏的分类和标记、要求、试验方法、检验规则以及包装、标志、运输和贮存本文件适用于硫酸法钛白粉生产过程中，使用石粉、石灰、电石渣中和酸性废水产生的以二水硫酸
钙为主要成分的钛石膏。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2007.1散装矿产品取样、制样通则 手工取样方法 GB/T5484—2012石膏化学分析方法 GB6566建筑材料放射性核素限量
3术语和定义
本文件没有需要界定的术语和定义。
4 分类和标记
4.1分类
按照钛石膏中二水硫酸钙的含量，由高到低分为一级品（A)、二级品(B)和三级品(C)。 4. 2 2标记
按产品名称、文件编号、分类的顺序标记。 示例：符合JC/T2625一2021要求的一级品钛石膏，标记为：
钛石膏JC/T2625—2021A
5要求
5.1 基本要求
钛石膏的基本要求应符合表1中的规定。用于石膏建材时应满足一级品（A)指标的要求。
1 JC/T2625—2021
表1 基本要求
指标二级品(B) ≥75.00 ≤15.00 ≤2.00 ≤0.30 ≤0.30 ≤0.06 6.0~9.0 ≤1.0 ≤1.0
项目
一级品(A) ≥85.00 ≤8.00 ≤0.20 ≤0.06 ≤0.06 ≤0.02
三级品(C) ≥65.00
二水硫酸钙（CaSO·2H2O）（干基）/%
三氧化二铁(Fe2O）（千基)/% 水溶性氧化镁(MgO)（干基)/% 水溶性氧化钠(Na2O)（干基)/% 水溶性氧化钾(K2O)(干基)/%
氯离子(CI）（干基)/%
pH值
内照射指数/Ra 外照射指数1，
放射性核素限量
5. 2 附着水含量
一级品的附着水含量（质量分数)应小于20%，二级品和三级品可由供需双方协商确定。
-
6试验方法
6. 1 1二水硫酸钙（CaSO4·2H,O)含量的测定
按GB/T5484一2012中规定方法测定结晶水含量（质量分数）c，按照公式（1)计算二水硫酸钙 (CaSO4·2H2O)含量（质量分数）。
w(CaSO,·2H,O)= Wc x100%
(1)
.........
20.9275
式中： W(CaSO4·2H,O)- 一二水硫酸钙（CaSO4·2H,O)含量（质量分数），%；のc一一结晶水含量（质量分数），%； 20.9275一一结晶水含量对二水硫酸钙（CaSO4·2H2O)含量的换算系数。 计算结果精确至0.01%。
6. 2 三氧化二铁(Fe2O）)含量的测定
按GB/T5484--2012中的邻菲罗啉分光光度法（基准法)测定。 6.3水溶性氧化镁(MgO)含量的测定
按GB/T5484—2012第27章进行。 6.4水溶性氧化钠(NazO)含量的测定
按GB/T5484—2012第28章进行。
2
