ICS 81.060.30 Q 32
GB

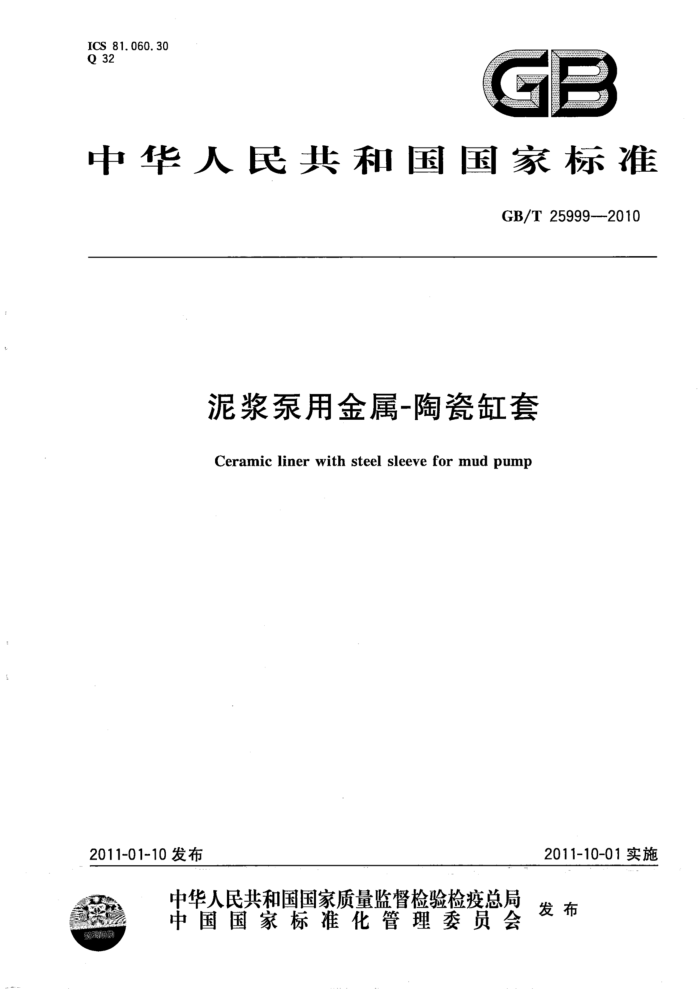

中华人民共和国国家标准
GB/T25999--2010
泥浆泵用金属-陶瓷缸套
Ceramic liner with steel sleeve for mud pump
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25999—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本标准起草单位：淄博华创精细陶瓷有限公司。 本标准主要起草人：张昂、吴伶俐。 GB/T25999—2010
泥浆泵用金属-陶瓷缸套
1范围
本标准规定了泥浆泵用金属-陶瓷缸套的术语和定义、分类及标记、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于各种活塞式泥浆泵以陶瓷材料作内衬的缸套类产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 2413 压电陶瓷材料体积密度测量方法 GB/T6569 精细陶瓷弯曲强度试验方法 GB/T16534 精细陶瓷室温硬度试验方法 GB/T18301 耐火材料常温耐磨性试验方法 GB/T23806 精细陶瓷断裂韧性试验方法单边预裂纹梁(SEPB)法 SY/T5676 石油钻采机械产品用高压锻件通用技术条件 SY/T5715 石油钻采机械产品用承压铸钢件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
金属-陶瓷缸套 ceramiclinerwithsteelsleeve 指由承压金属外套和高耐磨性的陶瓷内衬组成，经机械加工和装配合成为一体的缸套（见图1）。
金属外套
陶瓷内村
图1产品剖面示意图 GB/T 25999—2010
3.2
锆铝复合材料zirconiumaluminumcomposite 指氧化锆增韧氧化铝陶瓷材料。
4分类及标记
分类及标记见图2。
---
孔径去掉单位“mm”；泥浆泵型号，由字母和数字组成，由泥浆泵的型号确定；陶瓷内衬材质代码：“Z”表示氧化；“A”表示锆铝复合材料；金属外套材质代码：“Z”表示铸钢；"D”表示锻钢。
示例：D-Z-F1300/1600-150表示金属外套为锻钢、陶瓷内衬为氧化锆、泥浆泵型号为F1300/1600、孔径为150mm的金属-陶瓷缸套。
图2分类及标记
5要求 5.1外观
外观应符合表1的规定。
表1外观项 目
类别金属外套陶瓷内村
要求不允许非明显可见
磕碰、缺损、毛刺、砂眼宏观缺陷（如缺损、针孔、斑点等）
注：其余按客户要求。
5.2尺寸与公差
孔径公差为+℃.25mm，其余按图纸要求。 5.3内表面粗糙度
内表面粗糙度不应大于0.4μm。 5.4性能 5.4.1 金属外套
外套应使用锻件、铸件制造，锻件应符合SY/T5676规定的要求、铸件应符合SY/T5715规定的要求，并由生产方提供检验报告。 5.4.2陶瓷内衬
陶瓷内衬的性能应符合表2的规定。
2 GB/T 259992010
表2陶瓷内衬的性能
性能
氧化锆 5. 90 800 8 11
锆铝复合材料
体积密度/（g/cm）弯曲强度/MPa 断裂韧性/(MPa·ml/2) 维氏硬度HV5/GPa 耐磨性/cm
≥ > ≥ > ≤
350 5 12
0. 3
5.5 5结合性能
挤出试验后，陶瓷内衬的移动量不应超过0.5mm。
6 试验方法
6.1外观
在正常光照条件下用肉眼在距离30cm处目测并结合手感检验。 6.2尺寸与公差
根据图纸标注尺寸与公差要求的精度，可采用钢板直尺、游标卡尺（精度0.02mm）、外径千分尺（精度0.01mm）、内径量表（精度0.01mm）等进行测量。 6.3内表面粗糙度
用粗糙度仪（精度0.01mm)进行检测，检测时取内孔两头和中间三个位置分别取三个点测其表面粗糙度值，其平均值为该样品的表面粗糙度值。 6.4陶瓷内衬的性能 6.4.1样品制备
采用金属-陶瓷缸套内衬所用粉体，按照相同生产工艺分别制成相应标准规定尺寸的样品。 6.4.2体积密度
体积密度按GB/T2413进行检测。
6.4.3弯曲强度
弯曲强度按GB/T6569进行检测。 6.4.4断裂韧性
断裂韧性按GB/T23806进行检测。 6.4.5 维氏硬度
1
维氏硬度按GB/T16534进行检测。
