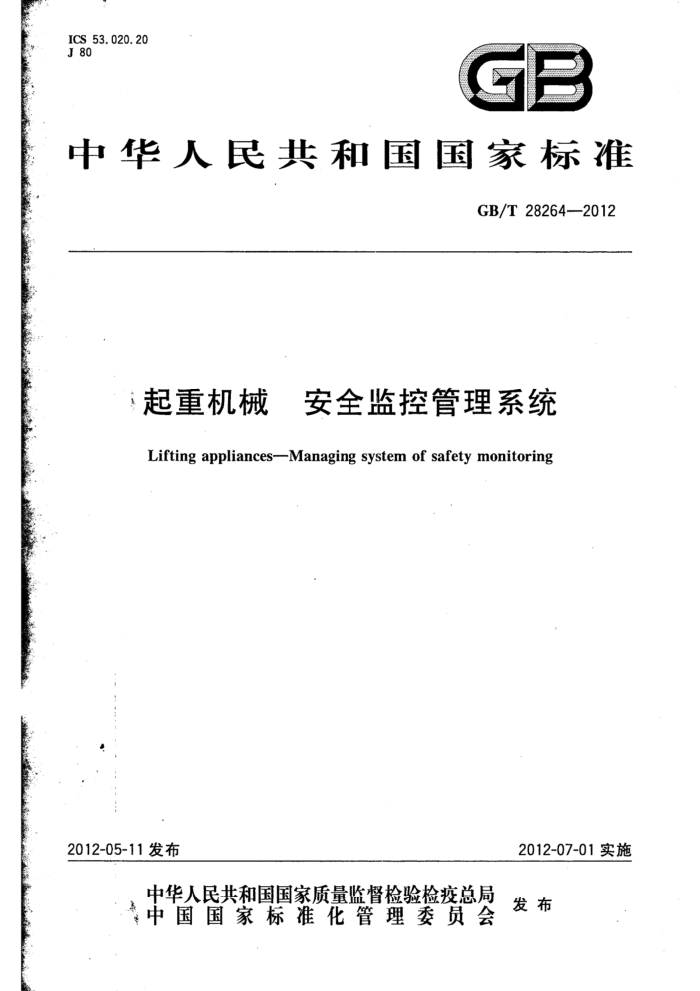

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T 28264—2012
起重机械 安全监控管理系统 Lifting appliances-Managing system of safety monitoring
2012-07-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 28264—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：中船第九设计研究院工程有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：国家起重运输机械质量监督检验中心、中国建筑科学研究院建筑机械化研究
分院、常州市常欣电子衡器有限公司、中铁科工集团中铁工程机械研究设计院、上海振华重工（集团）股份有限公司、大连重工·起重集团有限责任公司、徐工集团徐州重型机械有限公司、石家庄铁道大学国防交通研究所、华电郑州机械设计研究院有限公司、中国通信建设集团有限公司。
本标准主要起草人：黄飘、尚洪、张军、唐超、岳文独、邱思明、王顺亭、周佳妮、罗文龙、容毅、陈斌、 董元跃、汤明清、王益丰、曹立峰、鲍林栋、王继东。 GB/T 28264—2012
起重机械安全监控管理系统
1范围
本标准规定了起重机械安全监控管理系统（以下简称“系统”)的构成、系统的监控、系统的性能要求、试验方法和系统的检验。
本标准适用于GB/T20776规定的桥式起重机、门式起重机、流动式起重机、塔式起重机、门座起重机、缆索起重机、枪杆起重机、架桥机及升船机，其他类型起重机可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB6067.1起重机械安全规程第1部分：总则 GB5226.2机械安全机械电气设备第32部分：起重机械技术条件 GB/T20776起重机械分类
3术语和定义
下列术语和定义适用于本文件。
3.1
安全监控管理系统 managing systemof safetymonitoring 对起重机械工作过程进行监控，能够对重要运行参数和安全状态进行记录并管理的系统。
3.2
信息采集单元 informationcollectionunit 读取信息源数据的装置。
3.3
信息处理单元informationprocessingunit 对读取的数据进行计算和处理的装置。
3. 4
控制输出单元outputcontrolunit 向起重机械执行机构输出控制信号的装置。
3.5
信息显示单元 information displayunit 以图形、图像、文字、声光等方式输出信息的装置。
3. 6
信息导出接口单元dataoutputinterfaceunit 向上级或下级单元输出数据的装置。
3.7
远程传输单元remotedatatransferunit 信息传送到远程服务器的装置。 GB/T 282642012
3.8
系统综合误差syntheticalprecisionof system 系统显示数据与被采集信息源的实际数据的最大相对误差。
3. 9
远程监控中心remotecontrolcentre 由远程服务器接收起重机械作业区和非作业区传输来的信息，并对该信息进行监控管理的装置。
3. 10
工作时间 Jworkingtime 每个工作状态所对应的具体时间，即为记录-个工作状态时的时钟时间（年/月/日/时/分/秒）。
3. 11
累计工作时间 cumulativeworkingtime 已完成的工作循环的累计时间总和。
3. 12
工作循环workingcycle 起重机从起吊一个物品起，到能开始起吊下一个物品止，包括起重机运行及正常的停歇在内的一个
完整的过程。
4系统的构成
4.1起重机械安全监控管理系统由硬件和软件组成，其单元构成如下：信息采集单元、信息处理单元、 控制输出单元、信息存储单元、信息显示单元、信息导出接口单元等。
当有远程监控要求时，应增加远程传输单元。 当起重机械集群作业时，系统应留有相应接口，用于与远程监控中心的信息交换。 注：本系统是起重机械电气控制系统的一部分，非独立产品。
4.2 起重机械安全监控管理系统结构模式如图1所示。
信息采集单元
联锁保护安全装置
起升高度
速度
行
信息处理单元
远程传输单元
远程监控中心
信息显示单元
控制输出单元
信息存储单元
信息导出接口单元
图1 起重机械安全监控管理系统结构模式示意图
4.3起重机械安全监控信息采集要求见表1。
2 GB/T28264—2012
/
幸
低频
一
回 一回火一回
雪业
4 5 91 ? 99
7 8 9 0 1
5 6
1
2
Y
4
3 GB/T 28264-2012
5系统的监控
5.1总则
系统应具有满足本标准要求的安全监控管理功能。 5.2监控内容 5.2.1起重机械安全保护装置的设置应满足GB6067.1及相关标准的要求，系统中的主要监控内容应满足表2和表3的要求。 5.2.2系统的输出控制要求应满足GB6067.1及相关标准的规定。 GB/T28264—2012
7
7
>
7
7 >
>
7
7
华斯
A
7
7 7 >
竹轩
7
7
>
板标口传将
7
7 7 7
7
>
A
2 表
7
2
1回大一回
美
墩区
ot 2 2 3 & 5 GB/T 282642012
7
7
7 7
华新
起 7
7
7
辩代标调
7
7
7
7
7 7
3 表
低海
7
7 7
“一
区
台边
1 2 3 4
5
L
6
6
