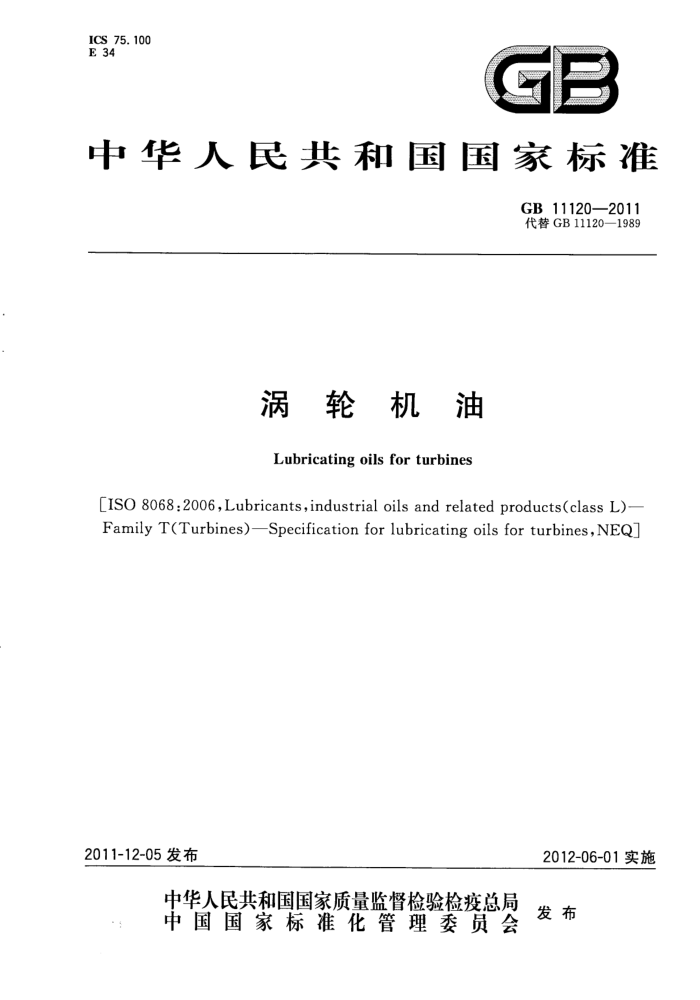

ICS 75.100 E 34
GB
中华人民共和国国家标准
GB11120—2011 代替GB11120—1989
涡轮机油 Lubricating oils for turbines
[ISO 8068:2006,Lubricants,industrial oils and related products(class L)- Family T(Turbines)Specification for lubricating oils for turbines,NEQ]
2011-12-05发布
2012-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB 11120—2011
前言
本标准3.2和第4章为强制性的，其余为推荐性的。 本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB11120—1989《L-TSA汽轮机油》。 本标准与GB11120一1989相比主要变化如下：
增加了L-TSE、L-TGA、L-TGE、L-TGSB和L-TGSE品种；一增加了橡胶相容性指数及其评定（见附录A)；一增加了产品分类及标记（见第3章）； ——-增加了检验规则章（见第5章）；
-
-L-TSA类与GB11120—1989的主要技术差异参见附录B。 本标准使用重新起草法参考ISO8068：2006《润滑剂、工业用油及有关产品（L类）一涡轮机
-
（T组）一涡轮机润滑油规格》（英文版）编制，与ISO8068：2006的一致性程度为非等效。
本标准由全国石油产品和润滑剂标准化技术委员会石油燃料和润滑剂分技术委员会（SAC/ TC280/SC1)归口。
本标准起草单位：中国石油化工股份有限公司石油化工科学研究院、中国石油天然气股份有限公司润滑油公司、中国石油化工股份有限公司润滑油公司、西安热工研究院有限公司。
本标准主要起草人：龙化骊、孟玉婵、王辉、益梅蓉、李新华。 本标准于1989年首次发布，本次为第-一次修订。
I GB11120—2011
涡轮机油
警告：如果不遵守适当的防范措施，本标准所属产品在生产、贮运和使用等过程中可能存在危险。 本标准无意对与本产品有关的所有安全问题提出建议。用户在使用本标准之前，有责任建立适当的安全和防范措施，并确定相关规章限制的适用性。
1范围
本标准规定了涡轮机油的产品品种及标记、要求和试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以精制矿物油或合成原料为基础油，加人抗氧剂、腐蚀抑制剂和抗磨剂等多种添加剂
制成的，在电站涡轮机润滑和控制系统，包括蒸汽轮机、水轮机、燃气轮机和具有公共润滑系统的燃气蒸汽联合循环涡轮机中使用的涡轮机油。也适用于其他工业或船舶用途的涡轮机驱动装置润滑系统使用的涡轮机油。
本标准不适用于抗燃型涡轮机油及具有特殊要求的水轮机润滑油。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T261闪点的测定宾斯基-马丁闭口杯法 GB/T265 石油产品运动粘度测定法和动力粘度计算法 GB/T 1884 原油和液体石油产品密度实验室测定法（密度计法） GB/T 1885 石油计量表 GB/T1995 石油产品粘度指数计算法 GB/T2541 石油产品粘度指数算表 GB/T3141 工业液体润滑剂ISO粘度分类 GB/T3535 石油产品倾点测定法 GB/T 3536 石油产品闪点和燃点的测定克利夫兰开口杯法 GB/T 4756 石油液体手工取样法 GB/T4945 石油产品和润滑剂酸值和碱值测定法（颜色指示剂法） GB/T 5096 石油产品铜片腐蚀试验法 GB/T6540 石油产品颜色测定法 GB/T 7304 石油产品和润滑剂酸值测定方法（电位滴定法） GB/T7305 石油和合成液水分离性测定法 GB/T7600 运行中变压器油和汽轮机油水分含量测定法（库仑法） GB/T11133 液体石油产品水含量测定法（卡尔·费休法） GB/T11143 加抑制剂矿物油在水存在下防锈性能试验法 GB/T12579 润滑油泡沫特性测定法 GB/T12581 加抑制剂矿物油的氧化特性测定法 GB/T14039 液压传动油液固体颗粒污染等级代号
1 GB11120—2011
GB/T14832 标准弹性体材料与液压液体的相容性试验 GB/T18854液压传动液体自动颗粒计数器的校准 GB/T19936.1齿轮FZG试验程序第1部分：油品的相对胶合承载能力FZG试验方法
A/8.3/90
GJB563 轻质航空润滑油腐蚀和氧化安定性测定法（金属片法） DL/T432 电力用油中颗粒污染度测量方法 SH/T0163石油产品总酸值测定法（半微量颜色指示剂滴定） SH0164石油产品包装、贮运及交货验收规则 SH/T0193 润滑油氧化安定性测定法 SH/T0207 绝缘油水含量测定法（卡尔：费休法） SH/T0306 润滑剂承载能力测定法（CL-100齿轮机法） SH/T0308 润滑油空气释放值测定法 SH/T0565 加抑制剂矿物油的油泥趋势测定法 SH/T0604 原油和石油产品密度测定法（U型管振动法） SH/T0805润滑油过滤性测定法 ASTMD4636液压油、航空涡轮发动机润滑剂和其他深度精制润滑油腐蚀和氧化安定性测定法 (Standard test method for corrosiveness and oxidation stability of hydraulic oils,aircraft turbine
engine lubricants,and other highly refined oils)
3产品品种及标记
3.1产品品种 3.1.1L-TSA和L-TSE汽轮机油
L-TSA为含有适当的抗氧剂和腐蚀抑制剂的精制矿物油型汽轮机油；L-TSE是为润滑齿轮系统而较L-TSA增加了极压性要求的汽轮机油。适用于蒸汽轮机。 3.1.2L-TGA和L-TGE燃气轮机油
L-TGA为含有适当的抗氧剂和腐蚀抑制剂的精制矿物油型燃气轮机油；L-TGE是为润滑齿轮系统而较L-TGA增加了极压性要求的燃气轮机油。适用于燃气轮机。 3.1.3L-TGSB和L-TGSE燃/汽轮机油
L-TGSB为含有适当的抗氧剂和腐蚀抑制剂的精制矿物油型燃/汽轮机油，较L-TSA和L-TGA增加了耐高温氧化安定性和高温热稳定性。L-TGSE是具有极压性要求的耐高温氧化安定性和高温热稳定性的燃/汽轮机油。主要适用于共用润滑系统的燃气一蒸汽联合循环涡轮机。也可单独用于蒸汽轮机或燃气轮机。 3.2产品标记
涡轮机油产品标记为：品种代号 黏度等级 产品名称 标准号示例：L-TSA32汽轮机油（A级)GB11120；
L-TGA32燃气轮机油GB11120; L-TGSB32燃/汽轮机油GB11120。
2 GB11120—2011
4 要求和试验方法 4.1一般要求
在室温可见光下，交货油品外观应清亮透明，不含任何可见颗粒物。 涡轮机油不含黏度指数改进剂。
4.2技术要求
涡轮机油技术要求和试验方法见表1～表3。涡轮机油与密封材料的兼容性用橡胶相容性指数表示，评定方法和可接受限值按照附录A进行。
表1L-TSA和L-TSE汽轮机油技术要求
质量指标
项 目
A级 32 46 68 32 46 68 100
B级
试验方法
黏度等级（GB/T3141) 外观色度/号运动黏度（40℃）/（mm/s）黏度指数倾点/℃ 密度(20℃)/(kg/m）闪点(开口)/℃ 酸值（以KOH计）/（mg/g) 水分(质量分数)/% 泡沫性（泡沫倾向/泡沫稳定性）"/(mL/mL)
透明报告
透明报告
目测 GB/T 6540
28.8~ 41.4~ 61.2~ 28.8~ 41.4~ 61.2~ 90.0~
35.2 50. 6 74,8 35.2 50.6 74.8 110.0 GB/T 265
90 -6 报告 186 0. 2 0. 02
85 -6 报告
不小于不高于
GB/T 1995* GB/T 3535 GB/T1884和 GB/T 1885c GB/T 3536 GB/T 4945d GB/T 11133a
不低于不大于不大于
195
186
195
0. 2 0. 02
不大于
程序I(24℃) 程序Ⅱ(93.5℃）程序Ⅲ（后24℃）空气释放值（50℃）/min 铜片腐蚀(100℃，3h)/级液相锈蚀(24h) 抗乳化性（乳化液达到3mL的时间）/min
450/0 50/0 450/0 5
450/0 100/0 450/0 6
GB/T 12579
不大于不大于
6
5
SH/T 0308 GB/T 5096 GB/T 11143 (B法)
8
1 无锈
1 无锈
不大于
GB/T 7305
54 ℃ 82 ℃ 旋转氧弹"/min
15 - 报告
30
15
30
30
报告
SH/T 0193
