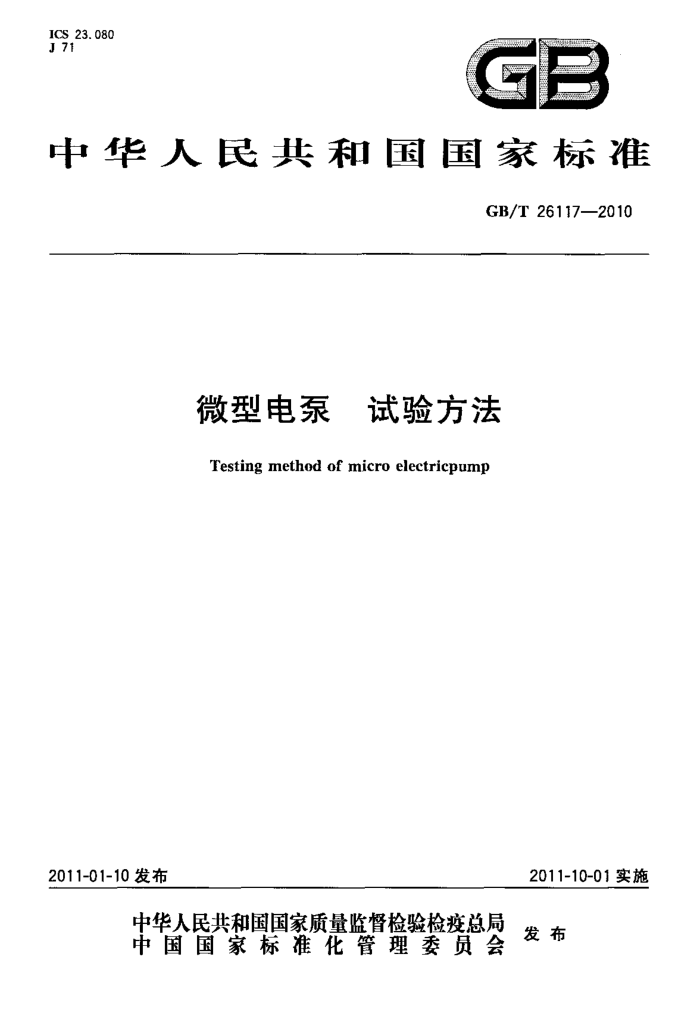

ICS 23. 080 J 71
中华人民共和国国家标准
GB/T26117—2010
微型电泵 试验方法 Testing method of micro electricpump
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26117—2010
目 次
前言 1 范围 2 规范性引用文件 3 试验 4试验记录和试验报告附录A（资料性附录） 试验记录
II
.....
.
19 20 GB/T26117--2010
前 言
本标准的附录A为资料性附录本标准由中国机械工业联合会提出：本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：浙江新界泵业股份有限公司、海城三鱼泵业有限公司、浙江丰球泵业股份有限公
司、温岭市同泰泵业有限公司、合肥华升泵阀有限责任公司、农业部水泵质量监督检验测试中心、国家工业泵质量监督检验中心。
本标准主要起草人：许敏田、李璐璐、楼其锋、彭定泽、何玉杰、杨明江、陶洁宇、栾七一。
I GB/T26117—2010
微型电泵试验方法
1范围
本标准规定了微型电泵的试验方法。规定了微型电泵的试验装置与测试仪表、微型电泵的试验条件、微型电动机的试验、微型电泵的性能试验、汽蚀试验自吸泵的自吸性能试验、微型电泵的试验记录和试验报告等。
本标准适用于电源电压≤440V，频率为50Hz和60Hz的各类电动机与泵共轴的微型电泵（以下简称泵）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1032三相异步电动机试验方法 GB/T3216回转动力泵水力性能验收试验1级和2级（GB/T3216—2005，ISO9906：1999，
MOD)
GB/T9651 单相异步电动机试验方法 GB/T18149 9离心泵、混流泵和轴流泵 水力性能试验规范 精密级（GB/T18149—2000，eqv
ISO5198:1987)
JB/T6664.3自吸泵第3部分：自吸性能试验方法 JB/T8097泵的振动测量与评价方法 JB/T8098泵的噪声测量与评价方法 JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法
3试验 3.1试验内容
泵的试验项目按有关产品标准的要求进行。本标准规定了微型电动机试验、泵的性能试验、泵的汽蚀试验、振动和噪声的测定、自吸泵的自吸性能试验的试验方法。 3.2试验装置与测试仪表 3.2.1试验装置
应采用标准试验装置，如果测量截面处的液流具有如下特性，即可获得最佳的测量条件：
轴对称的速度分布；一等静压分布；一无装暨引起的旋涡。 对于1级和2级，因为实际上不可能完全满足这些要求，所以不需加以证实。 但是如避免在测量截面处附近（小于4倍管直径)存在任何弯头或弯头组合、任何横截面扩大或不
连续性，则有可能防止出现非常不良的速度分布或旋涡。
对于从具有自由液面的池中或从设在闭式回路上液面静止的大容器中引水的标准试验装置，建议人口直管段长度L按下式确定：L/D=K+十5，式中D为管路直径。这点尤其适合1级试验。
上式也适用于在距离为L的上游处有一个未装导流片的简单直角弯头装置。在这样的条件下，就
1 GB/T26117—2010
不一定要在弯头与泵之间的管路设置整流装置。但是对于在紧接泵的上游处既无水池也无静液面容器的闭式回路，则必须保证进人泵的液流没有由装置引起的旋涡，并具有法向对称的速度分布。
可以采取以下措施来避免明显的旋祸：
精心设计测量截面上游的试验回路；因地制宜使用整流装置；取压孔设置得合适，使其对测量的影响减至最小。
建议不在吸人管路中安装节流阀。如果不可避免，例如汽蚀试验时，则阀和泵人口之间的直管段长度应符合GB/T3216的要求。 3.2.2测试仪器仪表
凡用于测量的仪器仪表均应有检定证书或报告，并应按规定周期检定或校准。各类测量仪表的测量精度应满足表1对各测参数系统不确定度的规定。
表1系统不确定度的容许值
容许值
量流量扬程
1级/% ±1. 5 ±1. 0 ±1. 0 ± 0.35
2级/% ±2.5 ±2. 5 ±2.0 ±1. 4
电动机输人功率
转速·
3.3试验条件 3.3.1运转的稳定性 3.3.1.1一般说明
本标准应考虑下述两种情况： a）波动：在取一次读数的时间内，一个物理量的测量值相对其平均值的短周期变动； b）变化：相邻两次读数之间发生的数值改变。
3.3.1.2容许的读数波动及稳定装置的使用 3.3.1.2.1测量系统传输信号的目视直接观测
表2给出了每个要测量的量的容许波动幅度。 如果泵的结构或运转使得信号出现大幅度的波动，则可以采用在测量仪表中或其连接管线中设置
一种能使波动幅度降低到表2给定值范围内的缓冲器来进行测量。
表2容许波动幅度，以测量项目平均值的百分数表示
容许波动幅度
测量项目
1级/%
2级/%
流量扬程
±3
±6
电机输入功率
±2
±1
转速
由于缓冲装置有可能显著影响读数的精度，故应使用对称和线型缓冲器，例如毛细管，须提供至少是个完整的波动周期内的波动积分， 3.3.1.2.2测量系统传输信号的自动记录或累积
当测量系统传翰的信号是由测量装置自动进行记录或累积时，如果具备以下条件则这些信号的最大容许波动幅度可以较表2给出的值大： 2 GB/T26117—2010
a) 使用的测量系统有一个积算装置，它能以要求的精度自动求出为计算一个积分周期（它比对应
的系统的响应时间要长得多》内的平均值所需的积分：
b)1 计算平均值所需的积分可以在以后根据模拟信号工（）的连续或抽样记录来求得（抽样条件应
在试验报告中作出规定）。
3.3.1.3观测组数 3.3.1.3.1稳定条件
如果所有涉及的量的平均值均不随时间面变化，即称该试验条件为稳定条件。实际上，如果对一个试验工况点至少是在10s内观测到的每一量的变化不超过表3中给出的值，即可认为试验条件是稳定的。如果满足此条件，并且其波动值又小于表2中给出的容许值，则对所研究的试验点而言只需记录各独立量的一组读数即可。 3.3.1.3.2不稳定条件
在试验条件的不稳定性导致对试验的精度产生怀疑的情况下，应按以下程序进行处理。 对每一试验点，应以随机的时间间隔（但不少于10s）重复取各个测量量的读数，只有转速和温度充
许进行调整。节流阀、水位、填料函、平衡水的所有调节位管应完全保持不变。
同一量的这些重复读数之间的差异是衡量试验条件不稳定性的一种尺度，这种不稳定性除了试验装置因素外，试验中的泵至少也对试验条件有部分影响。
对每一试验点，最低限度应取3组读数，并应记录每一个独立读数的值和由每组读数导出的效率值。每一量的最大值与最小值的百分率差不得大于表3给出的值。要注意，如果读数次数增加，允许有较大的相差。
这些最大容许差异用以保证由于读数分散所致的不确定度与表5中给出的系统不确定度总合后的
总的测量不确定度不会大于表6给出的值。
应当取得每一量的所有读数的算术平均值作为试验得出的实际值。 如果达不到表3给出的值，则应查明原因，调整试验条件并取一组新的完整计数，亦即原先一组的
所有读数应全部予以废弃。但是不可以因为读数超出限度为由剔除单个读数或剔除成组观测值中某些选定的读数。
表3 3同一置重复测温结果之间的变化限度（基于95%置信限度）
第一量的最大读数和最小读数之间相对乎均值的容许差异流量、扬程、输入功率
条件
读数组数
转 速
1级/% 0. 8 1. 6 2. 2 2.8 2. 9 3. 0
2级/% 1.8 3 5 4, 5 5. 8 5. 9 6. 0
1级/% 0. 3 0. 5 0. 7 0. 8 0, 9 1, 0
2级/% 0. 6 1. 0 1. 4 1. 6 1. 8 2. 0
3 5 7 9 13 >20
稳定
在读数变化过大不是由于测量方法或仪表误差所致因而无法加以消除的情况下，可以用统计分析
方法计算误差限。 3.3.2扬程的调节
扬程的调节采用在出口管路中进行节流来获得试验条件。 3.3.3试验介质
试验介质为“清洁冷水”，其特性应在表4所指的范围内。 GB/T26117—2010
3.4.3电动机的空裁试验 3.4.3.1空载电流和空载损耗的测定
型式试验时，电动机不带负载进行，对单相电容运转电动机型式试验时应在起动后将副绕组开路，在额定电压、额定频率下运转0.5h1h，使机械耗达到稳定，即输人功率相隔15min的两个读数之差不大于前一个读数的3%时，即可开始试验。
试验时施于定子绕组上的电压从1.11.3倍额定电压开始，逐步降低到可能达到的最低电压值，即电流开始回升为止。其间测取7～11点读数。每点应取下列数值：电压、电流（对三相电动机应取三相电压、三相电流）、输入功率。
试验结束应立即在引出电缆端测量定子绕组的直流电阻。 单相电动机转子等值电阻的测量，对单相电动机当空载试验结束测量定子主绕组电阻后，在转子静
止状态下，主绕组施以低值电压，使绕组流过的电流接近额定值，测得此时的电流及输人功率P，转子绕组等值电阻R2按公式(10)计算：
P: (I)2
R20 =
-Rr
..(10)
式中： R2一—试验测得的转子绕组等值电阻，单位为欧(Q)； R—空载试验后测得的定子主绕组电阻，单位为欧(Q）。 对单相电容运转电动机，应测定主、副绕组的有效匝数比K。此时应将电动机空载运转，并将副绕
组开路，对主绕组施加额定电压U并测量副绕组感应电动势E，，然后将电压U。(U.≥118%E.)施于副绕组上，主绕组开路，电动机空载运转，测量主绕组的感应电动势E，其K可按公式(11)计算：
(U.XE.)+ EXU/
K=
.(11)
式中： K 主、副绕组的有效匝数比； U.-.—施加于主绕组的额定电压，单位为伏(V)； U.施加于副绕组的电压，单位为伏(V); E. 测得的主绕组感应电动势，单位为伏（V)； E. 测得的副绕组感应电动势，单位为伏（V）。
3.4.3.2 空载损耗的计算
a) 三相电动机定子绕组}R损耗Paca按公式（12)计算：
(12)
Poeul=3R10
式中： Paeal 空载试验时定子绕组的IR损耗，单位为瓦（W)； I。— 定子相电流，单位为安（A）； Rio— 空载试验后定子绕组的相电阻，单位为欧（Q)。
b）单相电动机定、转子绕组的I"R损耗Pcal按公式（13)计算；
Poet=(R+0.5R)
(13)
式中： Paeu——定子主绕组和转子绕组I"R损耗，单位为瓦（W）； I。 空载试验时定子主绕组电流，单位为安（A）。
c）铁耗Pr和机械耗Pt之和P按公式(14)计算：
P- P. Paeul
...(14)
5
