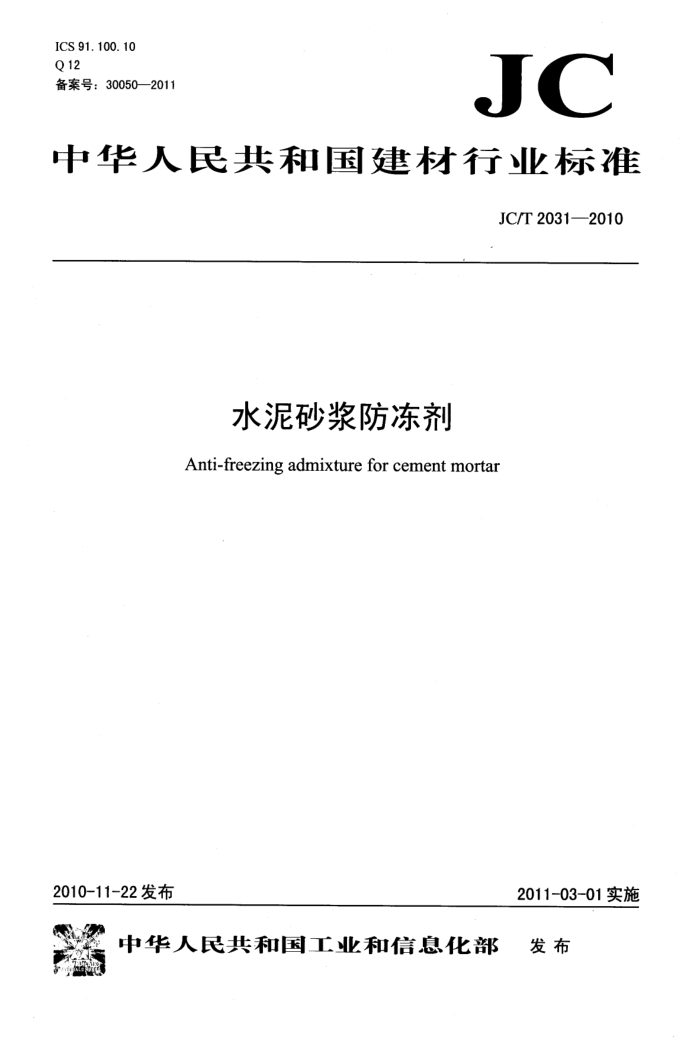

ICS 91.100. 10 Q12 备案号：30050—2011
JC
中华人民共和国建材行业标准
JC/T2031—2010
水泥砂浆防冻剂 Anti-freezing admixture for cement mortar
2010-11-22发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 JC/T20312010
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本标准负责起草单位：中国建筑材料检验认证中心有限公司、建筑材料工业技术监督研究中心、北
京住总集团有限责任公司、山东省建筑科学研究院。
本标准参加起草单位：黑龙江省寒地建筑科学研究院、天津雍阳减水剂厂、北京鑫宏光建材有限公司、唐山华荣建材有限公司、巴斯夫化学建材（中国）有限公司、沈阳恒德外加剂厂。
本标准主要起草人：李春亮、杨斌、鲁统卫、鲍宇清、诸葛顺金、乔渊、王文奎、高永刚、蒋玉川、周宁。 本标准委托中国建筑材料检验认证中心负责解释。 本标准为首次发布。 JC/T2031—2010
水泥砂浆防冻剂
1范围
本标准规定了水泥砂浆防冻剂的术语和定义、分类、要求、试验方法、检验规则、包装、运输、出厂与贮存。
本标准适用于最低使用温度为-5℃、-10℃的水泥砂浆防冻剂。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T208水泥密度测定方法 GB8076—2008混凝土外加剂 GB/T8077—2000混凝土外加剂匀质性试验方法 GB/T14684建筑用砂 CB18588混凝土外加剂中释放氨的限量 JGJ63混凝土用水标准 JGJ/T70建筑砂浆基本性能试验方法标准 JG/T3033试验用砂浆搅拌机
3术语和定义
下列术语和定义适用于本标准。
3. 1
水泥砂浆防冻剂anti-freezingadmixtureforcementmortar 能使水泥砂浆在负温下硬化，并在规定养护条件下达到预期性能的外加剂。
3. 2
基准水泥砂浆referencecementmortar 在标准试验条件下养护，按照本标准规定的试验条件配制不掺防冻剂的水泥砂浆。
3. 3
受检水泥砂浆testedcementmortar 在规定条件下养护，按照本标准规定的试验条件配制掺防冻剂的水泥砂浆。
3.4
受检标养水泥砂浆testedcementmortarcuredinstandardcondition 在标准试验条件下养护，按照本标准规定的试验条件配制掺防冻剂的水泥砂浆。
3. 5
受检负温水泥砂浆testedcementmortarcuredatstatedtemperature 按规定条件在负温下养护，按照本标准规定的试验条件配制掺防冻剂的水泥砂浆。
3.6
规定温度statedtemperature 受检水泥砂浆在负温养护时的温度，该温度允许波动范围为±1℃。本标准的最低使用温度分别为
-5℃、-10℃。
1 JC/T2031—2010
4分类 4.1分类 4.1.1按防冻剂性能分为I型和Ⅱ型。 4.1.2按防冻剂最低使用温度分为-5℃和-10℃。 4.2标记及示例
济想然
按产品名称、型号、使用温度和标准编号顺序标记。 示例：IⅡI型、最低使用温度~10℃的水泥砂浆防冻剂，其标记为：水泥砂浆防冻剂Ⅱ-10JC/T2031-2010 一般要求
5
本标准包括产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及的生产与使用的安全与环保要求，应符合我国相关国家标准和规范的要求。 6技术要求 6.1外观
干粉状产品应均匀一致，不应有结块；液状产品应呈均匀状态，不应有沉淀 6.2匀质性
匀质性应符合表1的要求。
表1水泥砂浆防冻剂匀质性指标
序号 1 2 3
性能指标 0.95S~1.05S 0.95W~1.05W
试验项目
液体砂浆防冻剂固体含量，% 粉状砂浆防冻剂含水率，% 液体砂浆防冻剂密度，g/cm
应在生产厂所控制值的±0.02g/cm
N
粉状砂浆防冻剂细度（公称粒径300um筛余），%
0.95D~1.05D 不大于生产厂控制值
碱含量（Na,0+0.658K0）%
5
注1：生产厂控制值在产品说明书或出厂检验报告中明示注2：表中S、W、D分别为固体含量、含水率和细度的生产厂控制值。
6.3受检水泥砂浆性能
受检水泥砂浆技术性能应符合表2的要求。 6.4氯离子含量
用于钢筋配置部位的水泥砂浆防冻剂的氯离子含量不应大于0.1% 6.5释放氨量
水泥砂浆防冻剂释放氨应符合GB18588的规定。 JC/T2031-2010
表2受检水泥砂浆技术指标
性能指标
试验项目
序号
Ⅱ型 70
I型 100
泌水率比，% 分层度，mm 凝结时间差，min 含气量，%
≤ ≤
30 150~+90 3.0 10
2
M
规定温度，℃
-5 10 100 90
-5 15 100 100
-10 12 100 90
R-7 R28 R-1+28
9 95 85
抗压强度比，%
125 85 70
收缩率比，%
≤
6
抗压强度损失率比，% ≤ 质量损失率比，%
抗冻性（25次冻融循环）
≤
试验方法 7.1匀质性试验
7 福
匀质性指标按GB/T8077—2000第4、5、6、14章的有关规定进行。 7.2受检水泥砂浆试验 7.2.1标准试验条件 7.2.1.1标准试验条件
试验环境成型温度20℃±3℃。标准养护温度20℃±2℃，湿度95%以上。干空养护室温度为20℃ ±1℃，湿度60%±5%。 7.2.1.2样品处理
试验用的原材料试验前应在规定的试验环境中保持至少24h。 7.2.2试件制备及养护 7.2.2.1试验材料 7.2.2.1.1水泥应采用GB8076—2008规定的基准水泥。 7.2.2.1.2试验用砂的细度模数为1.8~2.0,最大粒径2.36mm，含泥量不大于2.0%，其余技术指标符合GB/T14684的规定。 7.2.2.1.3水应符合JGJ63的规定。 7.2.2.2水泥砂浆配合比 7.2.2.2.1基准水泥砂浆的胶砂比应为1：3,用水量应使水泥砂浆稠度为70mm~80mm。 7.2.2.2.2受检水泥砂浆的胶砂比应为1：3；防冻剂用量按生产厂提供的掺量，应采用外掺法加入；用水量应使水泥砂浆稠度为70mm~80mm，在计算用水量时应考虑防冻剂中的水。 7.2.2.3试件养护及试验所需试件数量 7.2.2.3.1水泥砂浆养护
水泥砂浆标准养护条件应符合7.2.1.1规定的要求。 7.2.2.3.2试验项目及所需试件数量（见表3)
