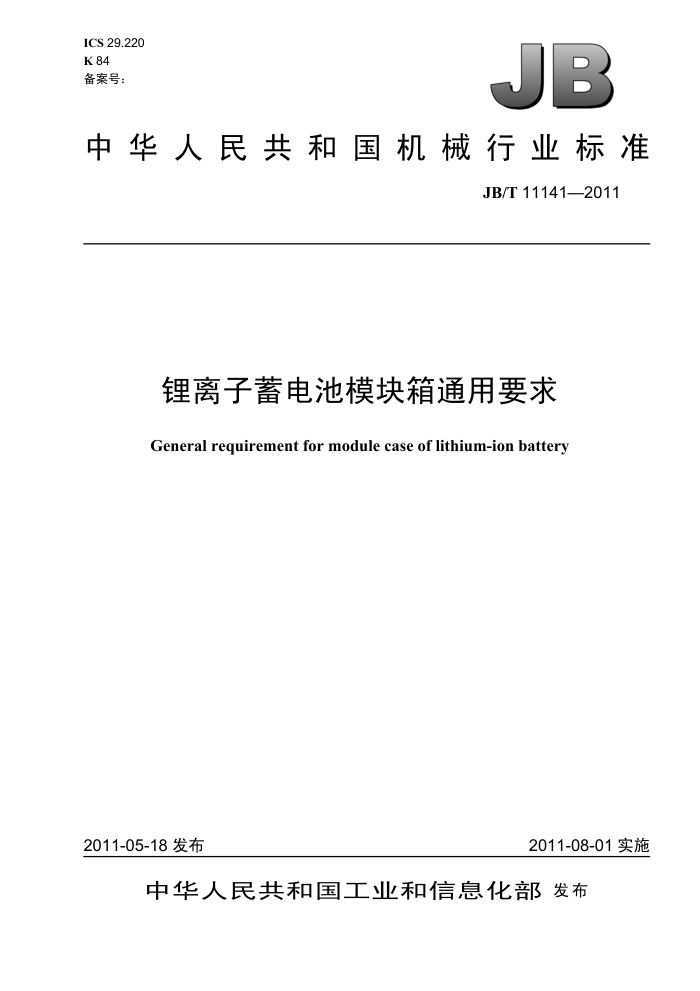

ICS 29.220 K 84 备案号：
B
中华人民共和国机械行业标准
JB/T 111412011
锂离子蓄电池模块箱通用要求
General requirement for module case of lithium-ion battery
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 11141—2011
目 次
前言， 1 范围...
.. III
规范性引用文件. 3 术语和定义. 4型号及分类... 4.1 型号.. 4.2 锂离子蓄电池模块箱， 5技术要求. 5.1 外观. 5.2 外形尺寸及质量.. 5.3 材质要求 5.4 绝缘层 5.5 防护等级.. 5.6 安装和定位装置 5.7 热管理设计 5.8 振动.… 5.9 冲击 5.10 跌落.. 6　试验方法. 6.1 外观... 6.2 外形尺寸和重量 6.3 材质检验. 6.4 防护等级... 6.5 振动试验. 6.6 冲击试验. 6.7 跌落实验.…. 7检验规则... 7.．出厂检验. 7.2 型式试验…… 8 检验规则.
2
....................
...................
.....................
....2
.
........
...................................
....................................
.3
......
....3
......4
...................................
....................................
...4
标志、包装、运输和贮存 9.1 标志. 9.2 包装.. 9.3 运输. 9.4 贮存.. 附录A（规范性附录）组成通用型锂离子蓄电池模块用锂离子蓄电池尺寸图1锂离子蓄电池模块箱的型号表示方法，图2动力锂电池模块箱
9
..5
.......................
............................
6
.
1 JB/T 11141—2011
图 3 有阻燃绝缘层的金属箱体表1模块箱检验规则表 A.1 通用型锂离子蓄电池模块箱（12V系列）表 A.2 通用型锂离子蓄电池模块箱（24V系列）表 A.3 通用型锂离子蓄电池模块箱（36V系列）表 A.4 通用型锂离子蓄电池模块箱（48V系列）
.....3
.
............................................
............................
...6
..8
II JB/T 11141—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由机械科学研究总院归口。 本标准负责起草单位：机械科学研究总院、中国电子商会电源专业委员会。 本标准参加起草单位：机械科学研究总院先进制造技术研究中心、中信国安盟固利新能源科技有限
公司、比亚迪股份有限公司、天空能源（洛阳）有限公司、河南浦州电动汽车有限责任公司、东莞新能源科技有限公司、北京电源行业协会。
本标准起草人：钱良国、刘正耀、沈晞、程宝利、毛永志、肖亚玲、郝永超、黄世霖本标准为首次发布。
II JB/T 11141—2011
锂离子蓄电池模块箱通用要求
1范围
本标准规定了锂离子蓄电池模块箱的术语和定义、型号及分类、技术要求、试验方法、检验规则、 检验项目、标志、包装、运输和贮存。
本标准适用于由大于或等于6 A·h 的锰酸锂、磷酸亚铁锂等锂离子蓄电池组成的锂离子蓄电池模块用模块箱及通用型锂离子蓄电池模块。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的弓引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4208一2008外壳防护等级（IP 代码） 3术语和定义
下列术语和定义适用于本文件。
3.1
锂离子蓄电池模块箱 module case for lithium-ion battery 用于组成锂离子蓄电池模块的箱体总成，包括箱体及机械零部件。
4型号及分类 4.1型号
锂离子蓄电池模块箱的型号组成如图1所示。 ◆国一回×wx回回
蓄电池模块箱的安装固定方法：
空——无安装固定装置 L——采用螺钉安装固定 K——快速装卸方式
蓄电池模块箱最大外形尺寸的高度，单位为mm 蓄电池模块最大外形尺寸的宽度，单位为mm
蓄电池模块箱的结构代码第二部分，由三位数字组成
000～999- 标准型蓄电池模块箱结构代码 100～299— 一保留 300～399- 专用型蓄电池模块箱结构代码
蓄电池模块箱结构代码第一位数字：
-标称电压为12V的蓄电池模块箱 -标称电压为24V的蓄电池模块箱 -标称电压为36V的蓄电池模块箱
2-
6-
4——标称电压为 48V的蓄电池模块箱蓄电池模块箱标识码
图1锂离子蓄电池模块箱的型号表示方法
1 JB/T 11141—2011
示例：X2001表示标称电压为24V，结构代码为001，无安装定位装置的锂离子蓄电池模块箱。 4.2锂离子蓄电池模块箱 4.2.1通用蓄电池模块箱
通用蓄电池模块箱供安装通用能量型锂离子蓄电池模块和通用功率型锂离子蓄电池模块用。其外形见图2。
长
高
图2动力锂电池模块箱
通用锂离子蓄电池模块箱的宽为规定值，高和长仅规定最大尺寸，实际产品允许小于最大尺寸。 12V系列通用锂离子蓄电池模块箱外形尺寸见表A.1。 24V系列通用锂离子蓄电池模块箱外形尺寸见表A.2。 36V系列通用锂离子蓄电池模块箱外形尺寸见表A.3。 48V系列通用锂离子蓄电池模块箱外形尺寸见表A.4。
4.2.2专用蓄电池模块箱
专用锂离子蓄电池模块箱的外形尺寸在相关产品标准中做出具体规定
5技术要求
5.1　外观
电池箱外观不得有变形及防护漆脱落，表面平整、干燥、无外伤、无污物，标志清晰 5.2外形尺寸及质量
电池箱的外形尺寸应符合 4.2的规定。外形尺寸及质量的具体要求应符合制造厂商提供的产品技术文件的规定。 5.3材质要求
构成锂离子蓄电池模块箱的材料，可以是钢质、轻金属材料或高强度阻燃非金属材料。 5.4绝缘层
箱体采用钢质或轻金属材料时，箱体内部与锂离子蓄电池之间应有阻燃绝缘层（见图3）。具体要求应符合相关产品标准的具体规定。绝缘电阻应大于 10 MQ，介电强度应大于 AC2500V。 5.5防护等级
户内使用的锂离子蓄电池模块箱防护等级应不低于GB4208一2008中规定的IP20。 户外固定使用锂离子蓄电池模块箱防护等级应不低于GB4208一2008中规定的IP54。 户外移动使用和机载锂离子蓄电池模块箱防护等级应不低于GB4208一2008中规定的IP55 当合同中有具体规定时，应符合合同中的规定。 应在易于连接的位置设置安全接地端子，并设置明显的接地符号。装有电气元器件的门应有安
全接地端子，并与柜体用导线连接。连接地线的螺钉和接地点不应用作其他任何机械紧固用途。
