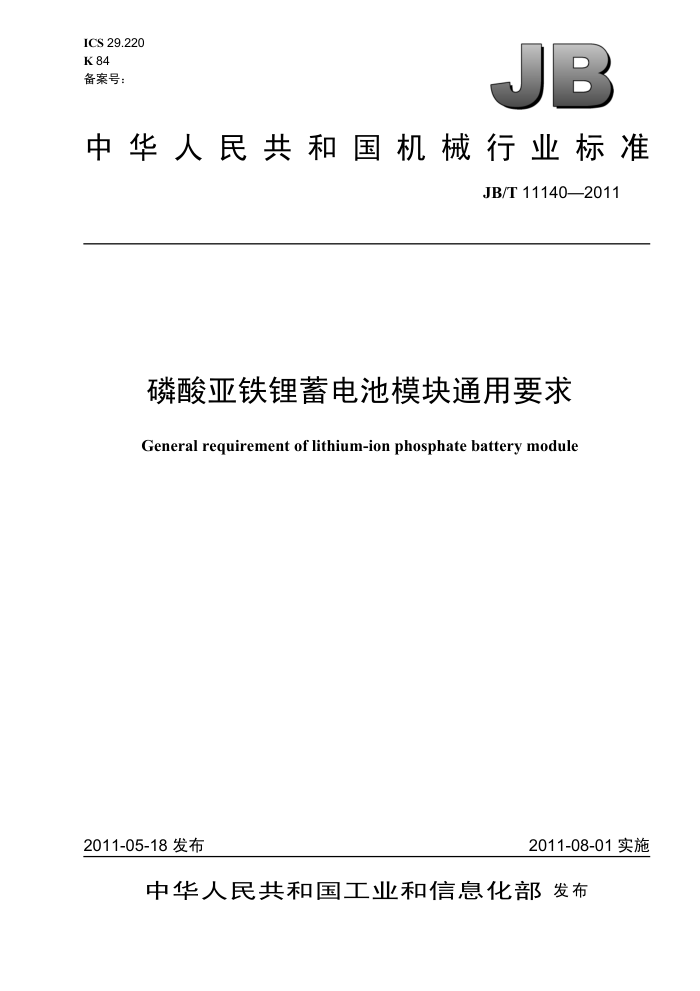

ICS 29.220 K 84 备案号：
中华人民共和国机械行业标准
JB/T 111402011
磷酸亚铁锂蓄电池模块通用要求
General requirement of lithium-ion phosphate battery module
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 11140—2011
目 次
前言， 1 范
规范性引用文件. 3 术语和定义. 4　分类与型号... . 分. 4.2 型号... 4.3磷酸亚铁锂蓄电池模块的组成 5　技术要求. 5.1 外观.. 5.2 极性.…. 5.3 外形尺寸及质量. 5.4 技术要求. 5.5 安全性.…. 5.6 环境要求… 5.7 电磁兼容性（EMC） 6 试验方法 6.1 试验条件 6.2 外观.. 6.3 极性.…. 6.4 外形尺寸及质量 6.5 磷酸亚铁锂电池模块一致性试验. 6.6 接口和通信协议 6.7 电能（kW·h）试验 6.8 使用寿命试验 6.9 消耗峰值功率 6.10 绝缘电阻.…. 6.11 电磁兼容性试验 7检验规则. 7.1 检验分类. 7.2 出厂检验, 7.3 型式试验.. 7..4检验规则. 8标志、包装、运输和贮存 8.1 标志... 8.2 包装. 8.3 运输
附录A（资料性附录）能量型磷酸亚铁锂蓄电池模块优选系列图1磷酸亚铁锂蓄电池模块型号表示方法，表1能量型磷酸亚铁锂蓄电池模块标称电压和工作电压范围. 表2功率型磷酸亚铁锂蓄电池模块标称电压和工作电压范围……. 表A.1磷酸亚铁锂蓄电池模块的型号和规格（12V系列） ...... 表 A.2能量型磷酸亚铁锂蓄电池模块的型号和规格（24V系列）表 A.3 能量型磷酸亚铁锂蓄电池模块的型号和规格（36V系列）表 A.4 能量型磷酸亚铁锂蓄电池模块的型号和规格（48V系列）表 A.5 能量型磷酸亚铁锂蓄电池模块的型号和规格（72V系列）
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由机械科学研究总院归口。 本标准负责起草单位：机械科学研究总院、中国电子商会电源专业委员会。 本标准参加起草单位：机械科学研究总院先进制造技术研究中心、比亚迪股份有限公司、咸阳威力
克能源有限公司、万向电动汽车有限公司、天空能源（洛阳）有限公司、上海贯裕能源科技有限公司、 北京神州巨电新能源技术开发有限公司、山东润峰集团新能源科技有限公司、北京安华联合能源科技有限责任公司、吉林省锂离子电池材料科技创新中心、广州市鹏辉电池有限公司、广州丰江电池新技术有限公司、深圳科士达科技股份有限公司、深圳邦凯新能源股份有限公司、赛恩斯能源科技有限公司、深圳新宙邦科技股份有限公司、东莞新能源科技有限公司、北京电源行业协会。
本标准起草人：钱良国、江文锋、鲁剑、程宝利、闫建忠、王清泉、卢祥军、张翠芬、谢海明、程
建聪、郝永超、薛建军、李秀华、曹建华、董明、肖亚玲、吴凯、林道勇、刘正耀。
本标准为首次发布。
III JB/T 11140—2011
磷酸亚铁锂蓄电池模块通用要求
１范围
本标准规定了由等于或大于 6 A·h 的磷酸亚铁锂蓄电池组成的磷酸亚铁锂蓄电池模块的术语和定义、分类、基本参数、技术要求、检验规则、标志、包装、运输和贮存等。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T11137—2011　锂离子蓄电池总成通用要求 JB/T11139—2011锰酸锂蓄电池模块通用要求 JB/T11141—2011锂离子蓄电池模块箱通用要求 SJ/T11364一2006　电子信息产品污染控制标识要求
3术语和定义
JB/T 11137一2011 中界定的术语和定义适用于本文件。
4分类与型号 4.1分类 4.1.1按蓄电池类型分为：
一能量（Energy）型磷酸亚铁锂蓄电池模块（代号E); -功率（Power）型磷酸亚铁锂蓄电池模块（代号P）。
4.1.2按蓄电池管理系统（BMS）功能配置分为：
标准型（代号B); 一基本型（代号J); -I/O型（代号I); 均衡型（代号H)
4.2型号
M FBnmn-UN--xxxxZ
蓄电池模块箱结构代码（见4.2.5）峰值放电电流为额定放电电流的倍数（见4.2.4）
额定放电电流，单位为A（见4.2.4）蓄电池模块串联的单体蓄电池的数量（见4.2.3）
组成蓄电池模块的单体蓄电池的标称电压，单位为V（见4.2.3）蓄电池模块的额定电能，单位为kW·h（见4.2.2）
蓄电池模块的类型代码（见4.2.1）组成蓄电池模块的蓄电池种类为磷酸亚铁锂蓄电池（见4.2.1）
蓄电池模块标识码（见4.2.1）图1磷酸亚铁锂蓄电池模块型号表示方法
1 JB/T 11140—2011
磷酸亚铁锂蓄电池模块的型号由类型代码、额定电能（单位为kW·h）、标称电压、串联电池的数量、额定放电电流、峰值放电电流倍数和电池模块箱结构代号组成。
磷酸亚铁锂蓄电池模块型号表示方法如图1所示。 示例：型号为MFEB5.00-48/16-50/9-4007的磷酸亚铁锂蓄电池模块标识表示：
-MFEB：标准配置（B）的能量型（E）磷酸亚铁锂蓄电池（F）模块（M); —5.00：额定电能为5.00kW·h; 一48/16：采用16个（16）蓄电池串联组成的标称电压为48V（48）的蓄电池模块；
-50/9：额定放电电流为50A（50），最大放电电流为450A（50A×9)； -4007：蓄电池模块采用类型代码为4007的标准型蓄电池模块箱。
4.2.1类型代码
锂离子蓄电池模块的类型代码由四个字符组成：第一个字符（M)：蓄电池模块标识码第二个字符（F)：蓄电池种类，磷酸亚铁锂蓄电池; 第三个字符（B)：蓄电池类型，见 4.1.1; 第四个字符（C)：蓄电池管理系统（BMS）功能配置，见4.1.2。
4.2.2额定电能
额定电能由三个有效阿拉伯数字表示，单位为千瓦·时（kW·h)。 当额定电能小于 10kW·h 时，保留2位小数，如9.85kW·h; 当额定电能大于或等于10kW·h 而小于100kW·h 时，保留1位小数，如13.7kW·h; 当额定电量大于或等于100kW·h，用3位整数表示，如143kW·h。
4.2.3标称电压/模块数量
组成锂离子蓄电池总成的电池模块的标称电压（U)，单位为V 组成锂离子蓄电池总成的电池模块的数量（N)。 蓄电池总成的标称电压等于各模块标称电压的代数和。
4.2.4额定放电电流/峰值放电电流倍数
额定放电电流为锂离子蓄电池模块额定放电电流（I)，单位为A。 最大放电电流为额定放电电流值与峰值放电电流倍数（K）的乘积，单位为A。
4.2.5模块箱结构代码
锂离子电池模块箱结构代码见 JB/T11141一2011的规定。 4.3磷酸亚铁锂蓄电池模块的组成
磷酸亚铁锂蓄电池模块的组成与锰酸蓄电池模块相同，见 JB/T 11139一2011中附录A的规定。 5技术要求 5.1外观
磷酸亚铁锂蓄电池模块外壳不得有变形及裂纹，且无污物、干燥，标志清晰。 5.2极性
磷酸亚铁锂蓄电池模块极性应与标志的极性相一致。正极标志为红色“④”，负极标志为黑色“θ” 5.3外形尺寸及质量
磷酸亚铁锂蓄电池模块外形尺寸应符合JB/T11139一2011中的规定，质量应符合制造厂商提供的技术文件的规定。 5.4技术要求 5.4.1锂离子蓄电池
组成磷酸亚铁锂蓄电池模块的锂离子蓄电池和标称容量应符合 JB/T11139一2011中5.4.1的规定。
