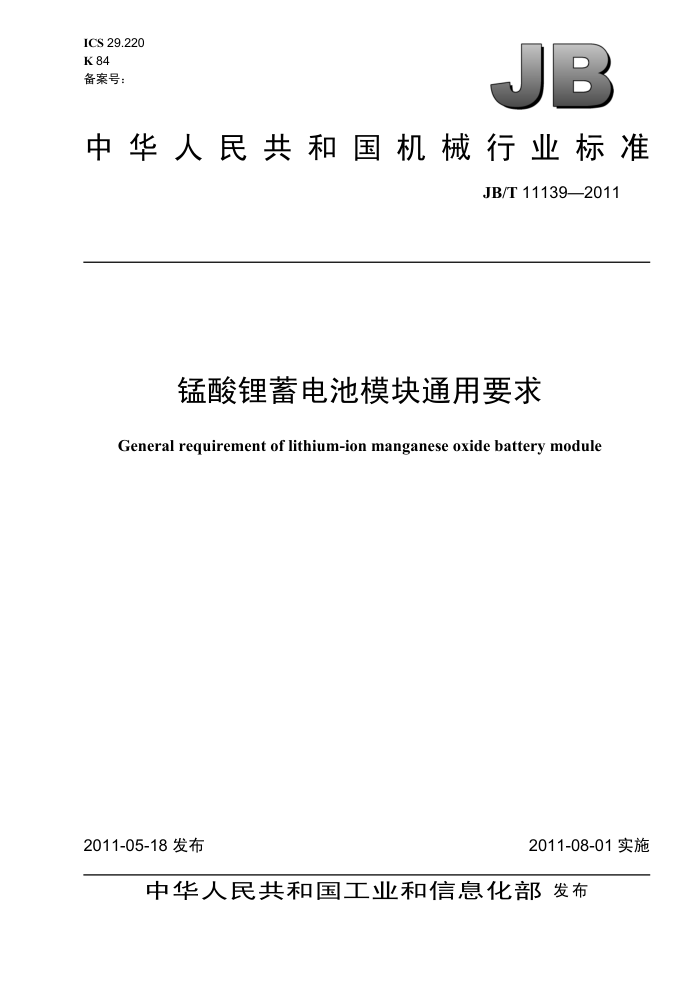

ICS 29.220 K 84 备案号：
B
中华人民共和国机械行业标准
JB/T 11139—2011
锰酸锂蓄电池模块通用要求
General requirement of lithium-ion manganese oxide battery module
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化部发布 JB/T 11139—2011
目 次
前言， 1 范围...
. I
规范性引用文件.. 3 术语和定义. 4　分类与型号... . 分.. 4.2 型号..…. 4.3 锰酸锂蓄电池模块的组成 5　技术要求. 5.1 外观.. 5.2 极性.. 5.3 外形尺寸及质量 5.4 技术要求. 5.5 安全性... 5.6 环境要求 5.7 电磁兼容性（EMC） 6 试验方法.… 6.1 试验条件 6.2 外观.. 6.3 极性.…. 6.4 外形尺寸及质量 6.5 锰酸锂电池模块- -致性试验 6.6 接口和通信协议 6.7 电能（kW·h）试验 6.8 使用寿命试验.. 6.9 消耗峰值功率 6.10 绝缘电阻. 6.11 电磁兼容性试验 7检验.. 7.1 检验分类. 7.2 出厂检验. 7.3 型式试验... 7.4检验规则.. 8标志、包装、运输和贮存 8.．标志... 8.2包装.. 8.3运输和贮存附录A（规范性附录）锰酸锂蓄电池模块的组成..
A.1概述.. A.2标准型蓄电池模块的组成. A.3均衡型蓄电池模块的组成， A.4基本型蓄电池模块的组成... A.5I/O 型蓄电池模块的组成. 附录B（资料性附录）能量型锰酸锂蓄电池模块优选系列图1 锰酸锂蓄电池模块型号表示方法. 图2快速熔断器安装位置图 3 电磁兼容性测试电路图 4 锂离子蓄电池模块安全标志.… 图 A.1 标准型蓄电池模块的组成图 A.2 均衡型蓄电池模块的组成… 图 A.3 基本型蓄电池模块的组成... 图A.4外置式 I/O型蓄电池模块的组成..…. 图 A.5内置式 I/O 型蓄电池模块的组成.. 表1 能量型锰酸锂蓄电池优选系列. 表 2 功率型锰酸锂蓄电池优选系列. 表 3 锰酸锂蓄电池模块接口和通信协议可靠性试验的要求表4 能量型锰酸锂蓄电池模块标称电压和工作电压范围，表 5 功率型锰酸锂蓄电池模块标称电压和工作电压范围表6锂离子蓄电池模块的属性定义设备的组成表7检验规则. 表B.1能量锰酸锂蓄电池模块的型号和规格（24V系列）表 B.2 能量型锰酸锂蓄电池模块的型号和规格（36V系列）表 B.3 能量型锰酸锂蓄电池模块的型号和规格（48V系列）表 B.4 能量型锰酸锂蓄电池模块的型号和规格（72V系列）
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由机械科学研究总院归口。 本标准负责起草单位：机械科学研究总院、中国电子商会电源专业委员会。 本标准参加起草单位：机械科学研究总院先进制造技术研究中心、中信国安盟固利新能源科技有限
公司、广州市鹏辉电池有限公司、赢创德固赛（中国）投资有限公司上海分公司、成都中科来方能源科技有限公司、东莞新能源科技有限公司、北京电源行业协会
本标准起草人：钱良国、雷向利、郝永超、刘正耀、薛建军、李秋荻、邓正华、肖亚玲、伍渊明。 本标准为首次发布。
II JB/T 11139—2011
额定放电电流、峰值放电电流倍数和电池模块箱结构代号组成。
锰酸锂蓄电池模块型号表示方法如图1所示。
M MBnnn --xxxx
蓄电池模块箱结构代码（见4.2.5）峰值放电电流为额定放电电流的倍数（见4.2.4）
额定放电电流，单位为A（见4.2.4）蓄电池模块串联的单体蓄电池的数量（见4.2.3）
组成蓄电池模块的单体蓄电池的标称电压，单位为V（见4.2.3）蓄电池模块的额定电能，单位为kW·h（见4.2.2）蓄电池模块的类型代码（见4.2.1）组成蓄电池模块的蓄电池种类为锰酸锂蓄电池（见4.2.1）蓄电池模块标识码（见4.2.1）
图1锰酸锂蓄电池模块型号表示方法
示例：型号为MMEB5.20-48/12-50/9-4007的锰酸锂蓄电池模块表示
-MMEB：标准配置（B）的能量型（E）锰酸锂蓄电池（M）模块（M); -5.20：额定电能为 5.20kW·h; -48/12：采用12个（12）蓄电池串联组成的标称电压为48V的蓄电池模块； —50/9：额定放电电流为50A，最大放电电流为450A（50A×9); 一4007：蓄电池模块采用类型代码为 4007 的标准型蓄电池模块箱。
4.2.1类型代码
锂离子蓄电池模块的类型代码由四个字符组成：第一个字符（M)：蓄电池模块标识码; 第二个字符（M)：蓄电池种类，锰酸锂蓄电池; 第三个字符（B)：蓄电池类型，见4.1.1; 第四个字符（C)：蓄电池管理系统（BMS）功能配置，见4.1.2。
4.2.2额定电能
额定电能由三个有效阿拉伯数字表示，单位为千瓦·时（kW·h）当额定电能小于 10 kW·h 时，保留 2 位小数，如9.85kW·h; 当额定电能大于或等于10kW·h而小于100kW·h时，保留1位小数，如13.7kW·h; 当额定电量大于或等于 100kW·h 时，用3位整数表示，如143kW·h。
4.2.3标称电压
组成锂离子蓄电池模块的标称电压（U)，单位为V。 4.2.4额定放电电流/峰值放电电流倍数
额定放电电流为锂离子蓄电池模块额定放电电流（I)，单位为A。 最大放电电流为额定放电电流值与峰值放电电流倍数（K）的乘积，单位为A。
4.2.5模块箱结构代码
锂离子电池模块箱结构代码应符合 JB/T11141一2011中的规定。 4.3锰酸锂蓄电池模块的组成
锰酸锂蓄电池模块的组成应符合附录 A的规定。
