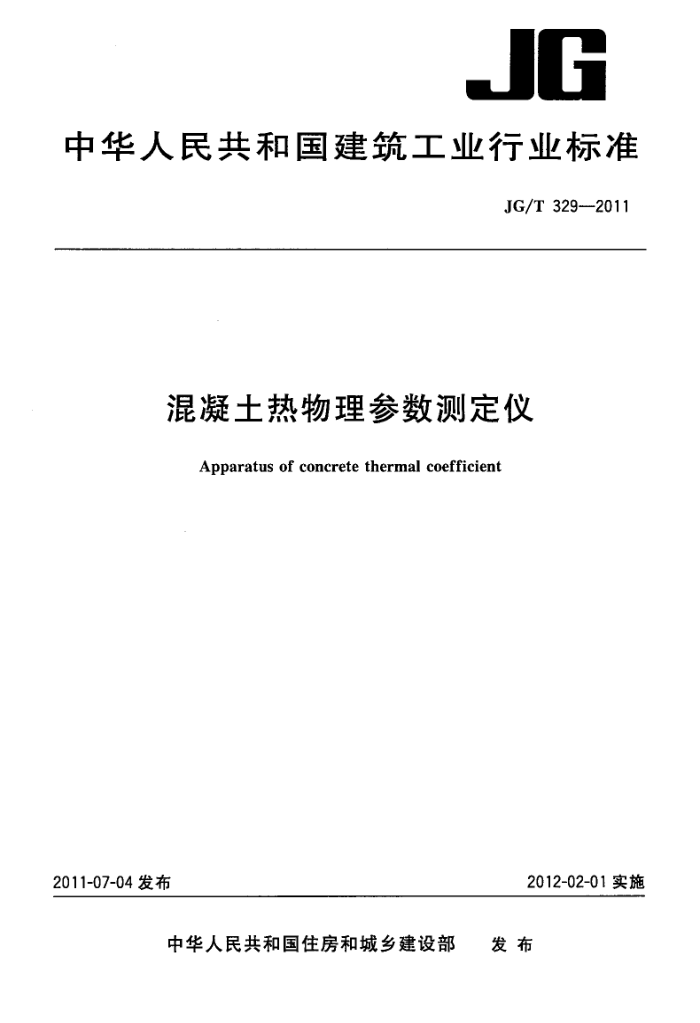

JG
中华人民共和国建筑工业行业标准
JG/T 3292011
混凝土热物理参数测定仪
Apparatus of concrete thermal coefficient
2012-02-01实施
2011-07-04发布
发布
中华人民共和国住房和城乡建设部 JG/T329—2011
目 次
前言 1范围 2规范性引用文件 3术语和定义
分类与标记组成及使用条件
5
6 要求 7 试验方法 8检验规则· 9标志、包装、运输和贮存附录A（资料性附录） 混凝土热扩散率逆向热扩散测定法附录B（规范性附录）水修正值试验方法
人王 JG/T 329—2011
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑工程标准技术归口单位归口。 本标准负责起草单位：中国建筑科学研究院、广西建工集团第二建筑工程有限责任公司。 本标准参加起草单位：中国水利水电科学研究院、舟山市博远科技开发有限公司、天津市天宇实验
仪器有限公司、苏州市东华试验仪器有限公司、建研建材有限公司。
本标准主要起草人：田冠飞、冷发光、姜福田、纪国晋、诸华丰、王雪昌、王玉杰、田凯、李德智、 鲍克蒙。
I JG/T329—2011
混凝土热物理参数测定仪
1范围
本标准规定了混凝土热物理参数测定仪（以下简称热参数仪）的分类与标记，组成及使用条件，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于热参数仪的设计、生产和质量检验。
规范性引用文件
2
下列文件对于本标准的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本标
准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T4214.1声学家用电器及类似用途器具噪声测试方法第1部分：通用要求 GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB4706.13家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求 GB4706.17家用和类似用途电器的安全电动机-压缩机的特殊要求 GB4706.19家用和类似用途电器的安全 全液体加热器的特殊要求 SL352水工混凝土试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
热扩散率thermaldiffusivity 材料在冷却或加热过程中，各点达到同样温度的速率，也称为导温系数。
3.2
比热容specificheat 单位质量的物质温度升高或降低1℃所吸收或放出的能量，也称为比热。
3. 3
热线胀系数 coefficient of linear thermal expansion 单位温度变化所引起材料单位长度的变化率。
3. 4
绝热温升adiabatictemperaturerise 处于绝热状态的混凝土，由胶凝材料水化导致的某一时刻的温升值
4分类与标记
4.1分类
热参数仪（代号：ATC)分为， a）A型，用于绝热温升和比热容测定： b）B型，用于绝热温升、比热容、热扩散率和热线胀系数测定。
1 JG/T329—2011
4.2标记 4.2.1标记方法
热参数仪标记由热参数仪代号、分类代号和本标准编号组成。表示如下：
本标准编号：JG/T329—2011 分类代号：A、B 热参数仪代号：ATC
4.2.2标记示例
a) 测定项目为绝热温升和比热容的热参数仪表示为：ATCAJG/T329一2011； b) 测定项目为绝热温升、比热容、热扩散率和热线胀系数的热参数仪表示为：ATCBJG/T329-
2011。
5组成及使用条件
5.1组成
A型热参数仪主要由绝热温升试验装置、比热容加热装置、温度传感器和控制系统等组成。B型热参数仪主要由绝热温升试验装置、比热容加热装置、热扩散率和热线胀系数试验装置、温度传感器及控制系统等组成。绝热温升试验装置、比热容加热装置及热扩散率和热线胀系数试验装置结构组成示意图分别见图1、图2和图3。
?
说明： 1- 一绝热试验箱；
一试样桶； 3- 一混凝土试样； 4,8- 温度传感器； 5-—风扇;
2-
制冷器；制热器；一温度测量与仪器控制系统。
6 A 9
图1绝热温升试验装置
2
