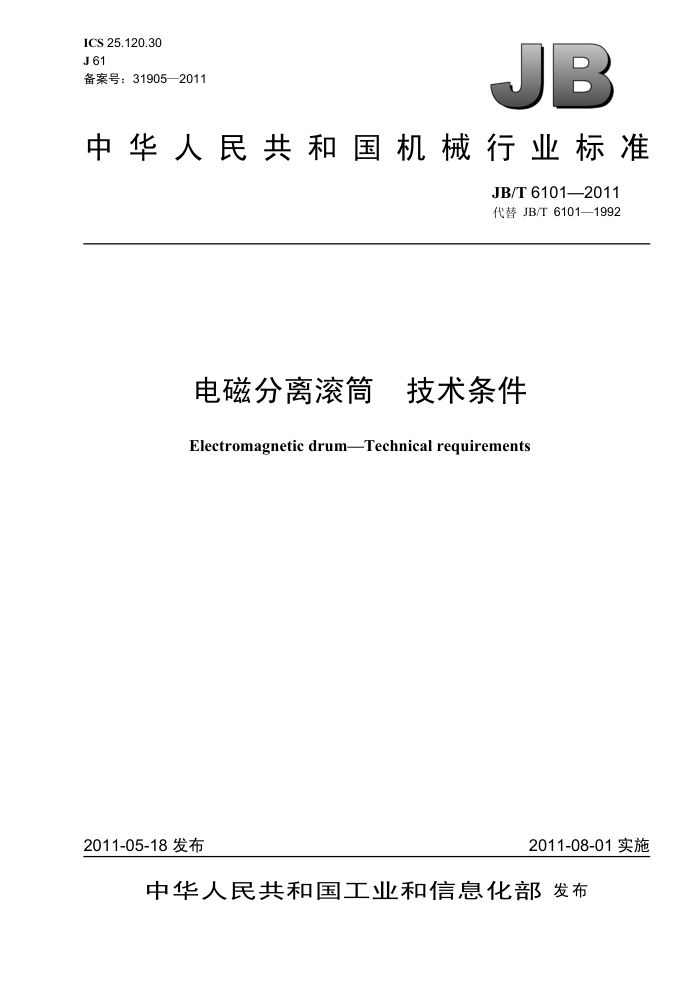

ICS 25.120.30 J 61 备案号：31905—2011
B
中华人民共和国机械行业标准
JB/T 61012011 代替 JB/T 6101—1992
电磁分离滚筒 技术条件
Electromagnetic drum-Technical requirements
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 6101—2011
目 次
前言。
.....I.
范围..…. 规范性引用文件.
1
2 3 技术要求.. 4 试验方法.….
检验规 5.1出厂检验.… 5.2型式检验 6标志、包装和贮存
.2
....................................
2
.........
..............
........
保用期.
7
......... 3 JB/T 6101—2011
前言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准代替JB/T6101—1992《电磁分离滚筒技术条件》，与JB/T6101—1992相比主要技术变化如
下：
引用标准均为现行适用版本代替；调整了部分条款的顺序; 删除了部分已不适用的规范性引用文件；删除了首次大修期的内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：青岛铸造机械集团公司、济南铸造锻压机械研究所有限公司、青岛双星机械有限
公司、青岛三锐机械制造有限公司。
本标准主要起草人：吴正涛、邢海伟、王德志、丁仁相、阎作修。 本标准所代替标准的历次版本发布情况：
-JB/T 6101—1992。
III JB/T 6101—2011
4　试验方法 4.1本标准3.3、3.5、3.6检验所用仪表等级不应低于1.5级。 4.2本标准3.4 的检验，在额定电流条件下，用准确度等级不低于2.5级的特斯拉计，在滚筒表面工作区内测出各磁极磁场强度的最高值和最低值，以算术平均值计 4.3本标准 3.7 的检验：将电流调整为额定励磁电流，将料层厚度调整至与设计生产率相应的平均厚度，在 100kg 型砂中加入10kg 质量为0.001kg～0.2kg 不等的常见铁磁性物料进行试验，然后将磁选出来的铁磁性物料称重，按公式（1）计算分离率A:
Wl×100% °
A=→
（1)
W2
式中: A一分离率，（%);
Wi——磁选出来的铁磁性物料质量，单位为千克（kg); W2一一放入型砂中的总铁磁性物料质量，单位为千克（kg）。
4.4　本标准 3.10 的检验：按 GB/T 17421.1 的规定进行。 4.5本标准 3.8 的检验：在连续空运转时间 4 h 后进行。 5检验规则 5.1出厂检验 5.1.1每台电磁分离滚筒，应经制造厂技术检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2出厂检验应按本标准3.3～3.5、3.8～3.10进行，所检项目应全部合格 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转厂生产的试制定型鉴定时； b）正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时; c）停产2年以上恢复生产时; d）国家质量监督机构提出进行型式检验要求时。
5.2.2型式检验时抽检样品的数量：
当每批产量小于或等于10台时，抽检样品1台；当每批产量大于10台时，抽检样品3台，
5.2.3型式检验应按第3章全部项目进行检验，所检项目应全部合格。 6标志、包装和贮存 6.1应在电磁分离滚筒的明显部位固定符合GB/T13306的产品标牌，并标明下列内容：
a）制造厂名称; b）产品型号、名称; c）制造日期或出厂编号; d）产品规格（直径X宽）。
6.2电磁分离滚筒的外露加工表面应涂防锈剂后进行包装。 6.3电磁分离滚筒的包装应符合JB/T8356.1的规定。 6.4电磁分离滚筒应贮存在干燥的库房中。
2
