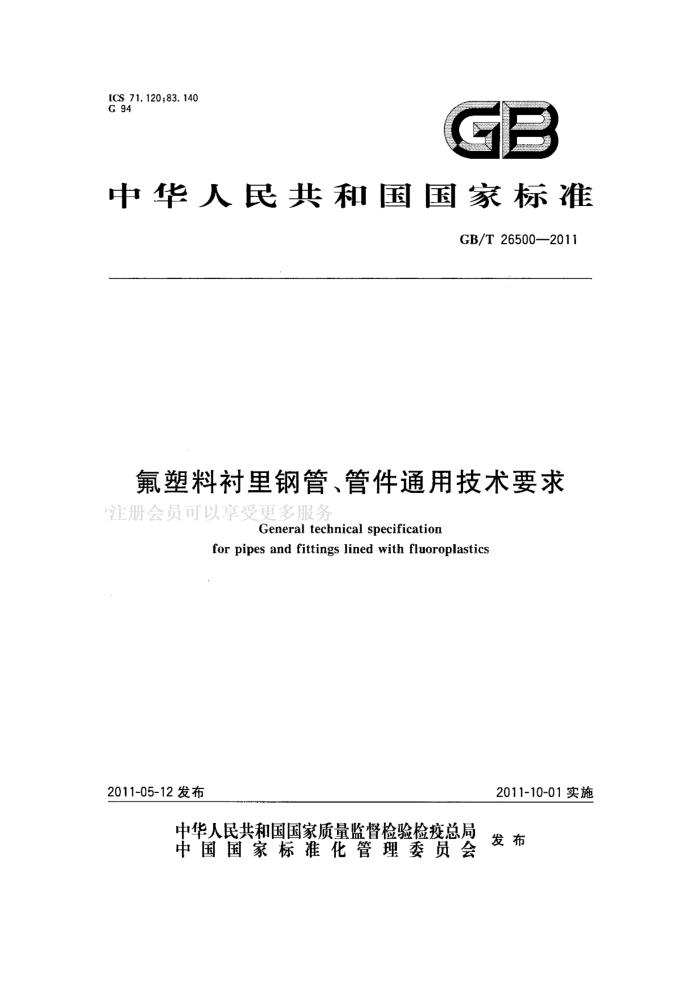

ICS 71. 120;83. 140 G 94
G
中华人民共和国国家标准
GB/T 26500—2011
氟塑料衬里钢管、管件通用技术要求注册会员可以享受更多服务
General technical specification
for pipes and fittings lined with fluoroplastics
2011-10-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T26500—2011
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义 4 产品分类和结构 5 材料 6 设计 7 要求· 8 试验方法··
1
..+
.9
10 10
11 12 13
检验规则 10 标志、包装、运输和贮存参考文献
9 GB/T 26500—2011
前言
本标准与ASTMF1545-1997(2003年重新确认)《塑料衬里钢管、管件及法兰的要求规范》的一致性程度为非等效。主要差异如下：
ASTMF1545标准的塑料衬里材料包括PP和PVDC，本标准不包括PP和PVDC；一ASTMF1545标准的氟塑料衬里材料总共6种，本标准合并为5种（本标准将ASTMF1545
中两种PVDF合并为一种)； -.ASTMF1545标准中的管道尺寸是英制的，本标准转化为公制，并且进行了圆整；一ASTMF1545标准中的法兰等级是125磅、150磅、300磅，本标准转化为中国标准的法兰
等级； —ASTMF1545标准中的管道公称尺寸为1"~24"，本标准为25mm～600mm； —ASTMF1545标准中的管道制品没有具体的结构尺寸，本标准予以增加； ..一ASTMF1545标准内容包括了测试方法，本标准的测试方法直接引用了化工行业标准的测试
方法。
专注本标准由中国石油和化学工业联合会提出务
本标准由全国非金属化工设备标准化技术委员会(SAC/TC162)归口。 本标准起草单位：温州赵氟隆有限公司、天华化工机械及自动化研究设计院、温州市氟塑设备制造
广、温州市超星钢塑复合广、温州市质量技术监督检测院、温州特种塑料研究所。
本标准主要起草人：赵君、赵炜、陈国龙、张俊科、陈烈、林瑞华、应仁爱、李国林。 GB/T26500—2011
氟塑料衬里钢管、管件通用技术要求
1范围
本标准规定了氟塑料衬里钢管、管件的产品分类和结构、材料、设计、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于由金属外壳与氟塑料衬里组成的直管与管件制品。氟塑料包括聚四氟乙烯（PTFE)、聚全氟乙丙烯（FEP）、聚偏氟乙烯（PVDF)、乙烯和四氟乙烯共聚物（ETFE)、可熔性聚四氟乙烯(PFA)。
本标准适用于设计压力不大于2.5MPa；使用介质为气体、液化气体、蒸汽或可燃、易爆、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体；且公称尺寸为DN25mm～DN600m范围的管道。
本标准也适用于上述介质、工况、直径的耐负压管道。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1047—2005 管道元件DN(公称尺寸）的定义和选用 GB/T1048—2005 管道元件PN(公称压力）的定义和选用 GB/T8163—2008 输送流体用无缝钢管 GB/T12229—2005 通用阀门碳素钢铸件技术条件 GB/T12459—2005 钢制对焊无缝管件 GB/T13401—2005 钢板制对焊管件 GB/T14976—2002 流体输送用不锈钢无缝钢管 HG/T2902—1997 模塑用聚四氟乙烯树脂 HG/T2904--1997 模塑和挤塑用聚全氟乙丙烯树脂 HG/T 4089 塑料衬里设备 水压试验方法 HG/T 4090 塑料衬里设备 电火花试验方法 HG/T 4091 塑料衬里设备 耐温试验方法 HG/T 4092 塑料衬里设备 热胀冷缩试验方法 HG/T 4093 塑料衬里设备 衬里耐负压试验方法 HG/T20592—2009 钢制管法兰（PN系列） HG/T20615—2009 钢制管法兰（Class系列） ASTMD3159-2006 改性ETFE模压及挤出材料规范（StandardSpecificationforModifiedET-
FE—Fluoropolymer Molding and Extrusion Materials)
ASTMD3222-2005 5未改性PVDF模压、挤出及喷涂材料规范［StandardSpecificationfor Unmodified Poly (Vinylidene Fluoride)(PVDF) Molding Extrusion and Coating MaterialsJ
ASTMD3307-2006PFA模压及挤出材料规范[StandardSpecificationforPerfluoroalkoxy (PFA)—Fluorocarbon Resin Molding and Extrusion Materials) 3术语和定义
下列术语和定义适用于本标准。 GB/T26500—2011 3.1
氟塑料村里钢管、管件pipesandfittingslinedwithfluoroplastics 由金属外壳与氟塑料衬里组成的管子与管件制品。管子一般是直管，管件包括弯头、三通、四通、异
径管和法兰盖。 3. 2
轴向相对伸长率axialrelativeelongation 指村里在指定高温和室温时轴向长度变化差的绝对值与室温时轴向长度的比值。
4产品分类和结构 4. 1 品种规格代号与标记
氟塑料衬里钢管、管件根据使用压力的状况，分为耐正压管和耐负压管，其品种规格代号与标记方法见表1。
表1 品种规格代号与标记方法代号
产品类型二端固定法兰的直管
标记方法
FP PTFE/CS-(V)-FP-公称尺寸DN×L-法兰标准号 RP PTFE/CS(V)-RP-公称尺寸DN×L-法兰标准号 NL PTFE/CS-(V)-NL-公称尺寸DNX90°法兰标准号 FL PTFE/CS-(V)-FL-公称尺寸DNX45-法兰标准号 ET PTFE/CS-(V)-ET-公称尺寸DN-法兰标准号 RT PTFE/CS-(V)-RT-公称尺寸DNX小端公称尺寸DN;-法兰标准号 EC PTFE/CS-(V)-EC-公称尺寸DN-法兰标准号 RC PTFE/CS(V)-RC-公称尺寸DNX小端公称尺寸DNI-法兰标准号 CR PTFE/CS(V)·CR-公称尺寸DNX小端公称尺寸DN,-法兰标准号 ER PTFE/CS(V)-ER-公称尺寸DNX小端公称尺寸DN,-法兰标准号 BL PTFE/CS(V)-BL-公称尺寸DN-法兰标准号
真管 一端固定法兰、一端活动法兰
的直管 90湾头 45°弯头等径三通异径三通等径四通异径四通同心异径管偏心异径管
弯头
三通
西通
异径管法兰盖
PTFE [/cs -(V) -FP[ EDN × L FHG/T×XXXX
法兰标准号公称尺寸、长度等规格参数（见表1) 品种：FP、RP-直管；NL-90°弯头;FL-45°弯头； ET-等径三通；RT-异径三通；EC-等径四通； RC-异径四通;CR-同心异径管；ER-偏心异径管；BL-法兰盖（见表1) V-耐负压管，耐正压管不标注（见表1) 外壳材料：CS-碳钢；SUS-不锈钢；WCB-铸钢衬里材料：PTFE、FEP、PVDF、ETFE、PFA等
标记示例1：碳钢外壳的聚四氟乙烯衬里、两端固定法兰的耐正压直管，公称尺寸DN为50mm，长度为2000mm，采用
HG/T20592—2009标准法兰，标记为： GB/T26500-2011
PTFE/CS-FP-DN 50×2000-HG/T 20592
标记示例2：铸钢外壳的聚四氟乙烯耐负压衬里90°弯头，公称尺寸DN为100mm，采用HG/T20615·2009标准法兰，标记为：
PTFE/WCB-V-NL-DN 100X 90°-HG/T 20615
4.2结构形式和主要尺寸 4.2.1氟塑料衬里直管的结构形式和主要尺寸见表2。
表2氟塑料村里直管的结构形式和主要尺寸
单位为毫米
公称尺寸 常用碳钢钢管 衬里壁厚 优选定尺长度 DN
示意图
DX T
t
<
38 × 3b 38 X 3b 48×4 57×3.5 76X4 89 X 4 108×4 133×4 159×4.5 219×6 273×6 325×7 377×8 426×9 480×9 530 × 9e 630×10°
25 32 40 50 65 80 100 125 150 200 250 300
A1V
DN
1 000.1500, 2000,2500, 3 000,4 000
两端固定法兰的衬里直管
见表8
么
DN
1000,1500, 2 000、2 500、 3 000
350
400 450 500 600
口
1000,1500. 2 000
一端固定、一端活动法兰的衬里直管
&本表常用碳钢钢管的外径D和壁厚T的耐压等级为1.6MPa，其他压力等级的外径D和壁厚T可由购买方与制造商协商确定。 b衬里后管道实际截面积少于公称尺寸截面积2/3以下或影响介质的流量，往上取高一档的钢管直径。 ‘DN500以上的锅外壳也可选用钢板焊接卷制. GB/T 26500—2011 4.2.2氟塑料衬里90°弯头、45°弯头的结构形式和主要尺寸见表3。
表3氟塑料衬里90°弯头、45°弯头的结构形式和主要尺寸
单位为毫米 45°弯头
公称尺寸 衬里壁厚 90*弯头 DN
示意图
R 98
t
L
R 109
2o
44
51
32
108
123
115
57
40
138
125
50
64
155
137
183
65
76
DN
80
144
76
183
0
100
102
156
246
EAV
服务
会员可计
125 150 见表8 191
173
275
114
村里90°弯头
127
307
200 250
220 257
140
338
165
398
300
285
190
459
350
350
400
400
衬里45°弯头
450
450
500
500
600
600 GB/T26500—2011
4.2.3氟塑料衬里等径三通、异径三通的结构形式和主要尺寸见表4。
表4氟塑料衬里等径三通、异径三通的结构形式和主要尺寸
单位为毫米
公称尺寸 树里壁厚 等径三通 DN
异径三通 H 小端公称尺寸DN
示意图
t
L
H
L
25 32
196 98 196 98 20
216 108 216 108 25
40
230 115 230 115 25,32
DN
250 125 250 125 25.32,40
50
274 137 274 137 25,32、40,50
65
DN
80
288 144 288 144 25、32、40、50、65
25、32、40、50、 65,80 25、32,40,50,65、 80,100
100 125 150 见表8 382 191 382 191 25、32、40、50、65、
312 156 312 156
服务
注 村里等径三通
346 173 346 173
80,100,125 32、40、50、65、80、 100,125,150
200
440 220 440 220
DN
514 257 514 257 40、50、65、80、100、
250
125,150,200
570 285 570 285 50、65、80、100、
300
125,150,200,250
O1
350
600 300
"
400
650 325
村里异径三通
450
700 350 760 380 870 435
500 600
