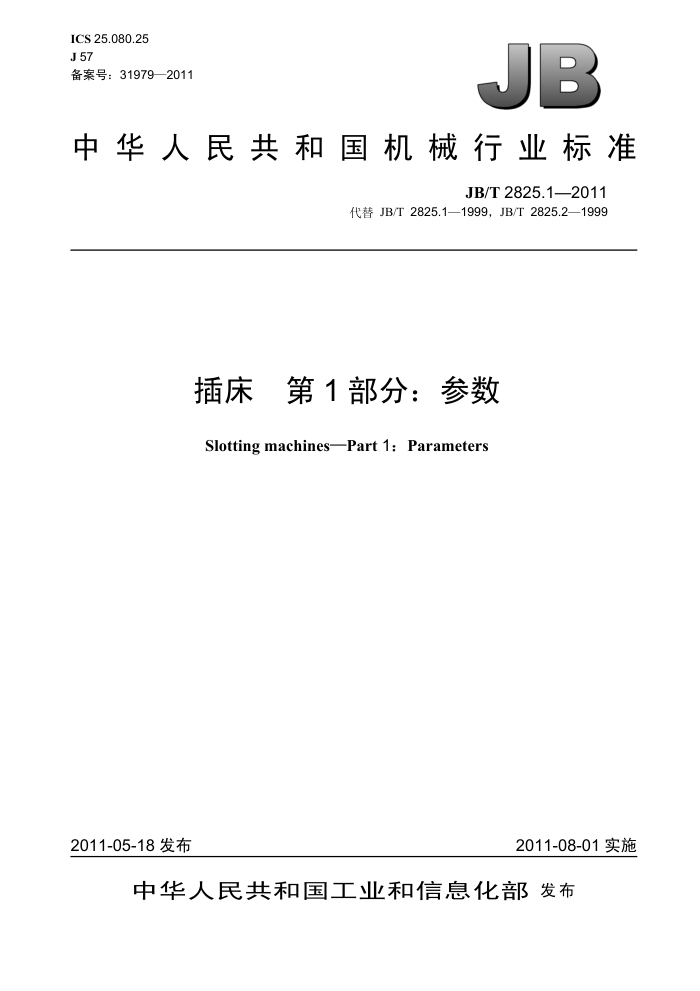

ICS 25.080.25 J 57 备案号：31979—2011
JB
中华人民共和国机械行业标准
JB/T 2825.1—2011
代替 JB/T 2825.1—1999，JB/T 2825.2—1999
插床　第 1部分：参数 Slotting machinesPart 1: Parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 2825.1—2011
目 次
前言.
..
.............
... ............
.........................
范围... 规范性引用文件...
1 2
....1
...
3参数.. 图．插床型式…. 表1 插床参数..….
....................
................
......................
.... 2 JB/T 2825.1—2011
前言
JB/T2825《插床》分为三个部分：
-第1部分：参数; 第2部分：精度检验；第3部分：技术条件。
本部分为 JB/T 2825的第1部分本部分代替JB/T2825.1—1999《插床参数》和 JB/T2825.2—1999《插床系列型谱》 本部分与JB/T2825.1—1999和JB/T2825.2—1999相比，主要变化如下：
整合了 JB/T2825.2—1999 的内容; -对第1章“范围”进行了修改，使适应界限和对象更加直观明确;
一对表 1中参数进行了补充和完善，增加了最大插削长度 400 mm 的主参数及其各参数; 一取消1999版中的“附加说明”。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：辽宁抚顺机床制造有限公司。 本部分主要起草人：曹德志、马韬、张雪红。 本部分所代替标准的历次版本发布情况为：
ZB J57—1989; -ZB J147—1989; -JB/T 2825.1—1999; —JB/T 2825.2—1999。
II JB/T 2825.1—2011
插床　第1部分：参数
1 范围
JB/T 2825 的本部分规定了插床的基本参数。 本部分适用于新设计的最大插削长度 200 mm～1 600 mm 的插床。
2规范性引用文件
下列文件中的条款通过JB/T2825 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 158—1996 机床工作台T 形槽和相应螺栓（eqv ISO 299:1987） 3参数
插床的型式如图1所示。其参数应符合表1 的规定。
?
图1插床型式 JB/T 2825.1—2011
表1 插床参数
单位为毫米
200 320 400 500 630 800 1 000 1250 1 600 500 630 710 1 000 1 120 1250 1 400 1 600 1 800
最大插削长度 L 刀具支承面至床身距离 M
工作台面至滑架下端距离 E 320 500 630 710 800 1 000 1 400 1 600 1 800 T 形槽宽度
工作台 a 刀夹头 b
18 18 32
22 22
28 28
(按 GB/T158)
工作台中心孔直径 d
60
100
2
