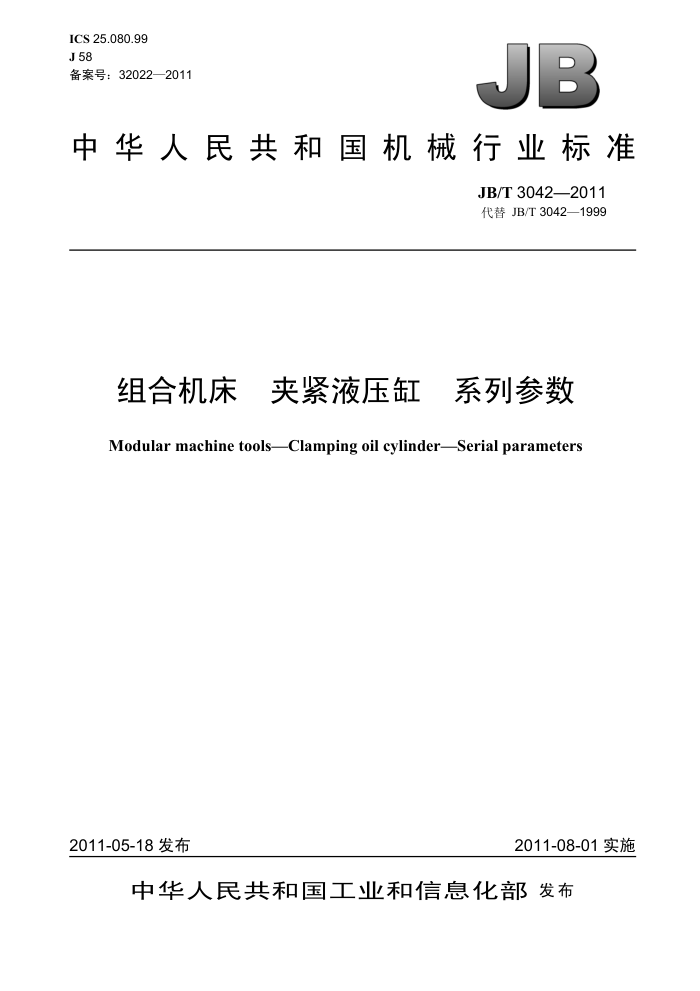

ICS 25.080.99 J 58 备案号：32022—2011
JB
中华人民共和国机械行业标准
JB/T 3042—2011 代替 JB/T 3042—1999
组合机床 夹紧液压缸 系列参数 Modular machine tools-Clamping oil cylinder-Serial parameters
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化部发布 JB/T 3042—2011
目 次
前言….
.
.........................
范围液压缸的系列参数
1
2.
............
......
图 1单活塞杆型. 图 2双活塞杆型, 表 1组合机床夹紧液压缸系列参数.
........ JB/T 3042—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替 JB/T 3042—1999《组合机床夹紧油缸系列参数》，与 JB/T 3042—1999相比主要技
术变化如下：
对原标准前言中的提出和归口单位进行了修改。 本标准由中国机械工业联合会提出本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：江苏高精机电装备有限公司、大连机床集团有限责任公司。 本标准主要起草人：周伯华、付承云。 本标准所代替标准的历次版本发布情况为：
-JB/T 3042—1982，JB/T 3042—1999。
II JB/T 3042—2011
表1 组合机床夹紧液压缸系列参数
单位为毫米
基孔直径 D 活塞杆直径 d 活塞杆行程
进出油口联接螺纹
较小活塞杆直径di
20 32 63 100 20 32 63 100
20 25 32 40 50 63 80 100 125 160 注：较小活塞杆直径di 仅适用于双活塞杆液压缸。
10 12 16 20 25 32 40
6 8 12 16 20 25 32
M10X1
M14X 1.5
M18 X1.5
M22 X 1.5 M27×2
50
160
40
2
