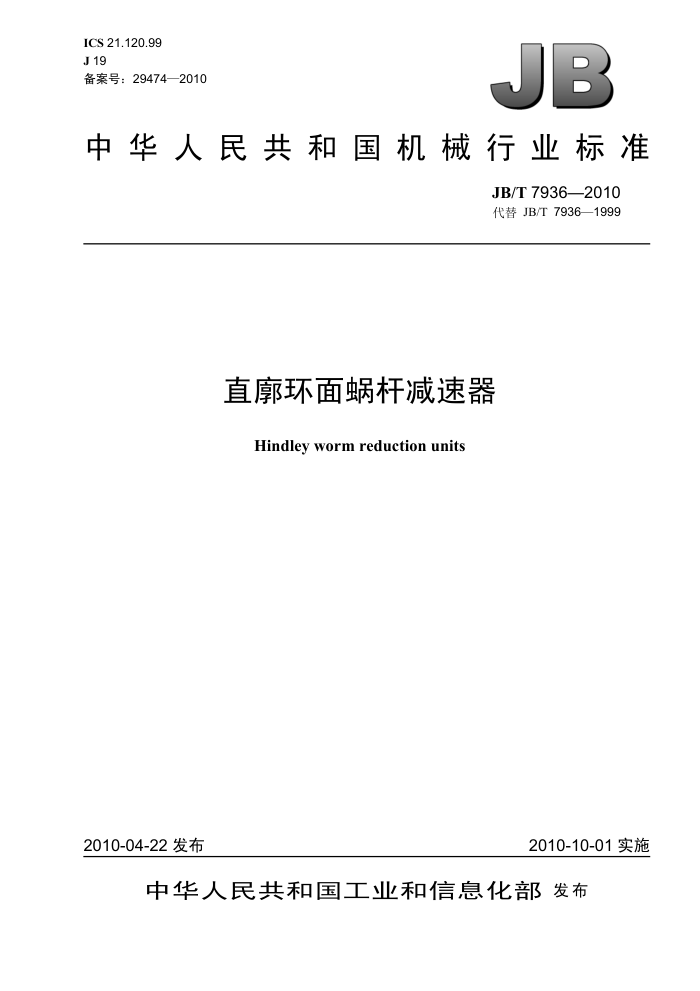

ICS 21.120.99 J 19 备案号：29474—2010
1B
中华人民共和国机械行业标准
JB/T 7936——2010 代替 JB/T 7936—1999
直厚廓环面蜗杆减速器
Hindley worm reduction units
2010-04-22 发布
2010-10-01实施
中华人民共和国工业和信息化部发布 JB/T 7936—2010
目 次
前言， 1 范围..
.. III
规范性引用文件. 型式、基本参数与尺寸
2
3
3..型式... 3.2基本参数.．. 3.3型号与标记示例. 3..尺寸. 4　技术要求.. 5试验方法与检验规则， 5.1试验方法… 5.2检验规则. 6标志、包装、运输与贮存 6.1标志.. 6.2 包装. 6.3 运输.. 6.4　贮存附录A（规范性附录）减速器的承载能力和总传动效率附录B（规范性附录）推荐材料的化学成分和力学性能. 附录C（资料性附录）减速器的选用.…. C.1　减速器的选用
............
............
......................
10 .10
.2
.........................
....................................
12 12 13
27
....28
28 28 31
减速器的选用方法
C.2 C.3选用示例. 附录D（资料性附录）减速器的使用和维护 D.1 减速器的使用.…. D.2 减速器的维护图1 HWT 型... 图 2 HWWT 型图 3 HWB 型图 4 HWWB 型图5 三种装配型式.
.2.
.
....................................
..32 32
:2
....................
.........................
...................
表 1 中心距α.…. 表 2 公称传动比i.. 表 3分度圆直径 di、成形圆直径 d 及蜗轮齿宽 b2 表 4HWT 型减速器尺寸表５HWWT 型减速器尺寸，表 6HWB 型减速器尺寸表 7HWWB 型减速器尺寸
.....
.....6
6
1 JB/T 7936—2010
表8蜗杆和蜗轮轴的材料牌号及力学性能表9蜗轮轮缘的材料牌号及力学性能. 表 10 尺寸精度..…. 表 11 切齿精度, 表12 蜗杆副传动公差表 13 蜗轮齿面接触率及位置表 14 滚动轴承轴向间隙，表15 润滑油品... 表 16 检验项目. 表 A.1 额定输入功率 P, 和额定输出转矩 T2.…. 表A.2 许用输入热功率 Ph 表 A.3 热功率 Pt. 表 A.4 热影响系数 Kt. 表 A.5 总传动效率n. 表 A.6 分度圆滑动速度 vs 表 B.1 化学成分和试验方法表 B.2 力学性能和试验方法表 C.1 工况系数KA 表 C.2 工作机载荷代号
......
10 .10 11 ...13
17 20 20
......21
...
..........................
....
...23 27 27 ...28 .... 28
II JB/T 7936—2010
前言
本标准代替JB/T7936一1999《直廓环面蜗杆减速器》。 本标准与JB/T 7936一1999相比，主要变化如下：
根据所引用标准的现行有效版本对规范性引用文件进行了调整。 本标准的附录A、附录B是规范性附录，附录C、附录D是资料性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业冶金设备标准化技术委员会归口。 本标准起草单位：中国第一重型机械集团公司。 本标准主要起草人：荆留记、刘震、刘新伟、付微、吴淑飞，本标准所代替标准的历次版本发布情况为：
—JB/T 7936—1995、JB/T 7936—1999。
II JB/T 7936—2010
XC
图1HWT型
图2HWWT型
+X
川
图3HWB型
2 JB/T 7936—2010
V
HH B3
...
B3
图4HWWB型
W
图 5三种装配型式
3.2基本参数 3.2.1转速不超过 1 500 r/min。 3.2.2蜗杆中间平面分度圆滑动转速不超过16m/s。 3.2.3蜗杆轴可正、反向运转。 3.2.4减速器工作的环境温度-40℃～40℃。当工作环境温度低于0℃时，起动前润滑油必须加热到 0℃以上或采用低凝固点的润滑油；高于40℃时，必须采取冷却措施。 3.2.5 减速器的承载能力及总传动效率见附录A。 3.2.6 减速器的中心距α见表 1。
表１ 中心距α
单位：mm
第一系列第二系列注：应优先选用第一系列。
100 125 160 200 250
315
400
500
355
450
280
3.2.7 减速器的公称传动比i见表2。
