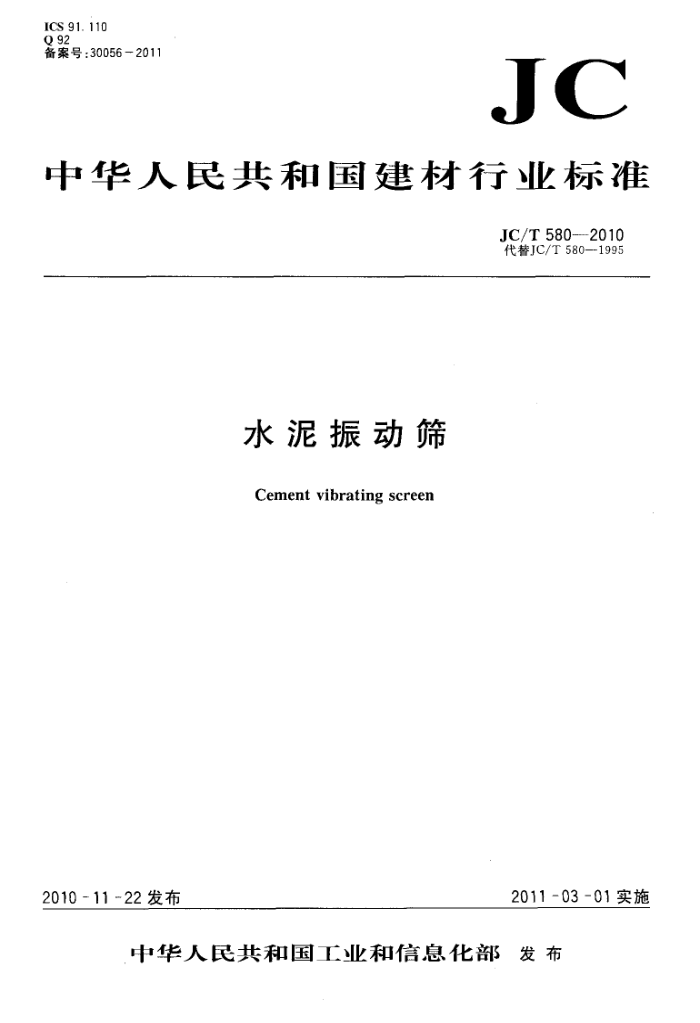

ICS 91.110 Q 92 备案号：30056－2011
JC
中华人民共和国建材行业标准
JC/T580--2010 代替JC/T580--1995
水泥振动筛
Cementvibrating screen
2011-03-01实施
2010-11~22发布
中华人民共和国工业和信息化部发布 JC/T580—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准自实施之日起代替JC/T580一1995《水泥振动筛》。 本标准与JC/T580一1995相比，增加了如下内容：
增加了水泥振动筛的规格；增加了对偏心重锤的加工要求；增加了对偏心轴的加工要求；一增加了振动筛的装配要求。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：湖北哈福机械有限责任公司、天津水泥工业设计研究院有限公司、无锡哈佛
水泥机械有限公司、建筑材料工业技术监督研究中心等。
本标准主要起草人：张军、陈崇光、邓军、沈生根、裴建忠、甘向晨。 本标准的历次版本发布情况为： -JC/T580--1987; ..-JC/T580—1995
4 JC/T580-2010
水泥振动筛
1范围
本标准规定了水泥振动筛的型式、型号与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于水泥振动筛（以下简称振动筛）。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1804一2000般公差未注公差的线性和角度尺寸的公差 GB/T3768声学、声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T5330工业用金属丝编织方孔筛网 GB/T13306标牌 JC/T402水泥机械涂漆防锈技术条件 JC/T406水泥机械包装技术条件 JC532—2007 建材机械钢焊接件通用技术条件
3型式、型号与基本参数 3.1型式
按安装形式分为落地式(代号：D)和悬挂式(代号：G)两种。 3.2型号
型号表示方法规定如下： s z 口 e 口× 口
筛面公称长度（cm）筛面公称宽度（cm）偏心轴传动（其他传动不标注）安装形式代号(D或G) 振动筛代号
3.3标记示例
筛面宽1000mm、长2500mm、落地式水泥振动筛
水泥振动筛SZD100×250JC/T580--2010
3.4基本参数
基本参数见表1。
1 JC/T580—2010
表1基本参数
型 号
SZD SZG SZD SZG SZD SZG SZD SZG SZD- SZG SZDeSZGe 50×100 80×125 100×200 100X250 120×300 120×300
单位
参数名称
数 值
1 000 2 500 120
1 200 3 000 160
1 200 3 000 200
800 1 250 35
1 000 2 000 80
500 1 000 20
筛面 宽 度公称尺寸 长 度
mm
处理能力
t/h
20~35 3~4
振动频率 Hz 振幅
筛子 网孔
4. 00
基本尺寸 mm 钢丝直径
1. 25 6
筛面倾角
(°)
4技术要求 4.1基本要求 4.1.1产品应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。凡本标准、图样和技术文件未规定的技术要求均按国家标准、建材和机电行业有关通用技术文件的规定执行。 4.1.2机械加工部位未注公差线性尺寸的线性和角度尺寸的公差按GB/T1804一2000中的m级。 4.1.3 钢焊接件应符合JC532—2007的规定。其中焊接接头的表面质量为ⅡI级，尺寸允许偏差为B 级。 4. 1.4 偏心重锤必须配对加工，成对的偏心重锤外形尺寸必须一致，保证形位公差。 4.1.5 偏心轴两端键槽中心线偏差不大于0.020mm。 4.2整机技术性能要求 4.2.1产品的基本参数应符合3.4的要求。 4.2.2 筛面应平整，不得起翘。其中钢丝网应符合GB5330的有关规定。 4.2.3筛箱体的支承压缩弹簧中心线与设备的垂直夹角偏差应不大于士2.5°。 4.2.4产品的运行噪声应不大于85dB(A）。 4.2.5除易损件外，整机工作运行寿命40000h。 4.3装配要求 4.3.1所有零件必须经检验合格，外购件、外协件必须具有质量合格证明文件或经制造厂检验部门验收合格，方可进行装配。 4.3.2筛网应张紧并与支承件贴服，其内部连接间隙应不大于1.5mm。 4.3.3筛箱体应严密无泄漏。 4.4安装要求 4.4.1振动筛安装基础应牢固。 4.4.2振动筛与各连接管道之间应为软连接，其间距应不小于50mm。 4.5涂漆防锈要求应符合JC/T402中的规定。 2 JC/T580—2010
4.6试运转要求 4.6.1空载试运转
a)振动频率和振幅符合3.4条表1中的规定； b)润滑管路畅通无阻，无泄漏现象； c)轴承温升不高于25℃，最高温度不得大于40℃； d）各处螺栓不应有松动现象：；
4.6.2负载试运转
a)符合4.6.1中a)和c)两项的规定； b)润滑管路畅通无阻，无泄漏现象； c)轴承温升不高于40℃，最高温度不得大于75℃； d）电动机电流无不正常的波动现象； e）处理能力达到3.4条表1中的规定； f）大于2.5mm的杂物应由出渣口排出，水泥应由输出口排出。不应有窜料现象。
5试验方法 5.1空载试运转 5.1.1试运转条件：整机组装合格。 5.1.2测试方法：
a)空载试运转连续2 h; b)振动频率用振动频率测试仪进行测定； c)振幅用振幅测试纸或振幅仪测试； d)噪声应按GB/T3768规定进行检测。
5.2负载试运转 5.2.1试运转条件：空载试运转合格；系统安装合格。 5.2.2测试方法：
a）负载试运转连续4h; b）振幅用振幅测试纸或振幅仪测试； c）按1min产量进行测量。
6检验规则 6.1产品应经制造厂检验部门逐台检验合格，并附有产品质盘合格证书，方可出厂。 6.2检验分类
产品检验分出厂检验和型式检验。 6.3出厂检验
产品出厂前应完成4.1、4.2.2、4.2.3、4.3、4.5、4.6.1、7.1和7.2条的检验。 6.4 型式检验
在下列情况之时，应按标准中规定的全部技术要求进行型式检验： a)新产品或者老产品转厂生产的试制定型鉴定； b)正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c)正常生产每两年不少于一次； d)停产一年后，恢复生产时； e)国家质量技术监督部门提出进行型式检验的要求时。
6.5判定规则 6.5.1出厂检验项目按本标准6.3规定的项目进行检验，检验合格判定该台产品为合格；检验不合格
