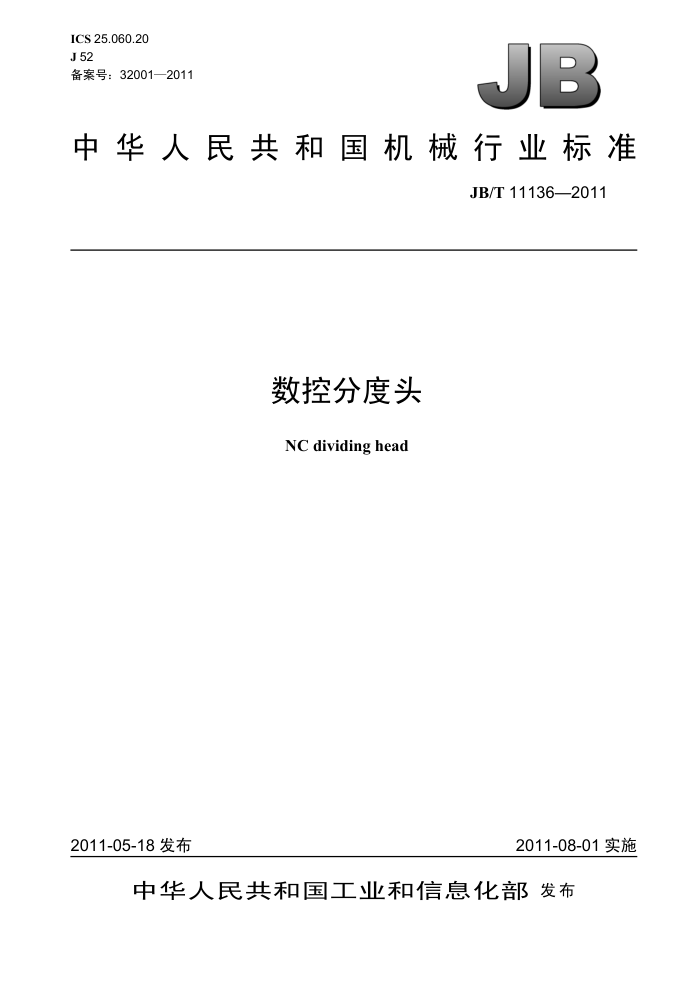

ICS 25.060.20 J 52 备案号：32001—2011
JB
中华人民共和国机械行业标准
JB/T 11136—2011
数控分度头 NC dividing head
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化部发布 JB/T 11136—2011
目 次
前言.
.1
范围.. 规范性引用文件. 型式和参数
1
2 3.
3.1 型式.. 3..2参数... 4精度... 4.1 -般说明 4.2 精度检验. 5 要求和试验方法 5.1 一 -般要求， 5.2 空转转矩. 5.3 空运转试验 5.4 连续运转试验 （抽查） 5.5 噪声试验.…. 5.6 油气渗漏 (抽查) 5.7 偏心负荷检验（抽查） 5.8 锁紧试验 (抽查) 6 标记
...........
....................
14
2
......................4
.........
...................
.......................................
V
14
14
14
检验..… 标志、包装和随行文件
7
15
8
8.1 标志. 8.2 包装... 8.3 随行文件，图1 分度头表1 分度头主参数表 2 偏心负荷
2
.... 7
14 JB/T 11136- 6—2011
前言
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：烟台环球机床附件集团有限公司。 本标准主要起草人：时述庆、初福春本标准为首次发布。
II JB/T 11136—2011
数控分度头
1范围
本标准规定了数控分度头的型式和参数、精度、要求和试验方法、标记、检验、标志、包装和随行文件。
本标准适用于以蜗杆副为分度元件的数控分度头（以下简称分度头）。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 5900.1一2008　机床　主轴端部与卡盘连接尺寸　第 1部分：圆锥连接（ISO 702-1:2001, MOD)
GB/T16769—2008　金属切削机床　噪声声压级测量方法 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv
ISO 230-1:1996)
JB/T2326—2005机床附件型号编制方法 JB/T3207—2005机床附件产品包装通用技术条件 JB/T9935—一2011　机床附件随机技术文件的编制
3型式和参数 3.1型式
分度头型式如图1所示
工作台
主轴端部
不带工作台
带工作台
图1 分度头
3.2参数
分度头主参数如图1 和表1所示。
1 JB/T 11136—2011
表 1分度头主参数
单位为毫米 200 315 At8
125 160 A;5
160 200 A;6
中心高　h 工作台直径D 主轴端部型式（GB/T5900.1）注：可按用户需求协议商定。
4精度 4.1 一般说明 4.1.1 精度要求按配套的工作台直径分档。 4.1.2 精度指标分为精密级（I级）、普通级（I）两个等级。 4.1.3 精度检验中的线性尺寸和公差的单位用毫米（mm）表示，角度的公差用角秒（”）表示。 4.1.4 使用本标准时，精度检验方法和检验工具精度应按GB/T17421.1 的规定。 4.1.5 本标准所列出的精度检验项目顺序，并不表示实际检验顺序。检验时，为了装拆检验工具和检验方便，可按任意顺序进行检验。 4.1.6可根据结构特点，按协议选择本标准中提出的部分项目进行检验。 4.1.7 当实测长度与本标准规定的长度不同时，公差值应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005mm 时，仍按0.005mm计。 4.2精度检验检验项目
G1
主轴中心孔的径向跳动
简图
公差
I级：0.010 I级：0.015
检验工具
指示器、检验平板检验方法
应符合GB/T17421.1—1998中5.6.1.2的规定。 指示器测头分别触及夹头孔圆锥表面和直孔表面，旋转主轴检验。 指示器分别读数。 误差以两处指示器读数差值的大值计。
2 JB/T 11136——2011
检验项目
G2
主轴轴肩支承面端面跳动
简图
公差
工作台直径
160 0.008 0.015
200
315 0.012 0.020
D I 级 II 级
0.010 0.015
检验工具
指示器、检验平板
检验方法
应符合 GB/T17421.1一1998 中 5.6.3.2 的规定。 指示器测头垂直触及主轴轴肩支承面（两个支承面）。旋转主轴检验。 误差以指示器读数的最大差值计。
3 JB/T 11136—2011
检验项目
G3
主轴定位外锥的径向跳动
简图
公差
I级：0.010 I级：0.015
检验工具
指示器、检验平板
检验方法
应符合 GB/T17421.1一1998中 5.6.1.2.2的规定。 指示器测头垂直触及主轴定位外锥表面，旋转主轴检验。 误差以指示器读数的最大差值计。
4 JB/T 11136—2011
G4
检验项目
主轴轴线与支承底面的平行度
简图
公差
在300测量长度上 I级：0.020 II级：0.025
检验工具
指示器、检验棒、检验平板
检验方法
应符合 GB/T17421.1—1998中 5.4.1.2.1、5.4.1.2.4 的规定。 在主轴端部固定检验棒，指示器测头垂直触及检验棒上母线，移动指示器进行检验。 主轴旋转180°，重复上述检验。 误差以指示器两次检验读数代数和的平均值计。
5
