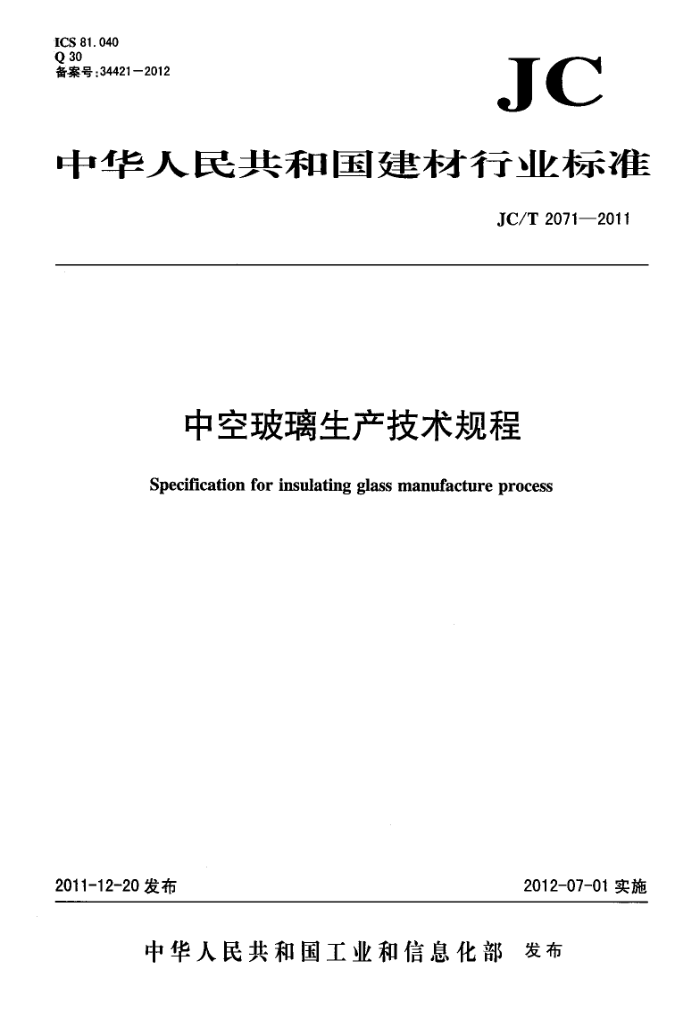

ICS 81.040 Q 30 备案号：344212012
JC
中华人民共和国建材行业标准
JC/T 2071—2011
中空玻璃生产技术规程 Specification for insulating glass manufacture process
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 JC/T2071—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准出全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本标准负责起草单位：中国建筑玻璃与工业玻璃协会。 本标准参加起草单位：中国南玻集闭股份有限公司、信义玻璃控股有限公司、上海耀华皮尔金顿玻
璃股份有限公司、浙江中力控股有限公司、南京振博工贸有限责任公司、国家玻璃质量监督检验中心、 中国建筑材料检验认证中心、成都硅宝科技实业有限责任公司、涿州市春光中空玻璃铝条有限公司、郑州中原应用技术研究开发有限公司、济南华亚现代（玻璃)机械有限公司、"州市白云化工实业有限公司、 大连海鑫化工有限公司、泰诺风保泰（苏州)隔热材料有限公司、杭州之江有机硅化工有限公司、北京卓越中空玻璃有限公司、郑州国泰轻化工业有限公司、北京市华丽建材装饰有限公司、美国创奇公司、美国艾杰中空玻璃技术股份有限公司、李赛克玻璃技术（上海）有限公司、格雷斯中国有限公司
本标准主要起草人：张彦铮、李会、刘军、乔驰、许武毅、龙霖星、周志武、王铁华、张徽明、张健、曾裕斌。
本标准为首次发布。
- JC/T2071—2011
中空玻璃生产技术规程
1范围
本标准适用予中空玻璃的术语和定义、材料、生产、成品检验以及标志、包装、运输和贮存等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6287分子筛静态水吸附测定方法 GB/T8770 分子筛动态水吸附测定方法 GB/T105043A分子筛 GB11614平板玻璃 GB/T11944中空玻璃 GB15763.1 建筑用安全玻璃第1部分：防火玻璃 GB15763.2 建筑用安全玻璃第2部分：钢化玻璃 GB15763.3建筑用安全玻璃第3部分：夹层玻璃 GB16776-2005建筑用硅酮结构密封胶 GB17840防弹玻璃 GB/T18915.1 镀膜玻璃第1部分：阳光控制镀膜玻璃 GB/T18915.2镀膜玻璃第2部分：低辐射镀膜玻璃 JGJ102玻璃幕墙工程技术规范 JGJ/F139 玻璃幕墙工程质量检验标准 JC/T433 夹丝玻璃 JC/T 1006 釉面钢化及釉面半钢化玻璃 JC/T1022 中空玻璃用复合密封胶条
3术语和定义
下列术语和定义适用于本文件。
3. 1
相容性compatibility 密封材料与其他材料接触时，相互不产生有害物理、化学反应的性能。
3. 2
露点dewpoint 在一定的压力和水蒸气含量条件下，当空气出现饱和水蒸气状态时的溢度。
1 JC/T2071—2011
3. 3
金属间隔条metalspacer 由金属材料或金属与其他材料组合的材料构成空腔，用于填充干燥剂、隔离中空玻璃原片、起支撑
作用的结构制品。 3. 4
复合胶条compoundsealingspacer 以丁基胶为主要材料、嵌入波浪形支带并挤压成一定形状，内部含有}燥剂、用于中空玻璃分隔
支撑、边部密封的制品。 3. 5
冷封口Coolsealed 将复合胶条中空玻璃及胶条冷却到室温后，使用热风枪或红外线灯将复合胶条封口处局部加热并进
行封口。
4材料
4.1一般要求
中空玻璃用材料包括玻璃、间隔材料、密封材料、干燥剂等，各种材料均应符合扣应国家标准或行业标准的要求，尚无相应标准的材料应符合设计要求。材料应有合格证，进口材料应有相关证明。 4.2玻璃
中空玻璃可选用符合GB11614的平板玻璃、符合GB15763.1的防火玻璃、符合GB15763.2的钢化玻璃、符合GB15763.3的夹层玻璃、符合GB/T18915.1的阳光控制镀膜玻璃、GB/T18915.2的低辐射镀膜玻璃、符合JC/T1006的釉面钢化及釉面半钢化玻璃、符合GB17840的防弹玻璃、符合JC/T 433的夹丝玻璃。 4.3密封材料 4.3.1金属间隔条中空玻璃第一道密封胶应使用」基热熔密封胶，第二道密封胶可使用硅酮胶、聚硫胶或聚氨酯胶等。 4.3.2硅酮结构胶的注胶宽度、厚度应符合JGJ102设计要求。 4.3.3中空玻璃用弹性密封胶选用前应按GB16776一2005进行密封胶与玻璃的粘结性试验和丁基胶的相容性试验，合格后方能选用。 4.3.4中空玻璃用弹性密封胶使用前应按GB16776一2005的附录D进行混合均匀性、适用期的检验。 4.3.5中空玻璃用弹性密封胶在中空玻璃生产过程中应按GB16776-2005的附录D的D.1的方法A、 方法B分别进行密封胶与玻璃粘结性检验。 4.3.6中空玻璃密封胶外包装要标明产品名称、生产批次、生产日期、配比、重量等参数，适用期在 12个月以内。 4.3.7不同型号产品和不同厂家的密封胶A组份、B组份严禁混用。 4.3.8复合胶条式中空玻璃使用的复合密封胶条应符合JC/T1022的要求。 4.4其他材料
包括间隔条、连接件、下燥剂等。
2 JC/T2071—2011
4.4.1间隔条可选用铝问隔条、不锈钢间隔条、有机材料与不锈钢复合间隔条、复合弹性非金属间隔条等。 4.4.2连接件的尺寸应与间隔条内孔尺寸相匹配，尺寸公差应符合要求，表面应处理下净。角插件和直播件应设计有止退齿，防止间隔条松脱。 4.4.3中空玻璃干燥剂应选用3A孔径的分子筛，并符合GB/T10504的规定。用于中空玻璃的其他干燥剂的性能应不低于GB/T10504或者其他相关标准的要求。
5生产
5.1一般要求 5.1.1 生产中空玻璃产品的企业应具备满足生产要求的设备，并定期进行维护保养。 5.1.2中空玻璃生产企业应具备必要的量具和检测设备，并定期进行计量检定。 5.1.3从事中空玻璃生产的作业人员，应具备相应的专业技能，持证上岗。 5.1.4中空玻璃生产应具备完善的工艺操作规程或作业指导书。 5.1.5中空玻璃的生产场所应在清洁、干燥、通风良好的室内，温度及湿度应满足生产的要求。 5.1.6玻璃的切割应避免划伤玻璃，使用易挥发、易清洗的切割油。 5.1.7玻璃切割机、磨边机的加工精度应满足中空玻璃尺寸精度、对角线精度和边部质量的要求。 5.1.8玻璃应进行边部处理。玻璃厚度不大于10mm时，其磨边棱角宽度应不小于0.5mm，厚度在10mm 以上的，其磨边棱角宽度应不小于1mm。 5.1.9清洗玻璃的第二道清洗水宜使用去离子水；清洗镀膜玻璃应使用去离子水，去离子水的电导率应小于20μs/cm。 5.1.10中空玻璃清洗机可以是立式或卧式，清洗机应避免划伤镀膜玻璃膜层，并保证玻璃的表面清洗干净。 5.1.11 中空玻璃清洗机的干燥风应经过滤处理。 5.1.12经清洗后的玻璃表面不允许产生划伤、破角、水渍或残留水珠等缺陷。 5.1.13有结构粘结要求的中空玻璃应使用硅酮结构密封胶，注胶厚度及宽度应符合现行国家标准和设计要求。 5.1.14使用离线低辐射镀膜玻璃制作中空玻璃时，在其边部封胶区应除膜；需要开孔的中空玻璃，开孔处的封胶区也应除膜。 5.1.15中空玻璃采用钻孔安装时，必须进行倒角处理。 5.1.16中空玻璃用于开孔的点支式玻璃幕墙时，开孔处应采用双道密封。 5.2金属间隔条中空玻璃的制作 5.2.1生产工艺流程
生产工艺流程见图1。
3
