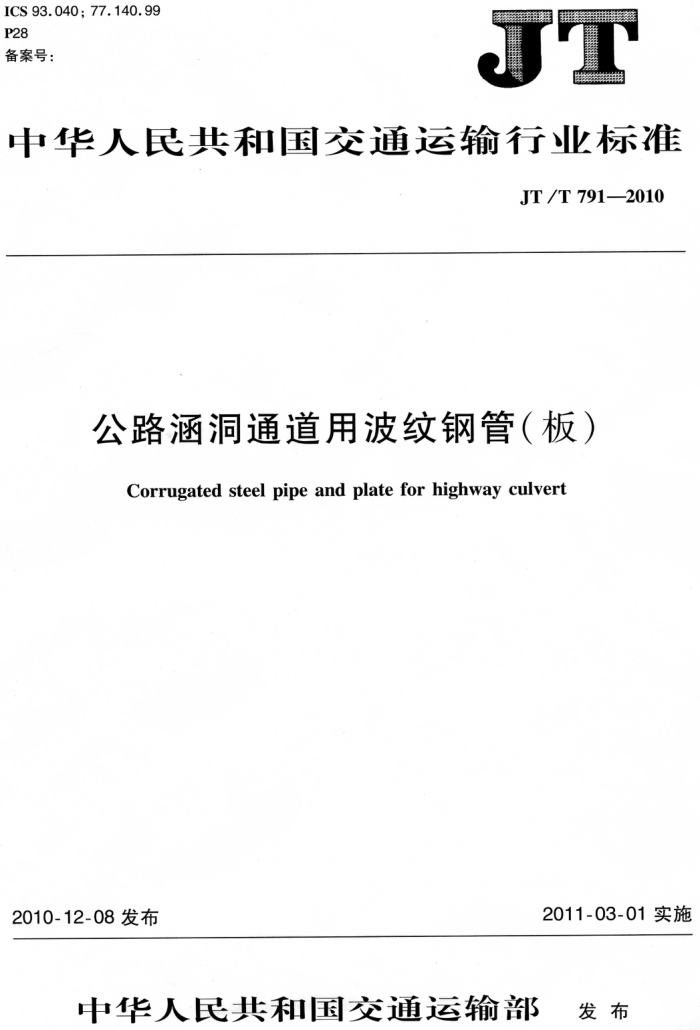

ICS 93.040;77.140.99 P28 备案号：
中华人民共和国交通运输行业标准
JT /T 791—2010
公路涵洞通道用波纹钢管（板）
Corrugated steel pipe and plate for highway culvert
2011-03-01实施
2010-12-08发布
中华人民共和国交通运输部 发布 JT/T791—2010
目 次
前言
T
范围 2 规范性引用文件 3 术语、定义和符号 4 产品分类、型号 5 产品规格系列与尺寸偏差 6 技术要求 7 试验方法 8 检验规则 9 标志、包装、运输与储存
1
3
3
8
8 JT/T791—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：中交第一公路勘察设计研究院有限公司、西安工业大学、青海路拓工程设施制造
有限公司、衡水益通金属制品有限责任公司、南京联众建设工程技术有限公司、哈尔滨金阳光管业有限责任公司。
本标准主要起草人：李祝龙、刘百来、葛胜锦、金生光、刘洪林、战福军、邵景辉。
Ⅱ JT/T791—2010
公路涵洞通道用波纹钢管（板）
范围
1
本标准规定了公路涵洞、通道用波纹钢管（板）的术语、定义和符号，产品分类、型号，规格系列与尺寸偏差，技术要求，试验方法，检验规则，标志 包装、运输与储存等。
本标准适用于公路涵洞、通道采用的波纹钢管和波纹钢板件，其他行业涵洞、通道采用的波纹钢管和波纹钢板件可参照使用。
2 规范性引用文件
Press
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的 房用文 件，其最新版 本(包括所有的修改单)适用于本文件
金属 材料 室温拉伸试验方法 B
GB/T 228 GCB/T 470 GB/T 700 GB/T 706 GB/T709 GB 912 GB/T1231 GB/T 1839 GB/T 2518 GB/T 3274 GB/T 5210 GB/T 12467.1 GB/T13912 金属覆盖 钢铁制件热浸镀锌层技术要求及试验方法 GB/T13452.2 色漆和清漆 漆膜厚度的测定
T
锌锁碳 紫结构钢 $ 轧型钢
乳钢板和 钢带的 寸外形 百最大 允许 高素结构钢和
家
菲
金结构
科
头螺栓、大六角螺 垫圈技术条件
吉构用高强度大 用品镀锌层质量 试验方法
母
车 热镀锌钢板及 钢带
构钢和低合 全结构钢热轧厚钢板和钢带清漆 拉开法附着力试验
7
2
属材料熔焊质量要求第1部分：质量要求相应等级的选择准则
焊接材料质量管理规程公路桥涵设计通用规范公路桥梁钢结构防腐涂装技术条件铁路钢桥制造规范
JB/T3223 JTG D60 JT/T722 TB 10212
术语、定义和符号
3
3.1 术语和定义
下列术语和定义适用于本文件。
3.1.1
螺旋波纹钢圆管helicalcorrugatedsteelpipe 钢板或钢带经加工制成的螺旋形波纹圆管。 JT/T791—2010
3.1.2
环形波纹钢圆管annularcorrugatedsteelpipe 钢板或钢带经加工制成的环形波纹圆管。
3.1.3
波纹钢板件corrugatedsteelplatesection 钢板经环向加工制成的具有一定曲面的波纹板件。
3.1.4
波纹板件长度length of corrugated steel plate section 曲面波纹板件的弧长。
3.1.5
波纹板件宽度widthofcorrugatedsteelplatesection 曲面波纹板件的投影宽度。
3.1.6
波距wavepitch 相邻两个波峰之间的距离。
3.1.7
波高wavedepth 波峰与波谷之间的垂直高度。
3.1.8
壁厚platethickness 波纹管的壁厚或波纹板件的板厚。
3.1.9
转角半径 filletradius 波峰、波谷处内圆半径。
3.1.10
柔度系数flexibilityfactor 管节适应运输、吊装、安装时的刚度，用单位长度管（板）壁的惯性矩表示。
3.2符号
下列符号适用于本文件。 d——波高，单位为毫米(mm）;
-波纹管直径（净内径），单位为毫米（mm）；钢的弹性模量，单位为兆帕（MPa）；
D E-
FF- 一管节的柔度系数，单位为毫米每牛顿（mm/N）； h- 管顶填土高度，单位为毫米（mm）；
涵洞、通道单位长度管（板）壁的惯性矩，单位为四次方毫米每毫米（mm*/mm）波距，单位为毫米（mm）；
I- 1
Lp 管节长度，单位为毫米（mm）； Lc 波纹钢板件长度，单位为毫米（mm）； Lw 波纹钢板件宽度，单位为毫米（mm）；
转角半径，单位为毫米（mm）； -波纹钢涵洞、通道的跨径（当采用圆管时，S值为直径D），单位为毫米（mm）；壁厚，单位为毫米（mm）。
S-
