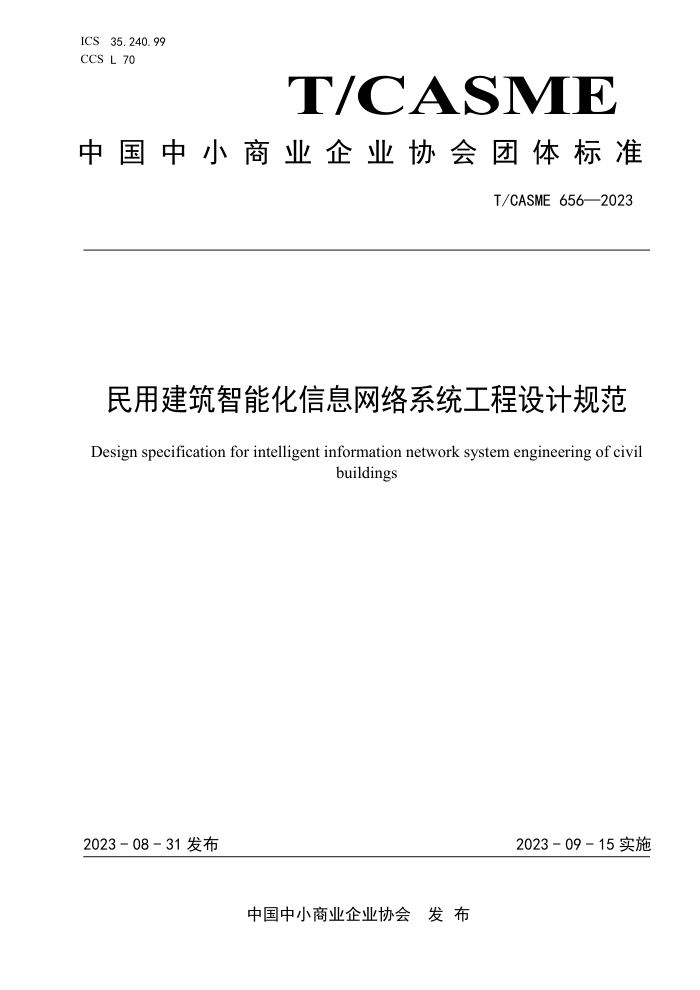

ICS35.240.99 CCS L 70
TCASMTD
中国中小商业企业协会团体标准
T/CASME 656—2023
民用建筑智能化信息网络系统工程设计规范
Design specification for intelligent information network system engineering of civil
buildings
2023-08-31发布
2023-09-15实施
中国中小商业企业协会发布 T/CASME656—2023
目 次
前言
IHI
范围规范性引用文件
2 3 术语和定义
缩略语 5 一般规定 6 系统架构，
4
2
网络系统设计. 8 网络设备和传输介质设计操作系统软件与网络安全
7
9
10 网络服务器选择 11 网络互联设计 12 网络应用规划， 13 无线局域网 14 验收.
6 T/CASME 656—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由新疆时代城乡设计研究院有限公司提出。 本文件由中国中小商业企业协会归口。 本文件起草单位：新疆时代城乡设计研究院有限公司、中骏设计集团有限公司、新疆正塔建筑安装
有限公司、新疆通艺市政规划设计院有限公司、中誉设计有限公司、陕西新创工程设计有限公司、一代天骄建设集团有限公司、华诚博远工程技术集团有限公司、中核西北建设集团有限公司、新疆轩达伟业工程建设有限公司、新疆泰然建设工程有限公司、新疆鑫马天成建设工程有限公司、新疆汇和鑫建设工程有限公司、中地寅岗建设集团有限公司、新疆华信建设工程有限公司、新疆华星盛世建筑安装工程有限责任公司、新疆及地建设工程有限公司、伽师县振鑫建筑安装有限公司、皓泰工程建设集团有限公司、 玛纳斯县峰源建筑安装有限责任公司、哈密豪建钢结构工程施工有限责任公司、新疆顺德建设工程有限公司、新疆八方达交通勘察设计院有限公司、新疆君安建筑安装工程有限公司、江西金翎科技有限公司。
本文件主要起草人：李新远、刘疆、韩贞、段彦博、张飞涛、杨娟、徐莹、张海洋、付新亮、张素
梅、徐文涛、席永平、张行、罗一、姜凯、张艺川、庞逸飞、刘阳、文军明、李小敏、李旭丹、赵海刚、 张彦龙、聂敏、白礼、兰先亮、银晓洁、闫磊、杨秋萍、杨秋花、孟凤玲、杨昆、田义国、刘圣银。
II T/CASME 656—2023
民用建筑智能化信息网络系统工程设计规范
1范围
本文件规定了民用建筑智能化信息网络系统工程设计的一般规定、系统架构、网络系统设计、网络设备和传输介质设计、操作系统软件与网络安全、网络服务器选择、网络互联设计、网络应用规划、无线局域网、验收。
本文件适用于民用建筑智能化信息网络系统工程设计。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208一2017外壳防护等级（IP代码） GB17859计算机信息系统安全保护等级划分准则 GB/T25058信息安全技术网络安全等级保护实施指南 YD5214无线局域网工程设计规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
核心层corelayer 计算机网络系统中的高速骨干网络部分，为网络提供优化的数据传输功能。
3. 2
接入层accesslayer 计算机网络系统中直接面向用户连接或访问网络的部分。
3. 3
分布层distributionlayer 计算机网络系统中位于接入层和核心层之间的部分，也称作汇聚层。提供基于统一策略的互联性
定义网络边界。
4缩略语
下列缩略语适用于本文件。 AC：无线控制器（WirelessAccessPointController） AP：无线接入点（AccessPoint） BGP：边界网关协议（BorderGatewayProtocol） CAPWAP：无线接入点的控制和配置协议（ControlAndProvisioningofwirelessAccessPoints
Protocol Specification)
1 T/CASME656—2023
FTP：文件传输协议（FileTransferProtocol） IETF：互联网工程任务组（TheInternetEngineeringTaskForce） MAC：介质访问控制（MediumAccessControl） MPLS：多协议标签交换（Multi-ProtocolLabelSwitching） MSTP：多业务传送平台（Multi-serviceTransterPlatform） osI：开放系统互联（OpenSystemInterconnection） SPF：开放最短路径优先（OpenShortestPathFirst） RIP：路由信息协议（RoutingInformationProtocol） SDH：同步数字系列（SynchronousDigitalHierarchy） VLAN：虚拟局域网（VirtualLocalAreaNetwork） VPN：虚拟专用网络（VirtualPrivateNetwork） WAPI：无线局域网鉴别和保密基础结构（WirelessLANAuthenticationAndPrivacy
Infrastructure)
5 一般规定
5.1民用建筑智能化信息网络系统的设计应满足用户需求，并在用户调查和需求分析的基础上，进行网络逻辑设计与物理设计。 5.2用户调查宜包括用户的业务性质与应用类型、用户规模及前景、环境要求、数据流量需求、可靠性、网络安全和投资等内容。 5.3网络需求分析应包括功能需求分析和性能需求分析，并应符合下列规定：
应通过网络功能需求分析来确定网络体系结构，内容宜包括网络拓扑结构与传输介质、网络物理及虚拟边界域划分、网络设备的配置、网络互联和互联网接入；应通过网络性能需求分析确定整个网络的可靠性、安全性和可扩展性，内容宜包括网络的传输速率、网络互联和广域网接入效率、网络设备配置和链路余程度和网络可管理程度、网络带宽需求的计算等内容
5.4网络逻辑设计应包括确定网络类型、网络管理与安全策略、操作系统、网络互联广域网接口等。 5.5网络物理设计应包括网络体系结构和网络拓扑结构的确定、网络介质的选择和网络设备的配置等。
6 系统架构
6.1系统架构规划应符合下列规定：
应满足建筑物的信息化应用需求；一一应支持各智能化系统的信息关联和功能汇聚；一一应满足智能化系统工程技术的可持续发展：一一应适应智能化系统综合技术功能的不断完善。
6.2智能化信息网络系统工程的设施架构搭建应符合下列规定：
应建设建筑信息化应用的基础设施层；一一应建立具有满足运营和管理应用等综合支撑功能的集成管理平台层；
应形成展现信息应用和协同效应的信息化应用设施层，
6.3民用建筑智能化信息网络系统工程的系统配置应符合下列规定：
2
