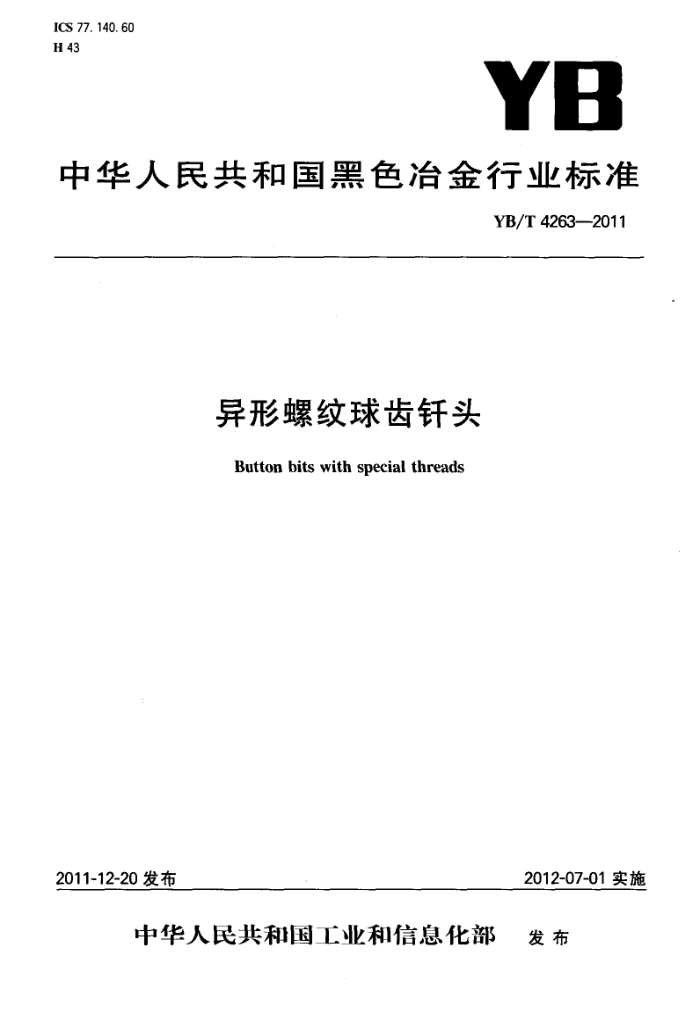

ICS 77. 140. 60 H 43
YB
中华人民共和国黑色冶金行业标准
YB/T4263—2011
异形螺纹球齿钎头
Button bits with special threads
2012-07-01实施
2011-12-20 发布
中华人民共和国工业和信息化部 发布 YB/T 4263—2011
前 言
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：贵阳捷胜科技实业发展有限公司、首钢贵阳特殊钢有限责任公司、冶金工业信息标
准研究院、钢铁研究总院。
本标准主要起草人：熊家泽、韩阳、杜简丽、刘宝石、张春红、侯捷、王筑生、董鑫业。 本标准为首次发布。 YB/T4263—2011
异形螺纹球齿钎头
1范围
本标准规定了凿岩用DT58、HT60异形螺纹球齿钎头的订货内容、代号、类型、型号、外形、螺纹、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于凿岩用直径为89mm~152mm的DT58和HT60异形螺纹硬质合金球齿钎头。 2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1金属洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T标尺） GB/T2527矿山、油田钻头用硬质合金齿
3订货内容
按本标准订货的合同应包含下列技术内容： a）标准号； b）产品名称； c) 类型及型号； d）数量； e) 需方提出的其他特殊要求。
4钎头代号、类型及型号表示规则 4.1钎头代号说明 4.1.1钎头类型及螺纹代号
B：（ButtonBit)的第一个英文字母，为球齿钎头代号； D:(DropCenter)的第一个英文字母，为钎头头部表面凹面代号； R：(RetracBody)的第-…个英文字母，为易返钎头代号； DT：D是（DoubleTThread）的第-个英文字母，T为梯形螺纹的代号DT为异型螺纹（I）代号： HT：H是（HighEfficiencyTThread）的第一个英文字母，T为梯形螺纹的代号；HT为异形螺纹
(I)代号。 4.1.2钎头适应岩石分类代号
H：极硬一硬岩 M:中等硬度 S:软岩 C:均匀性岩石 F：裂隙性岩石 V:强磨蚀性岩石 A：磨蚀性岩石 N：非磨蚀性岩石
单轴抗压强度：>250MPa 单轴抗压强度：150MPa~250MPa 单轴抗压强度：<150MPa
石英含量：>40% 石英含量：20%~40% 石英含量：<20% YB/T4263-—2011
4.2异形螺纹齿球钎头类型
异形螺纹齿球钎头类型由钎头裤体类型、钎头头部类型、钎头适应的岩石类型和连接螺纹类型组成。 4.2.1钎头体类型 4.2.1.1钎头体按其裤体类型不同，分为普通型和易返型（R），具体图形见图1、图2，易返型裤体用英文字母“R"表示。
图1普通裤体球齿钎头
图2易返裤体球齿钎头（R)
4.2.1.2钎头头部表面类型
钎头体按其头部表面形状不同，分为平面、凹面和凸面三种类型，型别代号按本标准4.1.1条的规定，具体图形示例见图3、图4。
图3钎头头部为平面示例图
图4针头头部为凹面示例图
4.2.2钎头适应的岩石分类
对于不同类型的岩石，推荐使用不同类型的钎头，按其头部形状及布齿方式的具体分类示例见图5~图8。
图5推荐用于SCAN岩石
图6推荐用于MHCA岩石
图7推荐用于HFAV岩石
图8推荐用于HMCNV岩石
2 YB/T4263—2011
4.3钎头型号表示规则
钎头型号由钎头代号、钎头头部表面类型代号、钎头裤体类型代号、头部直径、螺纹类型代号、推荐适用岩石类型代号组成，具体示例如下。
示例
DR102 DT58
B
岩石类型螺纹类型(DT表示异形螺纹(I)) 钎头头部公称直径钎头裤体形状：(R）表示易返钎头钎头头部表面形状球齿钎头代号
5尺寸及允许偏差
柱齿钎头外形、螺纹内径、螺纹尺寸及偏差见表1、表2及图9～图12。
D
D 钎头大端直径；
钎头小端直径；
Q G 钎头螺纹公称直径；
钎头内螺纹深度。
L
图9DT螺纹连接钎头
6技术要求 6.1钎头体材料应采用适合凿岩条件的钢材，钢材的技术条件应符合相应标准中规定的要求。 6.2钎头用硬质合金应符合GB/T2527的规定。推荐使用经过加压烧结的优质合金，技术条件应符合相应标准的要求。 6.3钎头表面应光滑，不允许有裂纹、毛刺和掉角。 6.4钎头应检查钎头体硬度，取样数量应符合表3的规定，硬度值应不小于HRC42。 6.5钎头应进行防腐处理，确保在运输过程中不发生锈蚀。 YB/T4263—2011
D 钎头大端直径：
钎头小端直径； Di- 一过渡槽直径；
d
一钎头螺纹公称直径； L.-钎头内螺纹深度； Li- --过渡槽深度。
G-
图10HT螺纹连接钎头
R
R
R2
F=P/2
图11 DT58内螺纹放大图
P
R
图12HT60内螺纹放大图 YB/T4263-2011
表1钎头尺寸
单位为毫米
D
螺纹公称直径
*d N
螺纹形式
英制 允许偏差 L in 3/2 3% 4
Li
D;
公制 89 92 102 115 127 140 92 96 102 115 140 152
G
DT 螺纹
+3. 0
58. 0
4/2 +0. 5 ≤155 5% 3岁% 334 4
D-10
5
HT 螺纹
+3.0
D-10
60. 0
4% +0.5 160±0.25 5%
18.0 62.0+0.5
6
注1：当客户要求钎头的L值超出表中的规定时，应在合同中注明。 注2：标有”*”的代号仅适用于钎头裤体为普通型的钎头。
表2钎头螺纹尺寸
单位为毫米
Di
H
螺纹公称直径 DT58 HT60
旋向
基本尺寸 允许偏差 基本尺寸允许偏差 P 51.70 +0.25 3. 15
Ri 3±0.2 0. 5
R2
24. 00 20. 32
3±0.2 2.5
+0.20
左旋
54. 00
0
3. 00
7 试验方法
钎头的检验项目及方法应符合表3的规定。
表3钎头检验项目
检验方法专用量具量具 GB/T 230. 1
序号 1 2 3 4
检验项目螺纹尺寸外形尺寸钎头体硬度表面质量
取样数量逐个
每批1%，不少于3个
逐个
目测、五倍读数放大镜
8 检验规则 8.1 钎头的检查和验收由供方技术监督部门进行 8.2 钎头应成批验收，每批由同一材料、同一规格型号、同一热处理制度的钎头组成。 8.3 硬度试验不合格者，应从同一批中任取2倍数量的试样进行复验。复验结果仍不合格，则整批不得
5 YB/T 4263--2011
发货。 9包装、标志、运输、储存及质量证明书 9.1钎头外表面应有供方的商品标志和产品规格型号。 9.2同材料、同一热处理制度、同一规格型号钎头装一箱，每箱总重量小于30kg，包装应牢固。经供需双方协商，特殊情况下可按合同或协议要求进行包装。 9.3包装箱内应有质量证明书，质量证明书应包括：供方名称或商标、产品规格型号、数量、检验日期、标准号。 9.4包装箱上应注明供方名称、规格型号、数量和生产批号，并在发货时注明需方名称。 9.5钎头运输过程中应防止相互碰撞，并应加遮盖，以防雨（雪)水浸入。 9.6钎头储存采用库存方式。
6
