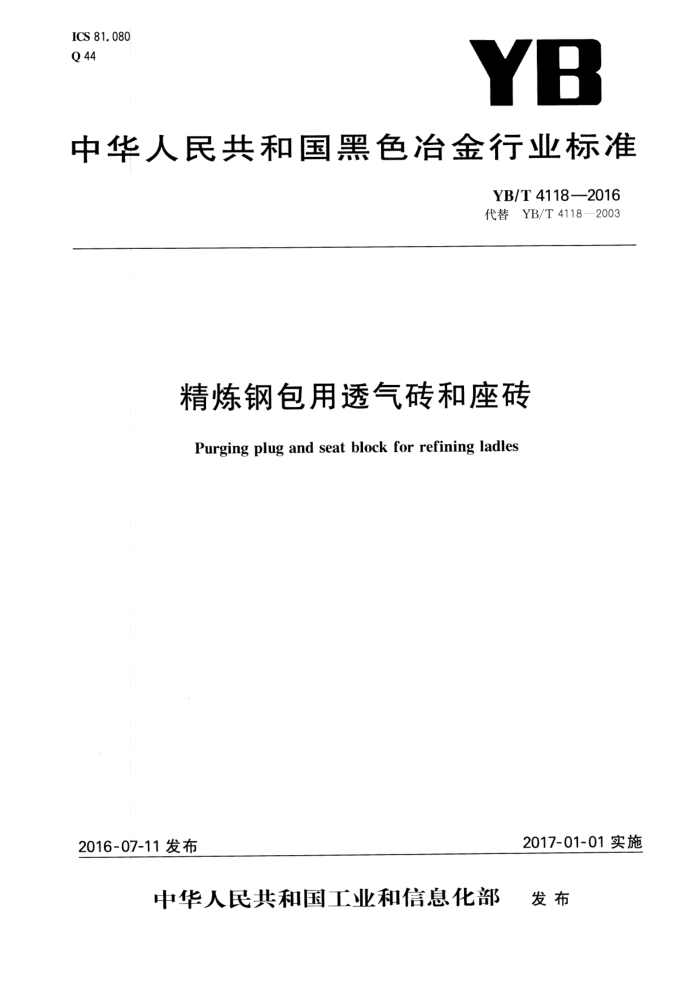

ICS 81. 080 Q 44
YB
中华人民共和国黑色冶金行业标准
YB/T 4118—2016 代替YB/T 4118-2003
精炼钢包用透气砖和座砖 Purging plug and seat block for refining ladles
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部 发布 YB/T4118—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YB/T4118 8一2003《精炼钢包用透气砖和座砖》，与YB/T4118- 32003相比，主要技术变
化如下：
表1中，修改了狭缝型透气砖的理化指标，增加了芯板型和弥散型透气砖种类及理化指标要求，
删除了烧成座砖种类及理化指标要求；
+增加了条款4.4；附录中，增加了芯板型和弥散型透气砖的结构示意图。
请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本标准起草单位：中钢集团洛阳耐火材料研究院有限公司、濮阳濮耐高温材料（集团)有限公司、洛阳
利尔耐火材料有限公司、浙江自立股份有限公司。
本标准主要起草人：陈卢、余同署、张晖、禄向阳、吴晓、刘国涛、寇志奇、李有奇、程文雍、徐亮。 本标准所代替标准版本的历次发布情况：
YB/T4118-2003。 YB/T4118—2016
精炼钢包用透气砖和座砖
1范围
本标准规定了精炼钢包用透气砖和座砖的分类、形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。
本标准适用于精炼钢包用透气砖及座砖。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T 5069 镁铝系耐火材料化学分析方法 GB/T5070 含铬耐火材料化学分析方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 7321 定形耐火制品试样制备方法 GB/T10325 定形耐火制品验收抽样检验规则 GB/T10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T16546 定形耐火制品包装、标志、运输和储存 GB/T21114 耐火材料X射线荧光光谱化学分析-熔铸玻璃片法 YB/T370 耐火制品荷重软化温度试验方法（非示差-升温法） YB/T4115功能耐火材料通气量试验方法
3分类及形状尺寸 3.1砖按用途分为透气砖和座砖。 3.2砖按理化指标分为T-80、T-85、X-85、M-85、Z-80、Z-85等六个牌号。牌号中的T、X、M、Z 分别为狭缝型透气砖、芯板型透气砖、弥散型透气砖、座砖首个汉字的拼音首字母，数字代表三氧化二铝的质量百分数。 3.3砖的形状及尺寸可按附录A的规定，也可按需方提供的图纸要求进行生产。 4技术要求 4.1砖的理化指标应符合表1的规定。 4.2砖的尺寸允许偏差和外观应符合表2的规定。 4.3透气砖的钢套和进气管不应漏气。 4.4根据用户需求设置透气砖安全警示体，透气砖中安全警示体材质分为耐火材料、钢棒、碳棒等，埋设形式分为上埋式、中埋式和下埋式，安全警示高度为距透气砖底面150mm或根据用户要求设定。 5试验方法 5.1座砖的制样按GB/T7321进行。狭缝型、芯板型和弥散型透气砖的制样均可按用户和生产管理的要求，采用生产透气砖产品的同一工艺制成试样。其中狭缝型和弥散型透气砖，也可以根据砖型大小在
1 YB/T4118—2016
透气砖的大头截去20mm~30mm后的中心部位钻取$36mm×50mm试样 5.2含CrzO，的砖中AlzO、Cr2O3、MgO的测定按GB/T5070或GB/T21114进行；不含Cr2O的砖中AlzO、MgO的测定按GB/T5069或GB/T21114进行。
表1精炼钢包用透气砖和座砖的理化指标
指 标芯板型 弥散型透气砖 透气砖
座砖
狭缝型透气砖 T 80 T 85 X 85 M 85 Z-80 Z 85
项 目
85 92 16 50 1680
85 92 18 80 1680
85
85 - 30 40 1680
80
≥ > ≤ ≥ M
80
w(Al2O)/% w(Alz (), +Cr O +Mg()) / % 显气孔率/% 常温耐压强度/MPa 0.2MPa荷重软化开始温度T2/℃ 通气量（压差0.1MPa~1.0MPa)/（m/h)）
16 40 1620
18 60 1680
20
1650
提供数据
注：出厂的每块透气砖都应进行通气量检验。
表2 精炼钢包用透气砖和座砖的尺寸允许偏差及外观
单位为毫米
指 标
项 目
座砖 ±2
透气砖
内径外径高度长度和宽度
±2 ±3
边长或外径土5
尺寸允许偏差
±5 ±4 60 60 3 不限制 50 20 不准有
缺角长度(a+b+c) 缺棱长度（e十f十g）
3 10 不准有不准有不准有
平均熔洞直径
不大于
宽度≤0.10 宽度0.11~0.25 宽度0.26~0.50 宽度>0.50
裂纹长度
5.3显气孔率的测定按GB/T2997进行， 5.4 常温耐压强度的测定按GB/T5072进行。 5.5荷重软化温度的测定按YB/T370进行。
6透气砖通气量的测定按YB/T4115进行。
5.6
5.7尺寸、外观的测定按GB/T10326进行。 5.8钢套及进气管的气密性检查，按在焊缝处涂抹肥皂液观察是否漏气或用单位时间内的压降评估的方法进行。 2 YB/T4118—2016
6 质量评定程序 6.1编批
透气砖和座砖分别以不超过200块为一批。 抽样与判定规则
6.2
砖的抽样验收按GB/T10325进行。化学组成、显气孔率、常温耐压强度、荷重软化开始温度为验收项目。 6.3合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行，包装、标志、运输、储存和质量证明书
7
7.1砖的包装、标志、运输和储存按GB/T16546进行。透气砖的进气管端头连接螺纹处应涂油，并套上保护帽。 7.2每块透气砖的通气量应标记在砖的明显位置上。 7.3砖出厂时应附有供方质量部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日期、合同号、产品名称、标准编号、牌号、砖号、批号及相应的理化指标检验结果等项目。
3 YB/T4118—2016
附录A （资料性附录）
精炼钢包用透气砖和座砖形状尺寸
A.1透气砖 A.1.1透气砖形状见图A.1。
4向 I: 2.5
4向 91
A向 I: 2.5
A向 I: 2.5
狭缝型
芯板型
弥散型
图A.1透气砖砖形示意图
A.1.2透气砖的规格及尺寸见表A.1。
表A.1推荐的透气砖砖形尺寸
单位为毫米
砖号 T; T2 Ts T4
Hi 278 308 370 430
65 132 126 121
180 197 190 224
A.2座砖 A.2.1 座砖的形状见图A.2。
I12
图A.2 座砖砖形示意图 YB/T4118—2016
A. 2. 2 座砖的规格及尺寸见表A.2。
表A.2 推荐的座砖砖型尺寸
单位为毫米
砖号 Z Zz Zs Z4
6 300 340 360 450
说明
整体透气砖中邮一邮，邮=
300 340 360 450
分体透气砖中座砖与透气砖芯按下列方式配合：
$=十(3~8) =十(3~8) Hz=H(10~30)
L
