ICS13.030.40 P 53
CJ

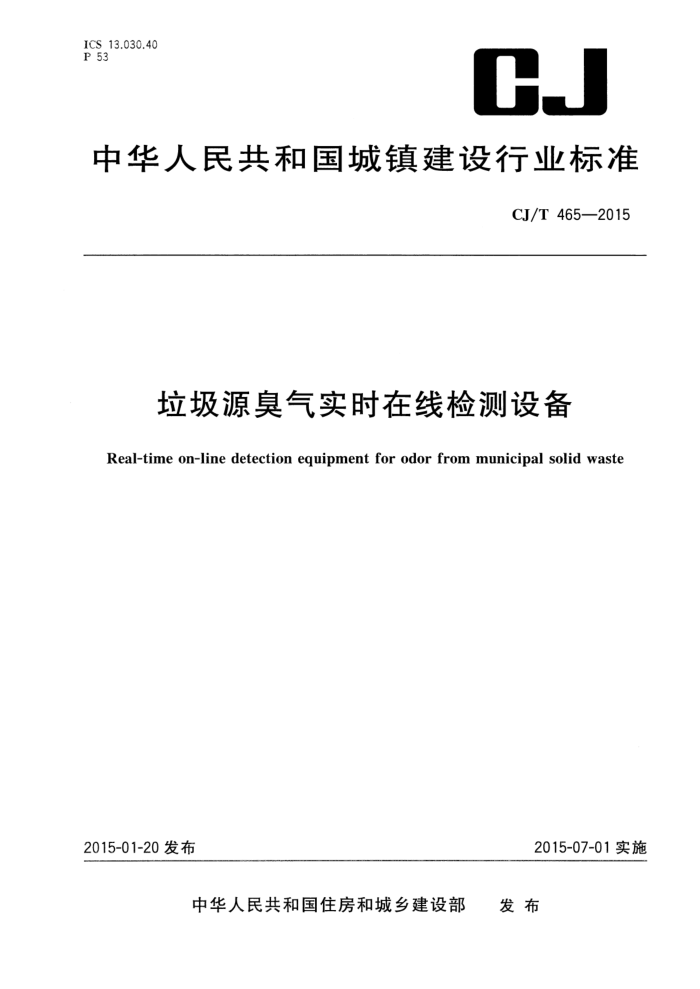

中华人民共和国城镇建设行业标准
CJ/T465—2015
垃圾源臭气实时在线检测设备
Real-time on-line detection equipment for odor from municipal solid waste
2015-01-20发布
2015-07-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T465—2015
目 次
前言 1 范围
I
规范性引用文件 3 术语和定义 4 型号 5 使用条件 6 要求
2
2
...
2
试验方法 8 检验规则
7
6
标志、包装、运输和贮存
9
1 CJ/T 4652015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准负责起草单位：北京中科博联环境工程有限公司、中国科学院地理科学与资源研究所。 本标准参加起草单位：上海市环境工程设计科学研究院有限公司、城市建设研究院、北京市环境卫
生设计科学研究所、同济大学固体废物处理与资源化研究所、深圳市环境监测中心站、北京环境卫生工程集团有限公司。
本标准主要起草人：陈同斌、郑国砥、高定、陈俊、刘婷婷、许雯佳、郭祥信、吴文伟、何品晶、吕凡、 彭淑婧、郑海霞、招康赛、张旭东、赵玉涛。
三 CJ/T4652015
垃圾源臭气实时在线检测设备
1范围
本标准规定了垃圾源臭气实时在线检测设备的术语和定义、型号、使用条件、要求、试验方法、检验规则以及标识、包装、运输和贮存等。
本标准适用于垃圾源（包括生活垃圾和餐厨垃圾在收集、转运、处理处置等设施）散发的氨气、硫化氢和总挥发性有机物实时在线检测设备。
园林垃圾、污水处理厂污泥和城市粪便等易腐有机废物源散发的氨气、硫化氢和总挥发性有机物的
实时在线检测设备可参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2421.1E 电工电子产品环境试验 概述和指南 GB/T2423.1电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h十12h循
环)
GB/T2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB4943.1信息技术设备安全第1部分：通用要求 GB/T14479传感器图用图形符号 GB/T15652 金属氧化物半导体气敏元件总规范 GB/T15653 金属氧化物半导体气敏元件测试方法 QB/T3624 聚四氟乙烯管材
3术语和定义
下列术语和定义适用于本文件。
3.1
主机mainframe 垃圾源臭气实时在线检测设备除去气体采集设备中探头以外的主要机体部分。
3.2
单元unit 垃圾源臭气实时在线检测设备中由组件或零部件、分组件装配在一起，能够独立工作的组合体。
3.3
气路gaspath 从气体采集探头至垃圾源臭气实时在线检测设备传感器之间的连接管线。
1 CJ/T465—2015
4型号
型号表示如下：
总挥发性有机物检测范围（V十阿拉伯数字）硫化氢检测范围(S十阿拉伯数字) 氨气检测范围(N十阿拉伯数字) 臭气检测（OD)
示例：氨气检测范围为0~100×10-°V(0~100ppmV），硫化氢检测范围为0～500×10-°V(0～500ppmV)），总挥发性有机物检测范围为0～200×10-§V（0～200PpmV）的垃圾源臭气实时在线检测设备，表示为： OD-N100-S500-V200。
5 5使用条件
5.1 探头的工作环境温度应为一10℃～70℃。 5.2主机的工作环境温度应为一10℃～50℃，工作环境湿度应小于95%RH(无冷凝）。 5.33 主机的工作大气压应为常压（标准气压士20%）。 5.4 检测单元的工作电压应为安全电压，宜为12V或24V，连接电缆为4芯屏蔽线。 5.5 主机应避免设置在下列场合：
a) 易燃易爆场所； b) 强磁场、强电场和强辐射的场所。
6 要求
6.1 1一般要求 6.1.1 设备组成
臭气实时在线检测设备的组成如图1所示。包括气体采集、气体净化、信号采集、温度补偿和数据显示与输出。具体如下：
a) 气体采集包括探头、气路、抽气泵及其自动控制元器件； b）气体净化包括气体除湿和净化单元； c) 信号采集包括氨气、硫化氢、总挥发性有机物传感器、变送器； d) 温度补偿包括温度检测和温度校正； e) 数据显示与输出包括数据传输、计算、显示和输出部件。
2
