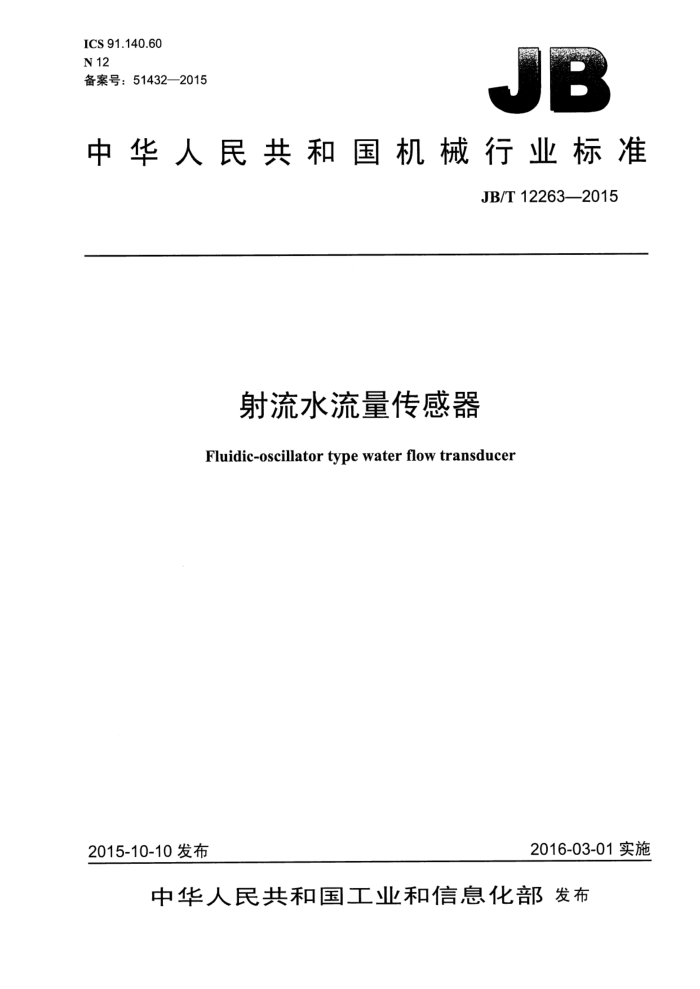

ICS 91.140.60 N 12 备案号：51432—2015
:
中华人民共和国机械行业标准
JB/T12263—2015
射流水流量传感器
Fluidic-oscillator type water flowtransducer
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12263—2015
目 次
前言... 引言.. 1范围. 2 规范性引用文件， 3术语和定义 4产品分类， 4.1按传感器的连接方式分类.. 4.2 按射流振荡信号检测方式分类 4.3 按气候和机械环境条件分类 4.4 按电磁环境分类. 5 基本参数 5.1 公称通径和总尺寸 5.2 螺纹连接端和法兰连接端 5.3 逆流.. 5.4 输出信号 5.5 零流量脉冲输出 5.6 电源.. 5.7 额定工作条件 5.8 准确度等级， 5.9 计量特性. 技术要求.
TIT IV
L
6
6.1 传感器材料 6.2 外观. 6.3 压力损失， 6.4 耐压强度. 6.5 重复性误差. 6.6 流动剖面敏感度等级 6.7 电源电压变化影响， 6.8 电磁环境影响. 6.9 气候环境影响.… 6.10 机械环境影响. 6.11 抗运输振动与冲击性能 6.12 外壳防护 7试验方法. 7.1 传感器材料， 7.2 外观. 7.3 压力损失， 7.4 耐压强度
1 JB/T12263—2015
7.5 重复性误差 7.6 流动剖面敏感度等级 7.7 电源电压变化影响.. 7.8 电磁环境影响... 7.9 气候环境影响. 7.10 机械环境影响， 7.11 抗运输振动与冲击性能. 7.12 外壳防护检验规则.
10 10 10 10 10 10 11 11 11 11 11 12
8 8.1 检验分类 8.2 出厂检验..
8.3 型式检验， 9标志、包装、运输和贮存 9.1 标志. 9.2 包装. 9.3运输. 9.4贮存参考文献.
表1 温度范围，表2 压力范围.. 表3 重复性误差.. 表4对上游流速场不规则变化的敏感度等级（U) 表5对下游流速场不规则变化的敏感度等级（D）表6脉冲系数. 表7 极差系数dn 表8 出厂检验和型式检验项目表，
2
.
8
10
II JB/T12263—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：宁波水表股份有限公司、宁波计量测试研究院、浙江大学机械系、无锡水表有限
责任公司、苏州自来水表业有限公司、上海水表厂、江西三川水表股份公司、宁波东海仪表水道有限公司、辽宁思凯科技股份有限公司、重庆智能水表有限公司、深圳市兴源鼎新科技有限公司、浙江省甬岭供水设备有限公司、连云港连利水表有限公司、安徽翼迈智能仪表有限公司。
本标准主要起草人：徐亮、左富强、汤思孟、张云、胡亮、张庆、朱煜、俞志涛、张志平、林志良、 史健君、魏庆华、李怡凡、张新忠、杨世荣、黄汉生。
本标准为首次发布。
III JB/T122632015
引言
射流水流量传感器由射流振荡腔、振荡信号检测部件及传感信号预处理部件等组成。当流体流过射流振荡腔时，由于流体的附壁效应和采用的流体反馈控制技术，流体在腔体内发生稳定的振荡，通过信号检测电路可以将振荡信号检出并做预处理，供后续信号处理部分使用。因射流振荡腔内流体振荡频率与流速呈固定函数关系，因此可以用检出的振荡频率实现对封闭管道内流体的流速、流量乃至累积流量的测量。
射流水流量传感器内部不含机械运动部件，具有流量测量范围宽、工作稳定性好、使用寿命长、批产性能一致性优、加工装配方便等特点，特别适用于封闭满管道中单相流流体的流量测量之用
本标准制定中参考了国家标准GB/T778.1～778.3—2007和行业标准JB/T9249—2015，并结合了我国射流水流量传感器的研制、生产、使用等实际情况。
IV JB/T12263——2015
射流水流量传感器
1范围
本标准规定了射流水流量传感器的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于低压直流（或电池）供电、脉冲信号输出的封闭满管道射流振荡型水流量传感器（以下简称传感器），也适用于射流冷、热水水表、射流流量计、射流流量变送器等水流量检测仪表中的公称通径小于或等于DN40，最高允许工作压力（MAP）大于或等于1.0MPa，最高允许工作温度（MAT）小于100℃的传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T778.1一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范 GB/T778.3一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法
和试验设备
GB4208—2008 外壳防护等级（IP代码） GB/T13384—2008 机电产品包装通用技术条件 GB/T17219—1998 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T25480—2010 仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
GB/T778.1一2007界定的以及下列术语和定义适用于本标准。
3.1
射流水流量传感器fluidic-oscillatortypewaterflowtransducer 由射流振荡腔、振荡信号检测部件及传感信号预处理部件等组成，利用射流附壁效应和流体反馈控
制技术使流体在振荡腔内产生稳定振荡的一种水流量传感器。在整个流量测量范围内，流体振荡频率与管道中流体的流速成固定函数关系，可通过信号检测电路将流体振荡频率检出并做预处理。 3.2
射流振荡腔fluidic-oscillatorcavity 能使流体产生稳定周期振荡的腔体。
3.3
振荡信号检测部件fluidic-oscillatorsignalmeasuringunit 使射流振荡腔内水流振荡信号转换成电信号的检测部件。
3.4
传感信号预处理部件signalpretreatmentunit
1 JB/T12263—2015
对射流振荡电信号进行预处理的部件。其功能通常有放大、滤波、整形、电平匹配等，并由它将射流振荡电信号转化成脉冲信号。 3.5
仪表系数meterfactor 单位体积流体流过传感器时，传感器可输出的脉冲数。
3.6
重复性误差 repeatabilityerror 在相同的工作条件下，传感器对同一流量值在短时间内，按相同方向做连续多次测量所获得的极限
值之间的代数差。
4产品分类
4.13 按传感器的连接方式分类
按传感器的连接方式分为：
一螺纹连接方式；一法兰连接方式。
4.2按射流振荡信号检测方式分类
按射流振荡信号检测方式分为：
速度式检测方式；一压力式检测方式；其他检测方式。
4.3按气候和机械环境条件分类
按气候和机械环境条件分为：
安装在室内的固定式：一安装在室外的固定式；
一
移动式。
4.4按电磁环境分类
按电磁环境分为：
住宅、商业和轻工业；工业。
-
5基本参数
5.1公称通径和总尺寸
传感器的公称通径和总尺寸应符合GB/T778.1一2007中4.1.1的要求。 5.2 螺纹连接端和法兰连接端
传感器的螺纹连接端和法兰连接端应符合GB/T778.1一2007中4.1.2和4.1.3的要求。
2 JB/T12263—2015
5.3逆流
传感器不能计量逆流，其余应符合GB/T778.1一2007中5.2.6的要求。 5.4输出信号
传感器的输出信号为脉冲信号，其中，脉冲电压：低电平≤0.2V：高电平≥3V。 5.5 5零流量脉冲输出
流量为零时，脉冲数为零。 5.6电源
传感器的供电采用低压外接直流电源或内置电池供电，电压应小于或等于36V。 5.7额定工作条件 5.7.1环境条件
传感器的工作环境条件为： a）环境温度：安装在室内固定式的温度范围为5℃～55℃；
安装在室外固定式及移动式的温度范围为-25℃～55℃。
b）相对湿度：5%～90%。 c）大气压力：86kPa～106kPa。
5.7.2介质条件
被测介质应符合下列条件： a）属性：被测介质应是单相水流体或者可以认为是单相水流体。 b）温度范围：管道内水的最低允许工作温度（mAT）为0.1℃，最高允许工作温度（MAT）分为
五个等级，见表1。
表1 温度范围
参比温度
最高允许工作温度（MAT）
最低允许工作温度（mAT）
等级
℃ 20 20 20,50 20,50 20,50
℃ 30 50 70 90 100
℃ 0.1 0.1 0.1 0.1 0.1
T30 T50 T70 T90 T100 c）压力范围：管道内水的最低允许工作压力mAP应达到0.03MPa。传感器的最高允许工作压力
MAP应大于或等于1.0MPa，分为四个压力等级，见表2。
5.7.3安装条件
传感器的安装条件应符合下述要求：
