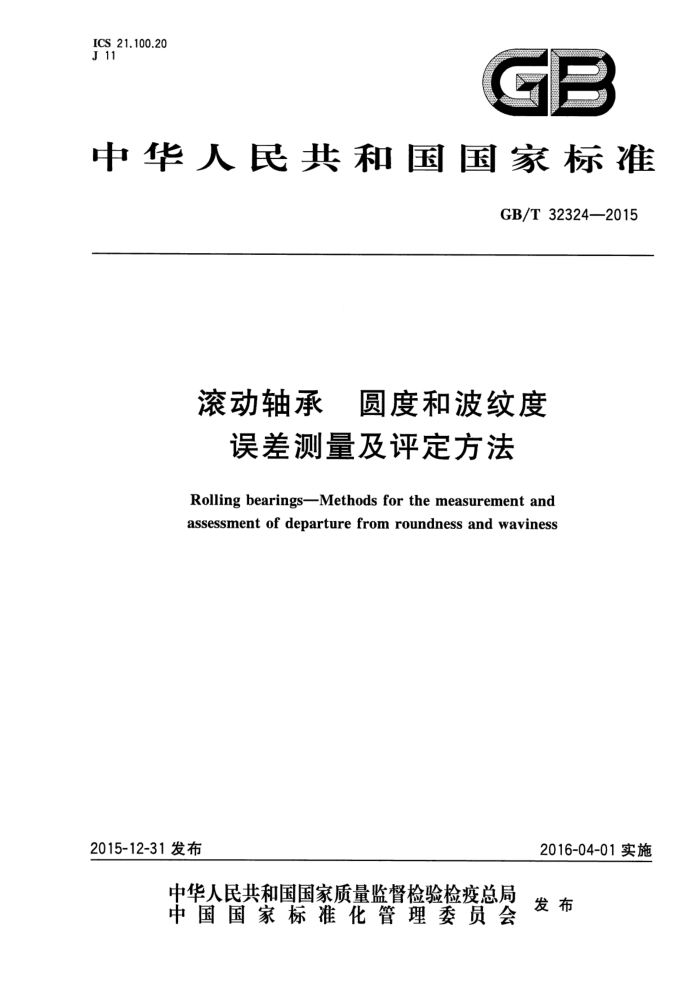

ICS 21.100.20 J 11
中华人民共和国国家标准
GB/T32324—2015
滚动轴承 圆度和波纹度
误差测量及评定方法
Rolling bearings-Methods for the measurement and assessment of departurefrom roundness and waviness
2016-04-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准滚动轴承圆度和波纹度
误差测量及评定方法 GB/T32324—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：（010)68533533 3发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数16千字 2016年5月第一版 2016年5月第一次印刷
*
书号：155066·1-54251 定价 16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 32324—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴研科技股份有限公司、福建永安轴承有限公司、洛阳轴承研究所有限公司、
杭州轴承试验研究中心有限公司、宁波慈兴轴承有限公司、捷姆轴承集团有限公司、浙江时代计量科技有限公司。
本标准主要起草人：李副来、任利珍、刘金秀、陈德富、赵铭、李兴林、郝大庆、赵坤、舒永强、陈建新。
I GB/T32324—2015
滚动轴承圆度和波纹度
误差测量及评定方法
1范围
本标准规定了用接触式圆度测量仪以半径变化量来确定滚动轴承零件在规定部位的圆度和波纹度误差的测量及评定方法。
本标准适用于公称外径3mm～1000mm的各类滚动轴承零件的圆度和波纹度误差的测量和评定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T7234产品几何量技术规范（GPS）圆度测量术语、定义及参数
3术语和定义
GB/T7234界定的以及下列术语和定义适用于本文件。
3.1
圆度误差 roundnessdeviation 以基准圆的圆心得出的被测零件轮廊的最大半径和最小半径之差来确定被测截面的圆度误差。
3.2
波纹度误差 wavinessdeviation 随机或周期性偏离理想圆的表面不平度，取高于圆度波数的一个范围内的波数集合的峰谷幅值作
为波纹度误差。
4测量要求
4.1仪器 4.1.1测量仪器类型
测量仪器为接触式圆度测量仪，可为传感器旋转式或工作台旋转式。 4.1.2测量结果输出方式
测量结果有两种输出方式，即图形记录式或参数直接显示式。同一台仪器可具有一种或两种输出方式。 4.1.3频率响应、滤波特性
对于公称外径3mm～350mm的滚动轴承零件，被测轮廊频率响应范围为2u/r～500u/r(u/r即
1 GB/T32324—2015
undulationsperrevolution波数/转）。
对于公称外径350mm～1000mm的滚动轴承零件，被测轮廊频率响应范围为2u/r~1500u/r。 圆度测量时的频率响应范围为2u/r～15u/r及2u/r～50u/r，滤波器通带名义截止端的传输率为
75%。推荐采用2u/r～15u/r的频率响应范围。
波纹度测量时的频率响应范围为15u/r～150u/r及15u/r～250u/r，滤波器通带名义截止端的传输率为75%。测量球(滚子)和内沟(滚）道的波纹度一般采用15u/r～150u/r的频率响应范围；测量外沟（滚）道的波纹度一般采用15u/r250u/r的频率响应范围。
滤波器的幅度传输特性等效于相同时间常数的两个独立CR网络，如图1所示。
100 75
/李 % /
6! 67
2
es
u/
15 图1滤波器幅度传输特性曲线
150250 500
1 500
50
01
2
4.1.4采样频率 4.1.4.1对于公称外径3mm～350mm的滚动轴承零件，采用计算机系统计算圆度和波纹度时，其被测轮廊采样数不应小于1024点，并且均匀分布。 4.1.4.2对于公称外径350mm～1000mm的滚动轴承零件，采用计算机系统计算圆度和波纹度时，其被测轮廊采样数不应小于4096点，并且均匀分布。 4.1.5谐波分析
采用计算机系统的圆度测量仪，应能够计算圆度及波纹度的正弦波数及其幅值，能够显示或打印滤波范围内任意正弦波的幅值。 4.2触头 4.2.1触头材料
应以不划伤被测体表面为准则，推荐使用人造宝石或尼龙。 4.2.2触头静压力
应根据检测零件的尺寸和形状，触头静压力在0.02N～1.2N内选择。 4.2.3触头型式及其尺寸
为满足测量被测表面不规则的特征和大小的不同要求，触头有不同型式，如图2、图3所示。 测头半径r及R应按下列数值选取：0.25mm，0.8mm，2.5mm。
2 GB/T 32324—2015
图2球形触头
图3斧形触头
5轴承零件测量
5.1 测量部位及方向 5.1.1球轴承套圈
深沟球轴承套圈与角接触球轴承套圈的测量部位及方向，如图4、图5所示。
图4深沟球轴承套圈测量部位及方向 GB/T32324—2015
图5角接触球轴承套圈测量部位及方向
5.1.2 滚子轴承套圈
应在套圈滚道宽度的中心、垂直于滚道素线的方向上测量，见图6。
C
图6滚子轴承套圈测量部位及方向
5.1.3球
应在3个彼此互成90°的单一赤道平面内测量，见图7。
卡具
图7球测量装置示意图
5.1.4滚子
应在滚子长度的1/2处（非对称球面滚子在最大直径处）、垂直于滚子素线的方向上测量，见图8。
4 GB/T32324——2015
我
图8 8滚子测量部位及方向
5.2定位调整
5.2.1 轴承零件安装及仪器调整
调整被测轴承零件，控制安装偏心在规定的范围内，以避免过量的偏心畸变。调整仪器使被测轴承零件轴线平行于仪器回转轴线，以避免过量的倾斜误差。 5.2.2图形记录
显示轮廊的轨迹应分布在轮廊图形平均半径的1/2范围内。 5.2.3 偏心量控制
对于一般精度的测量，偏心量应限制在大约轮廊图形平均半径的15%以内，高精度测量应限制在 7%以内。
6 5误差评定方法
6.1 圆度误差评定中心
本标准规定以下列任一圆心（基准圆的圆心）得出的被测轴承零件轮廊的最大半径和最小半径之差来确定被测截面的圆度误差。
a）最小区域圆圆心（MZC)（见图9）； b）最小二乘圆圆心（LSC)（见图10）。 当由于方法差异引起测值有争议时，以最小二乘圆圆心方法评定为准。
5
