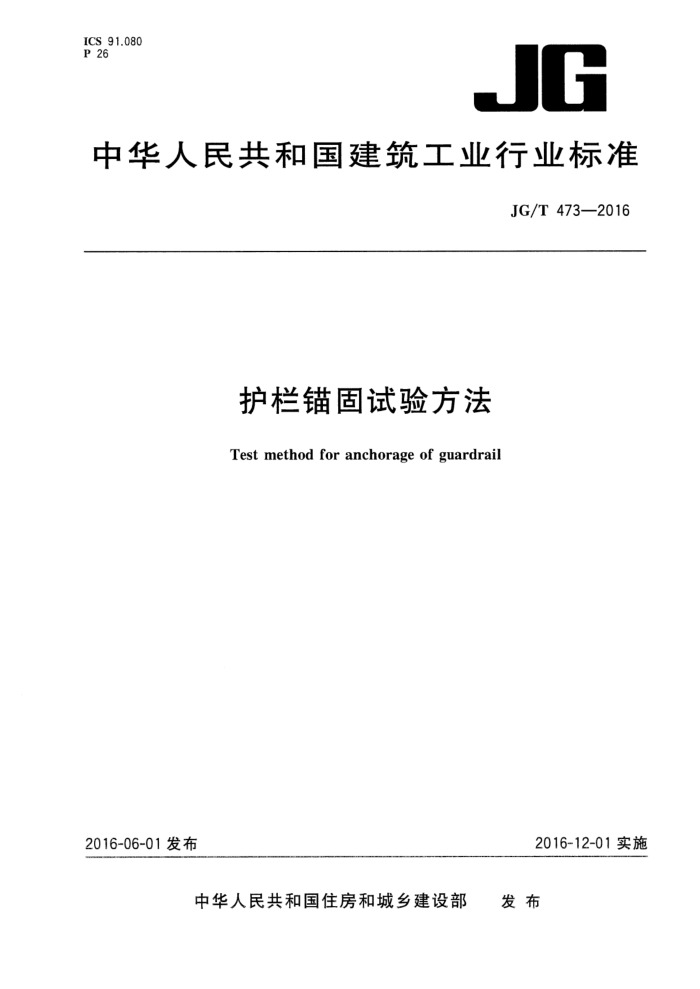

中华人民共和国建筑工业行业标准
JG/T 473—2016
护栏锚固试验方法
Test method for anchorage of guardrail
2016-12-01实施
2016-06-01发布
中华人民共和国住房和城乡建设部 发布 JG/T473--2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
试验项目试验设备及试验装置
4 5 6 安全要求
7 样件要求 8 试验条件 9 试验程序 10 破坏分析 11 试验报告附录A（资料性附录） 常用锚固方式
8 JG/T 473-2016
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑结构标准化技术委员会归口。 本标准起草单位：广东坚朗五金制品股份有限公司、鹤山市鸿图铁艺实业有限公司、广东坚宜佳五
金制品有限公司、中国建筑标准设计研究院、中国建筑科学研究院、广东省建筑科学研究院、上海建科检验有限公司。
本标准主要起草人：王杰堂、杜万明、招景棉、尚景联、陈伯如、鲁冬瑞、杨仕超、徐勤、张解放。
= JG/T473---2016
护栏锚固试验方法
1范围
本标准规定了建筑护栏锚固试验方法的术语和定义、试验项目、试验设备及试验装置、安全要求、样件要求、试验条件、试验程序、破坏分析和试验报告。
本标准适用于基材为混凝土或金属，立柱为金属的民用建筑永久性护栏、栏杆的实验室试验和现场试验。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG/T342建筑用玻璃与金属护栏
3术语和定义
JG/T342中界定的以及下列术语和定义适用于本文件
3.1
锚固系统 anchoragesystems 采用连接件将护栏或栏杆可靠锚固在建筑基材上所形成的整体构造。
3.2
基材 fbasematerial 用于安装和承载护栏、栏杆的建筑主体结构或结构构件的材料。
3.3
锚固系统样件 anchoragesystemsample 由基材、护栏或栏杆和连接件组成用于锚固性能试验的锚固系统。
3.4
转动接头universaljoint 用于连接加载装置和护栏底座，并满足承载能力、一定调节性和方向转向要求的装置。
3.5
锥体破坏 下concreteconefailure 锚固件受拉时混凝土基材形成以锚固件为中心的倒锥体破坏形式，见图1。
3.6
剪撬破坏pryoutfailure 中心受剪时基材混凝土反方向被锚固件撬坏的破坏形式，见图2。
- JG/T473—2016
说明： d- 一破坏面。
图1 混凝土锥体破坏
8
8
说明： d- 破坏面。
图2 剪撬破坏
4试验项目
护栏锚固试验包括：静力受拉试验、静力受剪试验、静力受弯试验。
5 试验设备及试验装置
5.1试验设备 5.1.1 一般要求
护栏错固试验设备应符合下列要求：
加载装置：加载能力应比预计的检验荷载大20%以上，且不大于检验荷载的2.5倍；液压加载
a)
系统持荷时间不超过5min时，其荷载降低不应大于荷载值的5%；应能按规定的速度加载，荷载误差应不大于士2%；
b）支承座、支承挡板和支承压板：应满足支承强度和刚度，并能保证支承位置准确和防止结构构
件失效；
