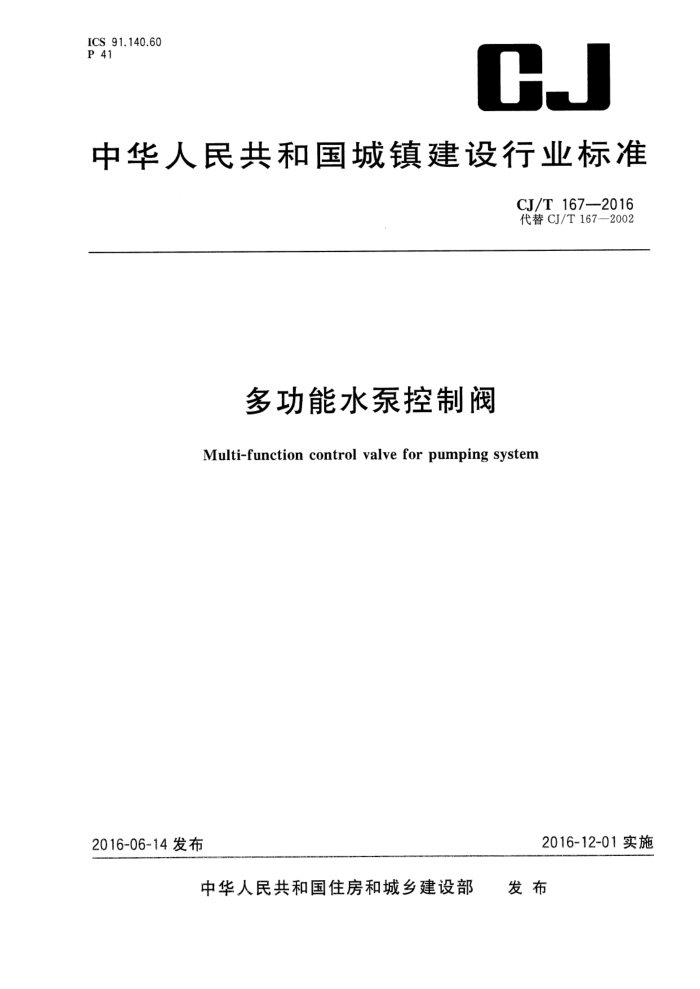

ICS 91.140.60 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T167—2016 代替CJ/T167—2002
多功能水泵控制阀
Multi-functioncontrolvalveforpumpingsystem
2016-12-01实施
2016-06-14发布
发布
中华人民共和国住房和城乡建设部 CJ/T167—2016
目 次
III
前言
范围 2 规范性引用文件 3 术语和定义
1
2
结构型式及参数 5 材料 6 要求 7 试验方法 8 检验规则 9 标志、包装和贮运
4
: CJ/T167-2016
前言
本标准按照GB/T1.1-2009给出的规则起草本标准是对CJ/T167--2002《多功能水泵控制阀》的修订，本标准与CJ/T167—2002相比主要技
术变化如下：
补充了公称尺寸规格；扩大了公称压力等级；
-增加了工作温度和适用介质范围；补充了术语和定义；一增加了“材料”的章节；修改了“表1阀体结构长度”；修改了“表2膜片性能”；增加了流量系数要求、快闭时间要求和喷涂外观表面质量要求；修补了试验方法；修改了“表3出厂检验和型式试验的检验项目”；增加了“包装和贮运”。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：株洲南方阀门股份有限公司、湖南大学、武汉大学、福建博业建设集团有限公司。 本标准主要起草人：黄靖、许仕荣、蒋劲、罗建群、徐秋红、田伟钢、施周、唐金鹏、谢辉、股建国、
唐爱华、曹汝忠。
本标准所代替标准的历次版本发布情况为：
CJ/T167—2002。
II CJ/T 167-2016
多功能水泵控制阀
1范围
本标准规定了多功能水泵控制阀的结构型式及参数、材料、要求、试验方法、检验规则、标志、包装和贮运。
本标准适用于公称压力为PN10～PN100，公称尺寸为DN50～DN1400，工作温度为0℃～80℃，介质为清水、污水和海水等，水泵出口上设置的多功能水泵控制阀。
2
：规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN(公称压力）的定义和选用 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T 9113 整体钢制管法兰 GB/T 9124 钢制管法兰 技术条件 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T12220 通用阀门 标志 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T 12834 硫化橡胶 性能优选等级 GB/T13927 工业阀门 压力试验 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 17241.6 整体铸铁法兰 GB/T 17241.7 铸铁管法兰技术条件 GB26640—2011 阀门壳体最小壁厚尺寸要求规范 GB/T30832 阀门流量系数和流阻系数试验方法 HG/T3090 模压和压出橡胶制品外观质量的一般规定 JB/T 308 阀门 型号编制方法 JB/T5300 工业用阀门材料选用导则 JB/T 7748 阀门清洁度和测定方法 JB/T7927 阀门铸钢件外观质量要求 JB/T 7928 工业阀门供货要求 JB/T8937—2010 对夹式止回阀
1 CJ/T167—2016
3术语和定义
下列术语和定义适用于本文件。
3.1
多功能水泵控制阀 multi-function control valveforpumpingsystem 具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼具水泵出口处水锤消除器、闸
（蝶）阀、止回阀3种产品的功能，具有自适应工况参数变化、防控水锤危害、保障水安全、降低管道漏损率的阀门。由阀体、阀盖、膜片座、膜片、主阀板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座、膜片压板和控制管系统等零部件组成。 3.2
零流速zeroflowrate 水泵停泵时，管道中的流体由正向流动至产生倒流时临界点的流速。
4 结构型式及参数
4.1 结构型式
多功能水泵控制阀的典型结构型式见图1。
13
14
15
自
7
说明： 1 一阀体； 2——主阀板座； 3 一进水调节阀；
一膜片座； 10- 衬套； 11- 膜片； 12- 一膜片压板； 13- 阀盖；
9
主阀板； 5- 过滤器；
4-
缓闭阀板；微止回阀；阀杆；
控制管； 15- 出水调节阀。
6 7 8-
14
图1 典型结构型式
2 CJ/T 167--2016
4.2型号
型号编制按JB/T308的规定，由下列单元组成：口口 L 口口口一口一口
-派生系列（双进双出型A；深井泵型B；立式安装型C；流量调节型D；标志杆型E；全行程数显型F) 压力代号：公称压力值主阀板密封面材料：橡胶密封X 结构型式：直流式5 连接方式：法兰连接4 传动方式：液动7 多功能水泵控制阀JD 公称尺寸
标记示例1：公称尺寸为DN200、公称压力为PN16、法兰连接、液动、直流式、主阀板密封面材料为橡胶的多功能水泵控制阀，标记为：200J745X—16。
标记示例2：公称尺寸为DN150、公称压力为PN16、法兰连接、液动、直流式、主阀板密封面材料为橡胶，立式安装的多功能水泵控制阀，标记为：150Jp745X一16一C。 4.3参数 4.3.1 公称尺寸应符合GB/T1047的规定。 4.3.2 公称压力应符合GB/T1048的规定。
5材料
5.1 阀门阀体、阀盖、膜片座、阀板、阀杆等主要零部件的材料选用宜符合JB/T5300的规定。 5.2 阀门材料的质量应符合下列规定：
铜合金铸件应符合GB/T12225的规定；
a) b) 球墨铸铁铸件应符合GB/T12227的规定；
碳素钢铸件应符合GB/T12229的规定； d）不锈钢铸铁件应符合GB/T12230的规定。
5.3控制管宜采用铜管、不锈钢管等材质。
6要求
6.1压力-温度等级 6.1.1阀门的压力一温度等级由壳体、内件及控制管系统材料的压力一温度等级确定。阀门在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料最大允许工作压力值中的最小值。 6.1.2铁制壳体的压力一温度等级应符合GB/T17241.7的规定， 6.1.3 3钢制壳体的压力一温度等级应符合GB/T9124的规定。 6.1.4 4其他材料未规定压力一温度等级，宜符合国家现行相关标准或设计要求的规定。 6.2阀体 6.2.1H 阀体法兰
阀体法兰应与阀门整体铸成。铁制法兰的型式和尺寸应符合GB/T17241.6的规定，技术条件应
3 CJ/T167—2016
符合GB/T17241.7的规定；钢制法兰的型式和尺寸应符合GB/T9113的规定，技术条件应符合 GB/T9124的规定。 6.2.2 阀体结构长度
阀体结构长度见表1。
表 1 阀体结构长度
公称压力 PN 25
公称尺寸 DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1 000 1 200 1 400
10
16
40
100
63
结构长度 1/mm 250
245 300 310 320 390 460 540 610 700 800 980 1 050 1 100 1 300 1 520 1 750 1 800 2 000 2 350 2 800
245 300 310 320 390 460 540 640 800 800 980 1 050 1 140 1 350 1 550 1 750 1 900 2 050 2 400 一
265 340 340 370 420 470 560 670 860 940 1 020 1 100 1180 1 420 一一一 - 一 -
310 360 380 400 440 520 630 690 860 960 一 - - 一一 - - 一 -
340 370 460 500 560 620 700 820 970 1 050 一一一一一 - 一一一
300 310 350 410 470 560 670 800 825 1 000 1 062 1 140 1 350 1 550 1 775 1 900 - 一一
6.2.3 阀体的最小壁厚
铸铁件阀体的最小壁厚应符合GB26640一2011中表7的规定，铸钢件阀体的最小壁厚应符合 JB/T8937—2010中表1的规定。 6.3 阀盖、膜片座 6.3.1 阀盖与膜片座、膜片座与阀体的连接型式应采用法兰式。 4 CJ/T 167-2016
6.3.2 膜片座与阀体的连接螺栓数量应不少于4个。 6.3.3 阀盖与膜片座的最小壁厚应符合6.2.3的规定。 6.3.4 阀盖与膜片座的法兰应为圆形。法兰密封面的型式宜采用平面式、突面式或凹凸式。 6.4 阀杆、缓闭阀板、主阀板 6.4.1 缓闭阀板与阀杆应连接紧固、可靠。 6.4.2 缓闭阀板与主阀板的密封型式应采用金属密封的型式。 6.4.3 主阀板与阀杆应滑动灵活、可靠。 6.4.4 主阀板与主阀板座的密封可采用金属密封或非金属密封。 6.5 膜片 6.5.1 膜片性能应符合表2的规定。
表2膜片性能
指标 70 ±3 ≥14 ≥400 ≤40 ≥2 ≤-20
单位度 MPa % % kN/m %
项 目
硬度(邵尔A型) 拉伸强度扯断伸长率压缩永久变形(70℃×22h) 胶与织物附着强度耐液体性：（工作介质）拉伸强度变化(70C×70h) 耐液体性：(工作介质）扯断伸长率变化(70℃×70h) 耐疲劳弯曲 6.5.2 膜片硫化橡胶性能等级应符合GB/T12834的规定，外观质量应符合HG/T3090的规定。 6.5.3 用于生活饮用水时，膜片材料的卫生性能应符合GB/T17219的规定。 6.6控制管系统
≤-20 ≥2
% 周期（×10°）
控制管系统的各元件应能承受阀门的最高工作压力，各部位不应发生泄漏。 6.7 铸件外观质量
铸件表面应清洁光滑，无裂纹、砂眼、夹渣等缺陷，钢制铸件外观质量应符合JB/T7927的规定，铁制铸件外观质量宜符合JB/T7927的规定。 6.8 3壳体强度
阀门壳体强度应符合GB/T13927的规定。 6.9 9密封性能
阀门密封性能应符合GB/T13927的规定。
