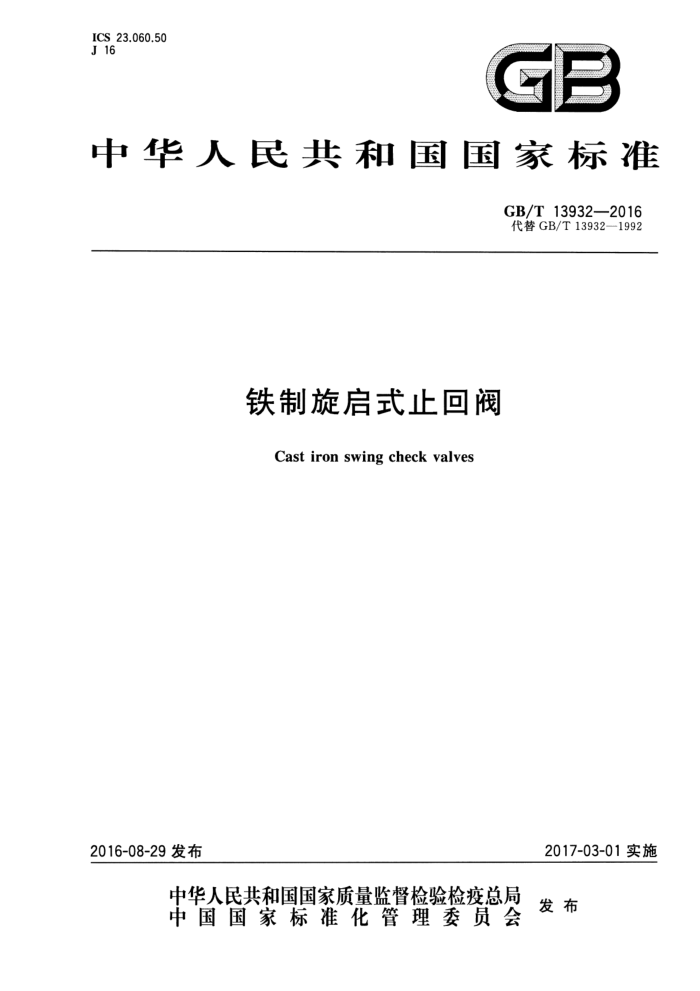

ICS_23.060.50 J 16
GB
中华人民共和国国家标准
GB/T13932—2016 代替GB/T13932—1992
铁制旋启式止回阀
Castironswingcheckvalves
2017-03-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13932—2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T13932一1992《通用阀门 铁制旋启式止回阀》。本标准与GB/T139321992
相比，除编辑性修改外主要技术差异如下：
取消了标准名称中“通用阀门”字样（见封面、首页）；修改了适用范围（见第1章，1992年版的第1章）；删除了图4(1992年版的3.1）；修改了基本参数（见3.2，1992年版的3.2）；修改了压力-温度额定值（见4.1，1992年版的4.1）；修改了阀座内径与阀体的通径（见4.3.7，1992年版的4.3.8）；增加了旁通装置的要求（见4.9）；增加了力学性能试验（见5.1）；增加了壳体壁厚测量（见5.3）；增加了检验规则（见第6章）；修改了标志的内容、供货要求等（见第7章，1992年版的第6章）。
-
本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188)归口。 本标准主要起草单位：合肥通用机械研究院、安徽方兴实业（集团）有限公司、宁波埃美柯铜阀门有
限公司、江苏竹簧阀业有限公司、安徽省白湖阀门厂有限责任公司、能发伟业铁岭阀门股份有限公司、安徽铜都流体科技股份有限公司。
本标准主要起草人：黄明亚、彭林、江家谦、郑雪珍、肖朋、陈江山、李延辉、张文兵。 本标准所代替标准的历次版本发布情况为：
GB/T13932—1992。
I GB/T13932—2016
铁制旋启式止回阀
1范围
本标准规定了铁制旋启式止回阀的结构型式和基本参数、技术要求、试验方法、检验规则、标志和供货要求。
本标准适用于公称压力PN2.5～PN25，公称尺寸DN50～DN1800，介质为水，法兰连接的灰铸铁和球墨铸铁制旋启式止回阀（以下简称“止回阀”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T152.1 紧固件 铆钉用通孔 GB/T152.2 紧固件 沉头螺钉用沉孔 GB/T152.3 紧固件 圆柱头用沉孔 GB/T 152.4 紧固件 六角头螺栓和六角螺母用沉孔 GB/T228.1 金属材料 拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T1184—1996 形状和位置公差 未注公差值 GB/T1348 球墨铸铁件 GB/T 9439 灰铸铁件 GB/T12220 工业阀门标志 GB/T12221 金属阀门 结构长度 GB/T12226 通用阀门 灰铸铁件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T13927 工业阀门压力试验 GB/T17241.6 整体铸铁管法兰 GB/T17241.7 铸铁管法兰技术条件 JB/T5300 工业用阀门材料选用导则 JB/T 7928 工业阀门供货要求 JB/T 7945 灰铸铁 机械性能试验方法
3 结构型式和基本参数
3.1止回阀的结构分为单瓣卧式、多瓣卧式、多瓣立式等，其典型结构见图1～图3。 3.2 止回阀的基本参数按表1的规定。
- GB/T13932—2016
介质流向
说明：
摇杆；阀盖；垫片；阀体。
阀体密封圈（阀座）：阀瓣密封圈；摇杆轴；阀游；
5 6
2
3
R.
1.
图1 旋启单瓣卧式止回阀
价
介质流向
说明：
旁通阀；隔板；阀体密封圈（阀座）；阀瓣密封圈；闵瓣；阀体（一）；
摇杆轴；摇杆；阀体（二)；
1
8 9
2
10- 阀盖；
垫片。
11
5
6
图2 旋启多瓣卧式止回阀
2 GB/T13932—2016
N
中
0 O 0 O
O 0
介质流向
0 0 O
说明： 1——阅体； 2 阅瓣密封圈；
5— 垫片； 6 隔板； 7— 过滤网。
阀瓣；销轴；
3
4
图3 旋启多瓣立式止回阀
表 1 基本参数
灰铸铁制止回阀 PN2.5,PN6、PN10
球墨铸铁制止回阀
公称尺寸DN
PN16,PN25 单辨卧式
/mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900
单瓣卧式 4 △ △ △ △ △ △ △ △ △ △ △ △ △ △ -
多辨卧式
双瓣立式
多瓣立式
△ △ △ △ △ △ △ △ △ △ △ △ △ 一一 /
一一 - 一一 - 一一 - - 一一一一
一
-
一一一
一 /
一一一一一 △ △ △ △ △ 一一 -
一一一一 △ △ △
△ △ 一一
4 △ △
一
一
3 GB/T 13932—2016
表1(续)
灰铸铁制止回阀 PN2.5、PN6、PN10
球墨铸铁制止回阀
公称尺寸DN
PN16、PN25 单瓣卧式
/mm 1 000 1 200 1 400 1 600 1 800 注1：“△”表示适用，“一”表示不适用。 注2：立式止回阀也称作底阀。
单瓣卧式
多瓣卧式 △ △ △ △ △
双瓣立式
多瓣立式
-
-
一 - 一一
-
-
-
-
-
-
4 技术要求
4.1 压力-温度额定值
壳体材料的压力-温度额定值按GB/T17241.7的规定。止回阀的压力-温度额定值应采用壳体及阀体内密封件中的压力-温度额定值较小数值的一个，并应在铭牌中标明。 4.2 工作条件
卧式止回阀主要使用在水平管道上，当用于竖直管道上时，其介质必须向上流动。立式止回阀适用于竖直管道。 4.3 阀体 4.3.1 法兰应与阀体整体铸造，其连接尺寸和密封面的形状、尺寸应符合GB/T17241.6的规定。 4.3.2 止回阀的结构长度应按GB/T12221和表2的规定。
表2结构长度
单位为毫米
PN2.5、PN6、PN10
公称尺寸 DN 1 200 1 400 1 600 1800
短系列 1 400 1 600 1 800 2 000
长系列 2 300 2 400 2 800 3 200
4.3.3 阀体的最小壁厚按表3的规定。
4 GB/T13932—2016
表3阀体和阀盖的最小壁厚灰铸铁
单位为毫米
球墨铸铁 PN16
公称尺寸 DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1 000 1 200 1 400 1 600 1 800 注：表中壁厚数值仅适用于灰铸铁HT250，球墨铸铁QT450-10，对其他牌号的材料需另行计算，
PN6 8 8 9 9 10 10 12 13 14 15 16 17 18 20 24 24 25 26 26 30 30 一
PN10 80 80 9 9 10 10 12 13 14 15 16 17 18 20 26 26 28 30 - 一 - 一
PN25 8 9 10 11 12 14 15 一一一一一一一一一一
PN2.5 6 6 6 8 9 9 10 12 13 14 14 15 15 16 20 20 22 22 23 24 24 26
8 9 10 11 12 14 15 15 16 16 18 20 23 23 - 一一一一 - 一 -
一一一
4.3.4 端法兰的密封面应相互平行，其平行度按GB/T1184一1996的12级精度。端法兰螺栓孔d。的轴线相对于法兰内孔轴线的位置度偏差按表4的规定、
表4 位置度偏差
单位为毫米
螺栓孔直径d。 11.0~17.5 22.0~30.0 33.0~48.0 56.0~62.0
位置度偏差
≤1.0 ≤1.5 ≤2.6 ≤3.0
4.3.5 5 公称压力为PN25的止回阀阀体的端法兰和中法兰应是圆形的，其背面应加工或按GB/T152.1～
5 GB/T 13932—2016
GB/T152.4的规定锶平。 4.3.6阀体应保证在阀门壳体试验和工作条件下不发生任何有害变形，同时还应考虑阀瓣对阀体的撞击因素。 4.3.7单瓣式阀座内径应与阀体的通径相等，多瓣的阀座孔总面积应大于通径面积的1.1倍， 4.3.8阀体过流面积应不小于公称尺寸的截面积。 4.3.9 阀体上应设有限制阀瓣开启的机构，以便介质逆流时易于关闭。 4.4阀盖 4.4.1 阀盖的最小壁厚按表3的规定。 4.4.2 阀盖与阀体的连接为法兰式，法兰密封面的形式可采用平面式，其他形式应在订货合同中注明。 4.4.3 公称压力为PN25的止回阀阀盖法兰应是圆形的，其背面应加工或按GB/T152.1～GB/T15.4 的规定锶平。 4.4.4阀盖与阀体的连接螺栓（或螺柱)数量不得少于4个。 4.5阀座和阀瓣 4.5.1 阀座与阀体、阀瓣密封圈与阀瓣的结合应牢固，在使用中不松动、不脱落，结合处不泄漏。 4.5.2 阀体与阀瓣的密封面可在阀体、阀瓣上直接加工而成，也可镶装密封圈或堆焊其他金属。密封面如采用堆焊，加工后堆焊层厚度应不小于2mm。 4.6摇杆
摇杆与阀瓣及阀体的连接应转动灵活，并保证摇杆与阀体连接处密封可靠，在使用中不脱落。 4.7过滤网
安装过滤网的止回阀，过滤网上过滤孔总面积应大于公称尺寸截面积的1.5倍。 4.8 缓冲装置
根据用户的要求，止回阀可设置各种型式的缓冲装置，加缓冲装置后，需考虑蝶板和阀杆强度有足够的安全系数。 4.9旁通
公称压力不小于PN6且公称尺寸不小于DN1200和公称压力不小于PN10且公称尺寸不小于 DN800的旋启多瓣卧式止回阀宜设置旁通管路。 4.10材料
止回阀主要零件的材料按JB/T5300的规定选用。灰铸铁应符合GB/T12226的规定，球墨铸铁应符合GB/T12227的规定。其他零件材料应符合其对应的材料标准的要求。 4.11壳体强度和密封性能
止回阀壳体强度和密封性能，应符合GB/T13927的规定。
