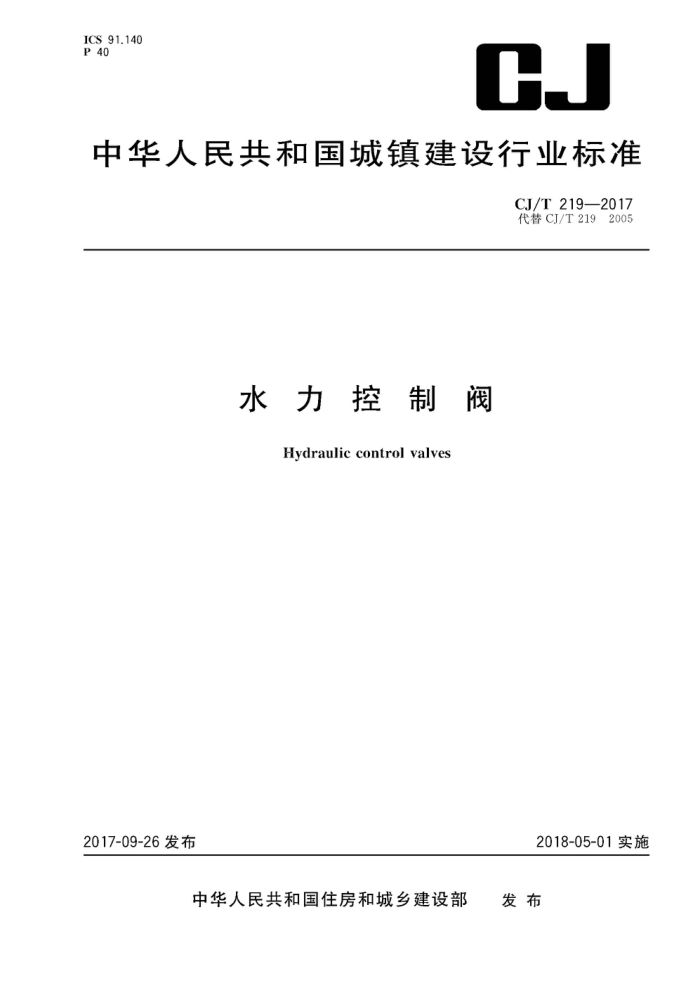

ICS 91.140 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T219—2017 代替CJ/T2192005
水力控制阀
Hydrauliccontrolvalves
2017-09-26发布
2018-05-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T219—2017
目 次
前言
范围规范性引用文件术语和定义结构型式与型号材料要求试验方法
1
2
3
5 6 7 8 检验规则·
10 11 12 21
标志、包装和贮存附录A（资料性附录） 水力控制阀结构型式示意图附录B（资料性附录） 水力控制阀性能试验系统图
4 CJ/T 219—2017
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替了CJ/T219 2005《水力控制阀》，与CJ/T219 2005相比，除编辑性修改外主要技术
变化如下：
修改了公称尺寸和公称压力范围；修改“可调式减压阀”为“分体先导式减压稳压阀”；删除了术语缓闭消声止回阀、水泵控制阀和紧急关闭阀；修改“压差旁通平衡阀”为“压差控制阀”；修改了结构型式，删除了缓闭消声止回阀、水泵控制阀和紧急关闭阀，新增Y型隔膜主阀新增了涂装和外观要求；新增了水力损失和低压水密封试验要求；增加了遥控浮球阀正常启闭压差的要求；修改了泄压/持压阀的技术性能参数修改了检验项目表。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、明珠阀门集团有限公司、上海冠龙阀门机械有限公司、宁
波埃美柯铜阀门有限公司、杭州春江阀门有限公司、山东莱德管阀有限公司、玫德集团有限公司、株洲南方阀门股份有限公司、精嘉阀门集团有限公司、宁波华成阀门有限公司、天津市国威给排水设备制造有限公司、安徽铜都流体科技股份有限公司、博纳斯威阀门有限公司、合肥瑞联阀门有限公司。
本标准主要起草人：华明九、刘建、刘杰、曹、葛欣、刘丰年、尤良友、李政宏、郑雪珍、柴为民、张同虎、 孔令磊、黄靖、金宗林、王朝阳、刘永、赵玉龙、严杰、廖志芳、金峰，
本标准所代替标准的历次版本发布情况为：
CJ/T2192005。
III CJ/T 219—2017
水力控制阀
1范围
本标准规定了水力控制阀的术语和定义、结构型式与型号、材料、要求、试验方法、检验规则、标志、 包装和贮存。
本标准适用于公称尺寸DN50～DN1000，最大允许工作压力不大于4MPa，温度为0℃～80℃，工作介质为清水的生产、生活及消防等给水系统用水力控制阀
规范性引用文件
2
下列文件对于本标准的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1220不锈钢棒 GB/T1239.2 冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T23935 圆柱螺旋弹簧设计计算 GB/T 1732 漆膜耐冲击测定法 GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 4956 磁性基体上非磁性覆盖层覆盖层厚度测量 磁性法 GB/T 5210 色漆和清漆拉开法附着力试验 GB/T 6739 色漆和清漆 铅笔法测定漆膜硬度 GB/T8923.1 2011涂覆涂料前钢材表面处理 ！表面清洁度的目视评定 第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 9113 整体钢制管法兰 GB/T 9124 钢制管法兰 技术条件 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T 9969 工业产品使用说明书 总则 GB/T12220 工业阀门 标志 GB/T12221 金属阀门 结构长度 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T 12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T 13927 工业阀门 压力试验 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁法兰 GB/T 17241.7 铸铁管法兰 技术条件 GB/T 20878 不锈钢和耐热钢牌号及化学成分 GB/T 26640 阀门壳体最小壁厚尺寸要求规范 GB/T32808 阀门型号编制方法
1 CJ/T 219—2017
CJ/T256分体先导式减压稳压阀 HG/T3091橡胶密封件给、排水管及污水管道用接口密封圈材料规范 JB/T7928工业阀门供货要求
3术语和定义
下列术语和定义适用于本文件。
3.1
主阀mainvalves 主要有阀体、阀盖、阀瓣和膜片（或活塞）组成的基本阀。
3.2
水力控制阀hydrauliccontrolvalves 利用水力控制原理，在主阀上安装导管和元件，组成的控制系统的阀门总称。
3.3
遥控浮球阀 remotefloatcontrolvalves 利用水位控制浮球升降来控制主阀的开启和关闭，达到自动控制设定液位的阅门。
3.4
分体先导式减压稳压阀 pilotcontrolpressurereducingvalves 利用减压先导阀感应阀门下游压力，并控制主阀，使阀后水压降低。在一定范围内，无论进口压力
波动还是流量变化，出口的静压和动压稳定在设定值上。出口压力在一定范围内可调节。减压先导阀和主阀为分体结构。 3.5
流量控制阀flowcontrolvalves 利用流量先导阀感应阀前部的流量测量孔板前后的压差，并控制主阔，将流量控制在设定值范围
内。在一定范围内，当进口压力有波动时，流量保持不变，常用在流量控制给水管路上。流量在一定范围内可调节。 3.6
泄压/持压阀 pressurerelieforsustainingvalves 利用泄压先导阀感应阀门上游压力，并控制主阀，使主阀自动排出部分管线水稳定阀前管道的设定
压力，当压力恢复到设定压力以下时，主阀自动关闭。阀门的泄压或持压在一定范围内可调节。 3.7
电动控制阀 electrical controlvalves 利用调节阀和单向阅导流，借助水作用力开启或关闭阀门。
3.8
压差控制阀differentialpressurecontrolvalves 利用压差先导阀感应阀门上下游压差，并控制主阀的开度。压差在一定范围内可调节。
3.9
整定压力P，settingpressure 主阀阅芯在运行条件下开始升起时的压力。在该压力下，介质呈连续排出状态。
3.10
关闭压力P，closepressure 主阀阀芯重新与阀座接触，出口端断流时的压力。
2
