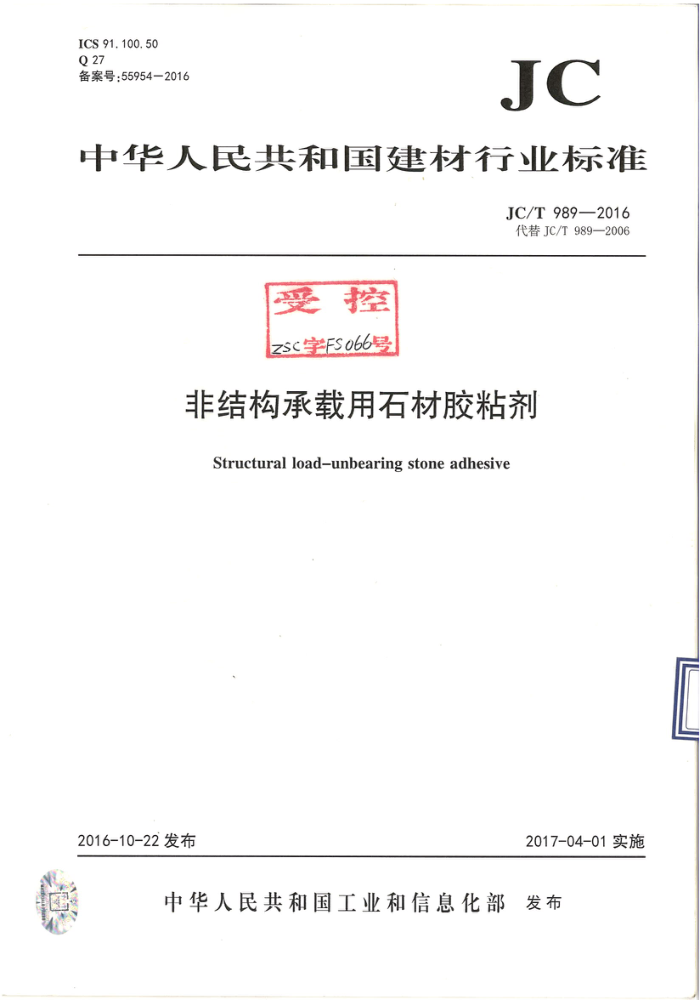

ICS91.100.50 Q 27 备案号：559542016
JC
中华人民共和国建材行业标准
JC/T989—2016 代替JC/T989—2006
受控 Zc宇FS066号
非结构承载用石材胶粘剂
Structuralload-unbearing stoneadhesive
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JC/T989—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T989—2006。与JC/T989—2006相比，除编辑性修改外主要技术变化如下：
修改了产品分类，取消了原标准中按基体树脂分类， 仅按照产品性能分为I型和II型（见第4 修改了技术指标要
120年服的第42rds
（见表1，2006 年 n 标准中浸水处善后石材对石材的压剪粘结强度检测项目，增加 O 制的要求， 2 101 U
小理及碱处理后石材对石材的压剪粘结强度检测项目，修改了技术指标表1)；
了对粘弯曲强度
基材强度的要求，以及相关项目所需石材品种、尺寸与数量（见6.2.1和表2，
修改了对石 2006年版 2 3.1); 修改了对 锈钢 基材表面 业理方式的要求（见6.2. 2006年版的6.1.3.2)；增加了试 验器 （见6.3）修改了
2
搅拌时间加以规定（见6. 2006年版的6.1.4)；
修改了 6. 1. 4. 修改了 铺 弯曲弹性模量、冲击韧性试验方法（见6.6、6.9和6.11，2006年版的6.3、 6.4和增加了
型试件内容 添加了对粘弯曲强度试件制备方法与数量（见6.7.2，2006年版的
m
1 .
曲强度试验方法（见6.10)；
修改和 曾如 压剪粘结强度试验方法（见6.12，2006年版的6.6) 本标准由中
材料联合会提出。 装饰与装修 修建筑材料标准化技术委员会 （SAC/TC195）归口。
本标准由全国本标准负责起本标准参加起
中国建材检验认证集团股份有限公 司、武汉市科达云石护理材料有限公司。 江苏力宝建材工业有限公司 同、武汉市石代高新建材有限公司、肇庆市高要石
兄弟石材新材料有限
本标准主要起草，本标准所代替标准的 风饮版 本发布情况为：
胡云林、乔亚玲、杜昆文、丁逢春、 辛自强、唐文华、景晨。
png
JC/T989—2006。
I JC/T989—2016
非结构承载用石材胶粘剂
1范围
本标准规定了非结构承载用石材胶粘剂及标志、包装、运输和贮存。
定义、分类和标记、要求、试验方法、检验规则以
本标准适用于石材定位、
受结构性载荷的胶粘剂。
承学
2 规范性引用文件
SATSIPUL STE
standards
下列文件对于本凡是不注日期的引月
应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 其最新 本（包括所有的修改单）适用于本文件。 脂浇铸 性能试验方法花岗石建筑 板材结构胶料 粘接前金属和塑料表面处理导则利产品包装 标志、 运输和贮存的规定
GB/T 2567- GB/T 18601 GB/T 21526 HG/T 3075
3 术语和定义
用于本文件
下列术语和
0
3. 1
非结构承载用石材 胶粘剂 structural load-unbearing stoneadhesive 以不饱和聚酯
CE BupI
/或环氧受结构性载荷的石材用胶粘剂， 又称云石胶。
可杂加话 当的其他改性材料，经与固化剂反应固
日
HE：
化而产生粘结作用
分类和标记
4
4.1 分类
按产品性能分为I型和I 4.2产品标记 4.2.1代号
产品通常以双组分分装：基体树脂组分代号为A；固化剂组分代号为B。 4.2.2标记
产品按产品名称、类型、组分代号、标准号的顺序进行标记。 示例：I型云石胶，其基体树脂组分的标记为：
非结构承载用石材胶粘剂（云石胶）IAJC/T989—2016 JC/T989—2016
其固化剂组分的标记为：
非结构承载用石材胶粘剂（云石胶）BJC/T989一2016
5要求
5.1外观
产品应为色泽均匀、细腻的粘稠膏状体，无明显的粗颗粒，搅拌无困难，各组分的颜色或包装应有明显区别。 5. 2 2物理性能
产品的物理性能指标应符合表1的要求。
表1物理性能
技术指标
项目
I型
II 型
适用期/min 弯曲弹性模量/MPa 对粘弯曲强度/MPa 冲击韧性/(kJ/m)
3~10
≥3 000 ≥18. 0 ≥3. 0
≥2 000 ≥16.0 ≥2. 0 ≥8. 0 ≥8. 0 ≥5. 0 ≥5. 0 ≥5.0 ≥8. 0
标准条件个减本 ≥10.0 高温处理
≥10. 0 ≥7. 0 ≥8. 0 ≥8.0
石材-石材
热水处理碱处理冻融循环处理
压剪粘结强度/MPa
标准条件个 代 ≥10.0
石材-不锈钢
“可供需双方商定。
6试验方法
6.1试验条件
标准试验条件为温度(23土2)℃，相对湿度（50土5)%。试验前，试样、基材应在该环境下放置24h 以上。 6.2·基材 6.2.1.石材基材
采用符合GB/T18601性能要求且弯曲强度不小于20MPa的石材，以切割面为粘结面，建议的石材品种为丰镇黑或济南青，尺寸、数量见表2。
2 JC/T989—2016
试件制备前，将石材清洗干净，然后在（105土2)℃烘箱内烘干2h，晾至常温后备用。
表2石材的尺寸与数量
基材尺寸
基材数量块 10 55
项目对粘弯曲强度压剪粘结强度
mm
150×100×25 50×30×(20~25)
6.2.2不锈钢基材
采用1Cr18Ni9Ti奥氏体不试件制备前，将不锈钢
mx30mmx （10~15）mm，数量5块。
材
21526一2008中6.1.1的规定进行干磨，砂布使用P120，清洗剂使
用异丙醇。 6. 3 试验器具 6.3.1 简支梁式摆 6.3.2 万能试验 6.3.3 抗压试验 6.3. 4 天平： 6.3.5 秒表： 分要享方 为0.1s， A 级不低于合格级； 6.3.6 电热鼓成 国 箱：温度均匀 士2℃，温度波动度士2℃； 6.3.7 低温箱： 温度 均匀度±1℃， 温度波动度土1℃； 6.3.8 游标卡 S 值误差为±0.02mm； 6.3.9 压剪粘维
standards sn
机：符合 GB/T2567—2008中5. 3.2和5.4.3.3的规定；最大载花 不小于10kN，试验机级别 小不小于1级；大载荷不 （于20kN，试验机级别不小 于1级；值为0.01 等级不低于①级；
-
4
式验夹具： 参见附录A。
e
6.4 外观
p
用玻璃棒手动 6.5 试样配制
品各个组
外观及状态。
Buping
以产品说明书的验配比。
作为试验配比；若产品的配比是一个范围，则以该配比范围的中值作为试
按试验配比，准确称意避免混入空气。 6.6适用期
试样后迅速搅拌混合均匀， 搅拌时间不超过1min，搅拌过程中应注
按6.5规定配制50g试样。从两组分混合时开始计时，搅拌结束后不断用刮刀按压试样，读取试样粘度明显上升的时间，并以该时刻作为产品适用期的结果。试验结果精确至1min。 6.7试件制备 6.7.1 浇注成型试件
浇铸成型的模具应预先薄涂一层脱模剂，快速将搅拌好的样品倒入，用刮刀填实抹平，样品初步固化后应及时脱模。
制备成型的试件尺寸与数量见表3。
3
