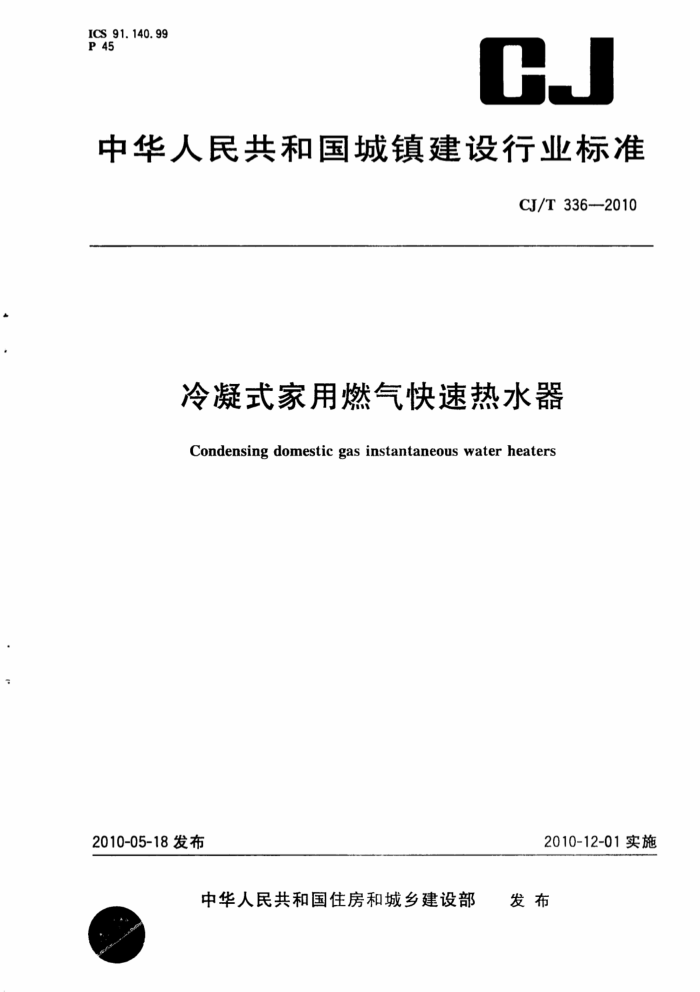

中华人民共和国城镇建设行业标准
CJ/T 336--2010
冷凝式家用燃气快速热水器
Condensing domestic gas instantaneous water heaters
2010-12-01实施
2010-05-18发布
中华人民共和国住房和城乡建设部
发布 CJ/T336—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
Im
分类和型号 5 材料和结构 6 要求 7 试验方法 8 验收规则· 9 标志和说明书 10包装、运输和贮存附录A（规范性附录） 燃气通路中燃气自动阀的组成和密封力的要求.. 附录B(规范性附录) 冷凝热水器效率的校正· 附录C（规范性附录） 使用交流电冷凝热水器的电气安全附录D（规范性附录） 安装电子控制系统的冷凝热水器电磁兼容安全附录E(规范性附录） 本标准支持GB16914一2003基本要求的条款对应
..
.
1
23 24 27 28 30 31 37 39
建筑321---标准查询下载网 www. jz321. net CJ/T 336—2010
前言
本标准与EN26：2004《装有气体喷嘴的卫生用燃气快速热水器》（英文版）的一致性程度为非等效。 本标准的附录A、附录B、附录C、附录D、附录E均为规范性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：广东万家乐燃气具有限公司、中国市政工程华北设计研究总院、国家燃气用具质
量监督检验中心、广东万和新电气股份有限公司、樱花卫厨（中国）股份有限公司、青岛经济技术开发区海尔热水器有限公司、艾欧史密斯（中国）热水器有限公司、广州迪森家用锅炉制造有限公司、美国国际铜专业协会上海代表处、美的集团有限公司、阿里斯顿热能产品（中国）有限公司、中山华帝燃具股份有限公司、成都前锋电子电器集团股份有限公司。
本标准主要起草人：余少言、胡定刚、张维华、王启、钟家淞、黄国金、郑涛、平、楼英、赵恒谊、郑仪军，于春起、彭辉、陈教勇、渠艳红。 CJ/T336—2010
冷凝式家用燃气快速热水器
1范围
本标准规定了加热生活用水的冷凝式家用燃气快速热水器（以下简称冷凝热水器）的分类和型号、 材料和结构、要求、试验方法、验收规则、标志和说明书、包装、运输和贮存。
本标准适用于除人工煤气之外符合GB/T13611规定燃气、额定热输人不大于70kW的强制排气式冷凝热水器、强制给排气式冷凝热水器和室外型冷凝热水器。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD) GB/T1019一2008家用和类似用途电器包装通则 GB4208外壳防护等级（IP代码）（GB4208—2008，IEC60529：2001，IDT） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求（IEC60335-1：2004（Ed4.1）
IDT)
GB/T5013.1一2008额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求（IEC60245- 1:2003,IDT)
GB/T5023.1--2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求 (IEC60227-1:2007,IDT)
GB/T7306.155°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1-—2000， eqvISO7-1:1994)
GB/T7306.255°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2一2000， eqvISO 7-1:1994)
GB/T730755°非密封管螺纹（GB/T7307--2001，cqvISO228-1:1994) GB/T12113—2003接触电流和保护导体电流的测量方法（IEC60990—1999，IDT) GB/T13611城镇燃气分类和基本特性 GB14536.1—2008 家用和类似用途电自动控制器 第1部分：通用要求（IEC60730-1：2003，
IDT)
GB14536.6—2008 家用和类似用途电自动控制器 燃烧器电自动控制系统的特殊要求 (IEC60730-2-5:2004,IDT)
GB14536.10—2008 家用和类似用途电自动控制器温度敏感控制器的特殊要求（IEC60730-2 9:2004,IDT)
GB/T17624.1电磁兼容 综述 电磁兼容基本术语和定义的应用与解释（GB/T17624.1一 1998,eqvIEC61000-1-1:1992)
GB/T17626.4电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验（GB/T17626.4- 2008,IEC 61000-4-4:2004,IDT)
-
GB/T17626.5电磁兼容 试验和测量技术 ：浪涌（冲击）抗扰度试验（GB/T17626.5一2008， IEC61000-4-52005,IDT)
1
建筑321---标准查询下载网 www. jz321. net CJ/T336—2010
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验 (GB/T17626.11—2008.IEC61000-4-11:2004.IDT)
GB/T17799.1—1999 电磁兼容 通用标准 居住、商业和轻工业环境中的抗扰度试验 (IEC61000-6-1:1997,IDT)
CJ/T222家用燃气燃烧器具合格评定程序及试验规则 3术语和定义
GB14536.1—2008（包括H.2定义）、GB14536.6、GB14536.10、GB/T17624.1中确立的以及下列术语和定义适用于本标准。 3. 1
冷凝式家用燃气快速热水器condensingdomesticgasinstantaneouswaterheaters 在本标准规定的基准条件下，燃气燃烧烟气中的水分被冷凝，且冷凝过程中的热量被有效利用的热
X
水器。 3.2
分段调节式冷凝热水器 condensing water heater with mechanicaladjusting 通过冷凝热水器设置的分段调节机构，调节冷凝热水器燃气流量并达到规定温度的冷凝热水器。
3.3
恒温式冷凝热水器 thermostatic condensing water heater 针对水流量的变化，通过控制器或恒温装置改变冷凝热水器燃气流量并达到恒温的冷凝热水器。
E
3. 4
热效率efficiency（基准条件下）校正到基准条件下的有效热输出与热输入之比（%）
3.5
气动型燃气/空气比例控制器 pneumatic type gas/air ratio controller 根据气动信号在控制器出口提供规定燃气压力或压差（绝对或相对)的比例控制器。
3.6
电子型燃气/空气比例控制系统electronictypegas/airratiocontrol system 由电子控制模快、能将燃气和空气流量调至最小的执行机构、传感器和设定的反馈信号所组成的闭
环调制系统。 4分类和型号 4.1分类 4.1.1按使用燃气的种类分类
冷凝热水器按使用燃气的种类分为天然气冷凝热水器、液化石油气冷凝热水器。使用燃气种类代号和额定供气压力应符合表1的规定。
表1燃气种类代号和额定供气压力
代号 10T,12T 19Y,20Y,22Y
燃气种类天然气液化石油气
燃气额定供气压力/Pa
2000 2800
4.1.2按给排气方式分类见表2。 2
