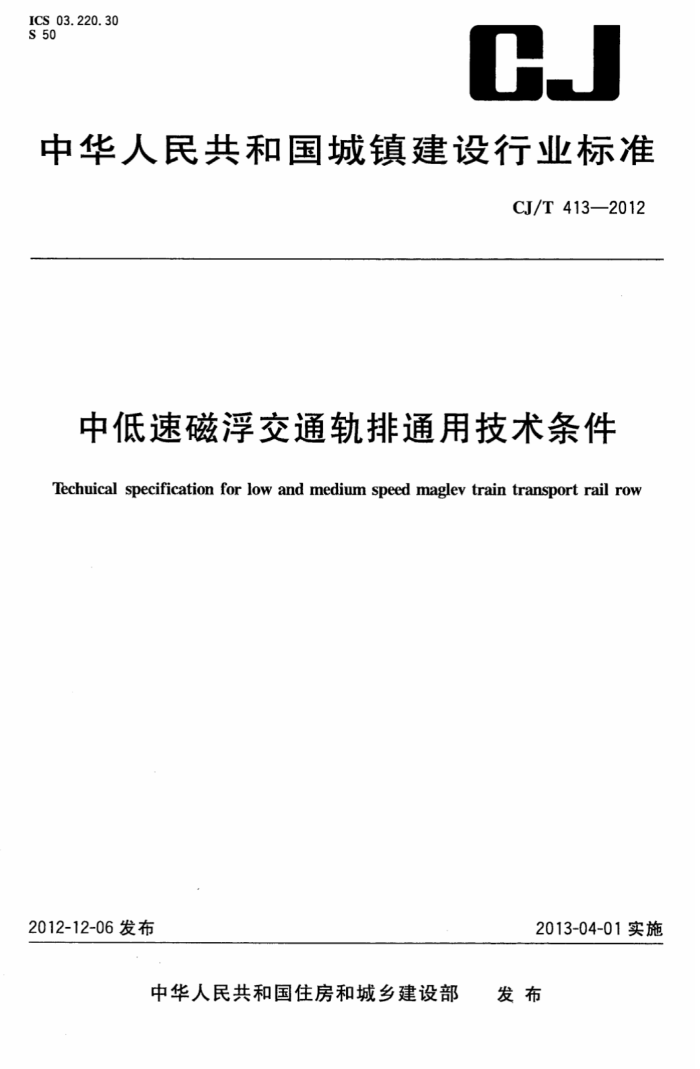

ICS 03.220.30 S 50
CJ
中华人民共和国城镇建设行业标准
CJ/T 413—2012
中低速磁浮交通轨排通用技术条件
Techuical specification for low and medium speed maglev train transport rail row
2012-12-06发布
2013-04-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T413—2012
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准起草单位：北京控股磁悬浮技术发展有限公司、莱芜钢铁集团有限公司、国防科学技术大学、
铁道第三勘察设计院集团有限公司、中铁宝桥集团有限公司。
本标准主要起草人：董杰、罗昆、刘炜、郑逢辰、李杰、龙志强、王永宁、刘强、霍喜伟、张婕、刘福宁、 郑希增、张佩竹、王红霞、赵传东、袁鹏举、冯伟、马振宏、魏承志、董建文、李涛、姚生军、郑宝奎、张学山、 齐洪峰、焦健、陈浩、潘光熙、袁淑清、刘道通、杨其振。
I
建筑321-——标准查询下载网 www. jz.321. ne t CJ/T413—2012
中低速磁浮交通轨排通用技术条件
1范围
本标准规定了中低速磁浮交通轨排系统使用条件、要求、试验方法、检验规则、安全与环保、标志、包装、运输和贮存、保证期限。
本标准适用于磁浮车辆运行速度不大于120km/h的中低速磁浮交通轨排的制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1184 形状和位置公差未注公差值 GB/T 1591 低合金高强度结构钢 GB/T1764 漆膜厚度测定法 GB/T1804
般公差未注公差的线性和角度尺寸的公差
GB/T3190 变形铝及铝合金化学成份 GB/T 3880 一般工业用铝及铝合金板、带材 GB/T 5117 碳钢焊条 GB/T5118 低合金钢焊条 GB/T5237 铝合金建筑型材 GB/T 6892 一般工业用铝及铝合金挤压型材 GB/T8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T11263 热轧H型钢和剖分T型钢 GB/T13306 标牌 GB/T18684 锌铬涂层技术条件 JGJ82 钢结构高强度螺栓连接技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
F型钢Ftypesteel 断面为“F”形状的中低速磁浮轨道专用型钢。F型钢由内腿、外腿、腹板和翼板组成。
3. 2
感应板reactionplate 车辆牵引用直线感应电机次级的组成部分，是非磁性导电材料，安装在F型钢上。
1 CJ/T 4132012
3.3
F型导轨Ftypesteelrail 一种承受磁浮车辆悬浮力、导向力及牵引力的基础构件，由F型钢和感应板组成。 与悬浮电磁铁两磁极板对应的F型钢内腿和F型钢外腿分别称为F型导轨的内磁极和外磁极。
内磁极和外磁极的两个端面称为磁极面。F型钢腹板下表面称为悬浮检测面。 3. 4
轨枕sleeper 用来连接F型导轨，使F型导轨与梁体之间保持相对位置固定并传递载荷的基础构件。
3.5
轨排transportrail 构成中低速磁浮线路的基本功能单元，具有支承磁浮车辆、承受车辆的悬浮力和导向力及牵引力的
功能。轨排由F型导轨、轨枕及紧固件等组成。可包括：
a）直线轨排，中线为直线的轨排； b）圆曲线轨排，中线为圆曲线的轨排； c）缓和曲线轨排，中线为缓和曲线的轨排。 注1：轨排长度指轨排的中线长度。 注2：轨排中线指轨排的两F型导轨对称中心线。
3.6
轨枕距distancebetweenadjacentsleepers 两相邻轨枕间的距离。
3.7
接头joints 相邻轨排之间的连接装置。
4使用条件
:
4.1环境条件 4.1.1海拔高度：≤1400m。 4.1.2.环境温度：25℃~十45℃。 4.1.3相对湿度：≤90%（该月月平均最低温度为25℃）。 4.1.4轨排应能承受风、沙、雨、雪的侵袭及清洗剂腐蚀的作用。 4.1.5 5因各城市所处地区不同而存在气候条件的差异，用户与制造厂可在合同中规定另外的使用环境条件。 4.2 线路条件 4.2.1轨距：2000mm。 4.2.2轨枕距：优先采用1200mm数值，特殊情况下可采用800mm、400mm。 4.2.3轨排长度：轨排长度以水平面状态下测量的中线长度为准，长度优先采用1200mm整数倍的数值，如12000mm、6000mm、3600mm等。特殊情况下宜为400mm的整倍数。 4.2.4最小曲线半径：正线：100m，辅助线：75m。 4.2.5最小竖曲线半径：1000m。 4.2.6 6线路最大纵向坡度：70%。 2
建筑321---标准查询下载网 www. jz321. net CJ/T 413—2012
5要求
5.1一般规定 5.1.1轨排应按照规定程序批准的设计图样和技术条件制造和验收。图纸及本文件未规定的尺寸公差，线性和角度尺寸的公差等级应符合GB/T1804中C级规定，形位公差的未注公差等级应符合 GB/T1184中K级规定。 5.1.2线路不同类型的新型轨排，应按新产品规定生产试制，进行厂内试制并验收。 5.1.3F型钢所选择钢种的饱和磁通密度不应小于1.4T。 5.1.4F型钢的断面尺寸应满足磁通量和结构强度要求。 5.1.5轨排及焊接件等材料应符合GB/T699、GB/T700和GB/T1591的规定。 5.1.6轨排焊接材料应符合GB/T5117和GB/T5118等标准的规定。 5.2F型钢 5.2.1F型钢使用寿命不应小于30年。 5.2.2F型钢宜采用耐候钢或碳素结构钢，F型钢的尺寸、截面面积、重量及极限偏差应符合表1的规定。F型钢的截面形状及标注符号见图1。 5.2.3要求，试验方法，检验规则和包装、标志、质量证明书等应符合GB/T11263和国家现行相应标准的规定。
图1F型钢
表1 F型钢的参数
hi 60
h2 50
di 28
d2 34.5 28.5 372 220
ds
bz 220
基准尺寸 mm 极限偏差 mm 截面面积 mm? 理论重量 kg/m
A 94, 5
b
b
±0.3 ±0.3 ±0.3 + 1. 5
+0. 5 0
±0.3 ±0.5
0
15 562
122,2
