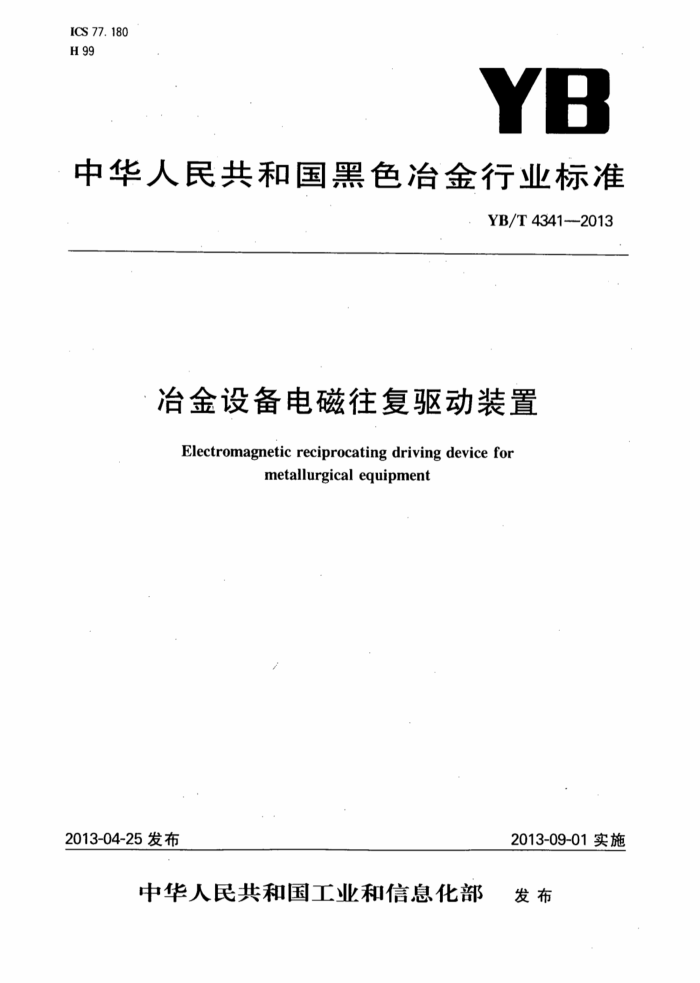

ICS 77. 180 H 99
YB
中华人民共和国黑色冶金行业标准
YB/T4341--2013
冶金设备电磁往复驱动装置 Electromagnetic reciprocating driving device for
metallurgical equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 YB/T 4341-2013
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类、基本参数、型号及结构
4.1分类及代码.. 4.2基本参数. 4.3型号编制规则 4.4结构、工作原理 5技术要求· 5.1 额定功耗· 5. 2 工作噪声. 5. 3 交流磁辐射 5. 4 电磁线圈允许温度 . 5.5电源电压波动.. 5. 6 绝缘电阻和绝缘强度 5.7 外电源线连接 5.8 防护要求 5.9 开关频度 5. 10 动作与寿命 5. 11 适应恶劣环境要求 5.12 装配 5. 13 浇封剂及灌封要求 5. 14 外观 6试验方法 6. 1 试验条件和一般规定· 6.2启动电流.· 6.3 额定功耗 6.4 噪声检测 6.5交流磁辐射检测 6.6 电磁线圈工作温度测量. 6.7 电源电压波动 6.8绝缘电阻和绝缘强度· 6.9外电源线连接 6.10 防护性试验 6.11 输出力及行程测量 6.12 开关频度测量 6.13 动作寿命试验
建筑321---标准查询网 www. jz321. net YB/T 4341—2013 6. 14 适应恶劣环境试验 6.15 浇封剂灌封· 6.16 外观 6.17 标识， 7检验规则 7.1检验分类 7.2检验项目 7.3 组批规则
t
10 10 10 10 10 10 11 11 11 11 11 11 11 12 12 12 12 13
7. 4 出厂检验 7.5型式试验 7.6抽取样本规则 7.7 判定规则 8标志、包装、运输、贮存 8.1标志 8.2包装 8.3运输， 8.4贮存 9质量保证期附录A（规范性附录）不合格分类
I YB/T4341—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：北京中科精良机电技术有限公司、北京中冶设备研究设计总院有限公司、领程机械
（北京）有限公司。
本标准主要起草人：刘文华、赵宝林、连成平、刘焘、费顾田、冯玉洁。 本标准为首次发布。
建筑321---标准查询网 www. jz321. net YB/T4341—2013
冶金设备电磁往复驱动装置
1范围
本标准规定了冶金设备电磁往复驱动装置的术语和定义、分类、基本参数、型号编制规则、技术要求、 试验方法、检验规则，标志、包装、运输和贮存。
本标准适用于交流额定电压12V~380V、频率为50Hz~60Hz，直流额定电压6V～220V的冶金设备用电磁往复驱动装置（以下简称：电磁往复驱动装置）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD) GB/T321优先数和优先数系（GB/T321—2005，ISO3:1973，IDT) GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-
1:2007,IDT)
GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2- 2:2007,IDT)
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法 试验Db：交变湿热（12h+ 12h循环)（IEC60068-2-30:2005IDT)
GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞（GB/T 2423.6—1995,IEC60068-2-29:1987,IDT)
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（GB/T 2423.10—2008,IEC60068-2-6:1995,IDT)
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3836.1—2010爆炸性环境第1部分：设备通用要求（IEC60079-0:2007,MOD) GB3836.3爆炸性环境第3部分：由增安型“e”保护的设备（GB3836.3—2010，IEC60079-7：
2006,IDT)
GB3836.9-2006·爆炸性气体环境用电气设备 第9部分：浇封型"m”（IEC60079-18：2004， IDT)
GB4208—2008 外壳防护等级（IP代码)(IEC60529：2001，IDT) GB/T6388 ：运输包装收发货标志 GB/T 8355 船舶用电动测量和控制仪表通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T10111F 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T13384 机电产品包装通用技术条件 GB/T14436工业产品保证文件总则 GB/T25480·仪器仪表运输、存基本环境条件及试验方法 GB/T26815—2011工业自动化仪表术语执行器术语 YB/T4341—2013
3术语和定义
GB3836.9-2006和GB/T26815-2011界定的以及下列术语和定义适用于本文件。
3. 1
不间断工作制 uninterruptedduty 无空载期，电磁线圈保持满负荷通电状态持续时间超过8h也不分断电流的工作制。
3. 2
密封室sealedchamber 电源接线端，由密封骨架、密封压盖和密封圈等组成与外部环境隔绝的内部空腔。
3. 3
压变密封pressurevariableseal 密封骨架和密封压盖共同作用，通过直压或内倾角斜压，使柔性密封圈变形充满整个间隙，从而达到
彻底密封的一种密封方式。 4分类、基本参数、型号及结构 4.1分类及代码 4.1.1电流类别及代码
交流一AC 直流DC
4.1.2额定电压
额定电压见表1。
单位：V
表1额定电压
380 220
110 36
127 48
220 110
24 12
36 24
交流AC 直流DC 注1：在订货过程中约定的工况参数，成为主要技术参数指标。 注2：其他额定供电电压等级，由用户和制造厂商定。
12 6
4.1.3启动电流及编号
最大启动电流见表2。
单位：A
表2 最大启动电流
启动电流注1：启动电流以瞬时峰值电流确定。 注2：启动电流的大小，表明拖动工作功率的大小。 注3：启动电流的持续响应时间为3ms~30ms。 注4：其他电流等级，由用户和制造厂商定。
4.1.4 电器型式、温度组别及代码
a) 增安型-e b) 浇封型一m c) 温度组别一TX
2
建筑321---标准查询网 www. jz321. net YB/T4341—2013
4.1.5外壳防护形式分类及代码
a) 防尘型一F b) 防水型一S c) 通用型--T d) 综合防护型（防尘、防水、防腐、防爆)一乙 e) 防爆型一B f) 船舶型-C
4.1.6 承受工作介质温度指标名称分类及代码
工作介质温度及温度等级代码见表3。
表3工作介质温度等级代码
序号 I
名称低温型常温型中温型高温型超高温型特高温型
代码 1 2 3 4 5 6
温度范围/℃ 40~65 10 ~ 65 -10 ~ 100 -10 ~ 180 -10 ~ 250 10~ 400
2 3 ? 5 6
注1：工作介质温度因传感可能对电磁线圈产生影响，当温度低于一25C或超过135℃时，在设计中应采取放热或吸热的设计结构。
注2：表中温度范围的两个数值，含本位数规定的温度。 注3：在订货前须明确工作介质温度。
4.1.7工作环境温度指标分类和代码
工作环境温度指标和代码见表4。
表4工作环境温度代码
序号 1 2 3 4 注：在订货前须明确电磁往复驱动装置的工作环境温度，允许采用特殊组别，环境温度可另选为士5℃的整数倍。
名称低温型常温型中温型高温型
代码 D E J G
相对湿度/%
温度范围/℃ -33 ~ 65 10 ~ 65 -10 ~ 80 -10～100
5~100
4.1.8动作形式及代码
往复运动一W 4.2基本参数 4.2.1执行机构输出力
执行机构输出力的单位用牛(N)表示。 电磁往复驱动装置额定输出力值应自优先数系中选取（GB/T321），最小10N，最大7600N
4.2.2行程
电磁往复驱动装置的有效行程应自优先数系中选取（GB/T321），最小1.5mm，最大30.0mm。 4.2.3连接形式、几何参数及公差
连接形式、几何参数及公差按连接对象规定执行。 YB/T4341—2013
4.3 型号编制规则
YJD
X
系列号行程输出力动作形式代码 -工作环境温度代码介质温度等级代码防护形式代码 -电气类别代码一启动电流值(A) 额定电压值(V) 电流类别代码电磁驱动装置代号
注1：在型号标志中未注明的，在订货时应用文字注明。 注2：主要技术参数应按本标准提出的技术要求范围填写。 注3：根据电磁往复驱动装置结构及尺寸的差异，系列号由制造厂自定。 示例：输人额定电压为交流220V、启动电流为0.8A，驱动力为100N，行程为4mm，电气类别为Ⅱ类、防护形式为综合
防护型，可应用在介质温度=10℃～180℃、环境工作温度一10℃～65℃的电磁往复驱动装置型号表示为：YJD AC220V0.8A-Z4EW100X4 4.4结构、工作原理
典型的电磁往复驱动装置工作原理如图1所示。
3
2
连杆：动铁芯；一永久磁铁：电磁线圈：控制电路。
2
图1电磁往复驱动装置工作原理示意图
