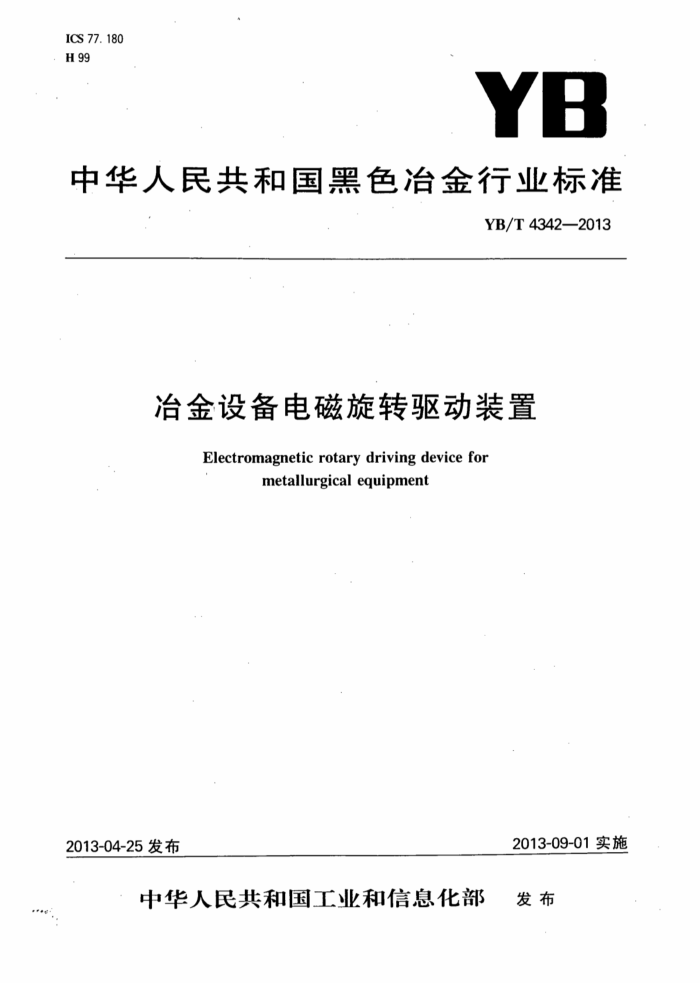

ICS 77. 180 H 99
YB
中华人民共和国黑色冶金行业标准
YB/T 4342—2013
冶金设备电磁旋转驱动装置
Electromagnetic rotary driving device for
metallurgical equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 YB/T4342—2013
目 次
前言范围
1 2
规范性引用文件术语和定义…
3 4分类、基本参数、型号及结构..
4.1分类及代码 4.2基本参数... 4.3型号编制规则 4.4结构、工作原理 5技术要求 5.1 额定功耗 5.2工作噪声.. 5.3交流磁辐射 5.4电磁线圈允许温度 5.5电源电压波动 5.6 绝缘电阻和绝缘强度 5. 7 外电源线连接 5.8 防护要求 5. 9 开关频度. 5.10 动作与寿命 5. 11 适应恶劣环境要求 5.12 装配 5.13 浇封剂及灌封要求 5.14 外观 6·试验方法 6. 1 试验条件和一般规定 6.2 启动电流 6. 3 额定功耗 6. 4 噪声检测· 6.5 交流磁辐射检测 6.6 电磁线圈工作温度测量 6. 7 电源电压波动· 6.8 绝缘电阻和绝缘强度 6.9外电源线连接 6.10 防护性试验 6. 11 输出转矩及旋转角度测量 6.12 开关频度测量 6.13 动作寿命试验
.
建筑321---标准查询网 www. jz321. net YB/T4342—2013 6. 14 适应恶劣环境试验 6.15 浇封剂灌封 6.16 外观.· 6.17 标识
1
10 10 10 10 10 11 11
检验规则
7
检验分类 7. 2 检验项目 7. 3 组批规则 7. 4 出厂检验 7.5 型式试验 7.6 抽取样本规则 7. 7 判定规则 8 标志、包装、运输、贮存. 8.1标志 8.2包装 8.3运输 8.4贮存 9质量保证期附录A（规范性附录） 不合格分类
7. 1
1 11 11 11 11 12
.
12 12 2 13
. YB/T4342—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：北京中科精良机电技术有限公司、北京中冶设备研究设计总院有限公司、领程机械
(北京）有限公司。
本标准主要起草人：刘文华、赵宝林、连成平、刘熬、费顾田、冯玉洁。 本标准为首次发布。
m
建筑321---标准查询网 www. jz321. net YB/T4342—2013
冶金设备电磁旋转驱动装置
1范围
本标准规定了冶金设备电磁旋转驱动装置的术语和定义、分类、基本参数、型号编制规则、技术要求、 试验方法、检验规则，标志、包装、运输和贮存。
本标准适用于交流额定电压36V～380V、频率为50Hz～60Hz，直流额定电压24V～220V的冶金设备用电磁旋转驱动装置（以下简称：电磁旋转驱动装置）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD) GB/T321 优先数和优先数系（GB/T321—2005，ISO3：1973，IDT) GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-
1:2007,IDT)
GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法 试验B：高温（IEC60068-2- 2:2007,IDT)
GB/T2423.42008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h十 12h循环)（IEC60068-2-30:2005，IDT）
GB/T2423.6电工电子产品环境试验第2部分：试验方法讠 试验Eb和导则：碰撞（GB/T 2423.6—1995,IEC60068-2-29:1987,IDT)
GB/T2423.10电工电子产品环境试验第2部分：试验方法.试验Fc：振动（正弦）（GB/T 2423.102008,IEC60068-2-6:1995,IDT)
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3836.1—2010爆炸性环境第1部分：设备通用要求（IEC60079-0：2007，MOD) GB3836.3爆炸性环境第3部分：由增安型“e”保护的设备（GB3836.3—2010，IEC60079-7：
2006,IDT)
GB3836.9—2006爆炸性气体环境用电气设备第9部分：浇封型“m”（IEC60079-18：2004， IDT)
GB4208—2008外壳防护等级（IP代码)(IEC60529:2001，IDT) GB/T6388运输包装收发货标志 GB/T8355船舶用电动测量和控制仪表通用技术条件 GB/T9969 工业产品使用说明书总则 GB/T10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T13384 机电产品包装通用技术条件
工业产品保证文件总则
GB/T14436 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 GB/T26815—2011工业自动化仪表术语执行器术语 YB/T4342—2013
3术语和定义
GB3836.9---2006和GB/T26815-2011界定的以及下列术语和定义适用于本文件。
3. 1
不间断工作制uninterruptedduty 无空载期，电磁线圈保持满负荷通电状态持续时间超过8h也不分断电流的工作制。
3. 2
密封室 sealedchamber 电源接线端，由密封骨架、密封压盖和密封圈等组成与外部环境隔绝的内部空腔。
3. 3
压变密封pressurevariableseal 密封骨架和密封压盖共同作用，通过直压或内倾角斜压，使柔性密封圈变形充满整个间隙，从而达到
彻底密封的一种密封方式。 4分类、基本参数、型号及结构 4.1分类及代码 4.1.1电流类别及代码
交流-AC 直流一DC
4.1.2额定电压
额定电压见表1。
表1 额定电压
单位：V 380 220
127 48
交流AC 直流DC 注1：在订货过程中约定的工况参数，成为主要技术参数指标。 注2：其他额定供电电压等级，由用户和制造厂商定。
36 24
110 36
220 110
4.1.3启动电流及编号
最大启动电流见表2。
表2最大启动电流 3
单位：A
启动电流注1：启动电流以瞬时峰值电流确定。 注2：启动电流的大小，表明拖动工作功率的大小。 注3：启动电流的持续响应时间为3ms~30ms。 注4：其他电流等级，由用户和制造厂商定。
12
20
0. 8
10
4
5
16
2
0o
4.1.4 +电器型式、温度组别及代码
a) 增安型-e b) 浇封型--m c) 温度组别--TX
2
建筑321---标准查询网 www. jz321. net YB/T4342—2013
4.1.5 外壳防护形式分类及代码
a) 防尘型一F b) 防水型一S c) 通用型T d) 综合防护型（防尘、防水、防腐、防爆）一Z e) 防爆型一B f) 船舶型-C
4.1.6 承受工作介质温度指标名称分类及代码
工作介质温度及温度等级代码见表3。
表3工作介质温度等级代码
序号 1 2 3 4 5 6 注1：工作介质温度因传感可能对电磁线圈产生影响，当温度低于一25℃或超过135℃时，在设计中应采取放热或吸
名称低温型常温型中温型高温型超高温型特高温型
代码 1 2 3 4 5 6
温度范围/℃ 40 ~ 65 10 ~ 65 -10 ～ 100 -10 ～ 180 -10~ 250 10～ 400
热的设计结构。
注2：表中温度范围的两个数值，含本位数规定的温度。 注3：在订货前须明确工作介质温度。
4.1.7工作环境温度指标分类和代码
工作环境温度指标和代码见表4。
表4工作环境温度代码
相对湿度/%
代码 D E J G
温度范围/℃ -33~ 65 -10 ~ 65 -10 ~ 80 -10 ～ 100
序号 1 2 3 4 注：在订货前须明确电磁旋转驱动装置的工作环境温度，允许采用特殊组别，环境温度可另选为土5℃的整数倍。
名称低温型常温型中温型高温型
5~ 100
4.1.8动作形式及代码
旋转运动一X 4.2基本参数 4.2.1执行机构输出转矩
执行机构输出转矩的单位用牛·米（N·m）表示。 电磁旋转驱动装置额定输出转矩应自优先数系中选取(GB/T321)，最小0.1N·m，最大5N·m。
4.2.2旋转角度
电磁旋转驱动装置的有效旋转角度值应自优先数系中选取（GB/T321)，最小15°最大180°
a YB/T4342—2013
4.2.3连接形式、几何参数及公差
连接形式、几何参数及公差按连接对象规定执行。 4.3型号编制规则
C
YJD-O
OXO
系列号旋转角度输出转矩动作形式代码工作环境温度代码介质温度等级代码防护形式代码电气类别代码启动电流值（A) 额定电压值(V) 电流类别代码电磁驱动装置代号
注1：在型号标志中未注明的，在订货时应用文字注明。 注2：主要技术参数应按本标准提出的技术要求范围填写。 注3：根据电磁旋转驱动装置结构及尺寸的差异，系列号由制造厂自定。 示例：输人额定电压为交流220V、启动电流为0.8A，转矩为0.1N·m，旋转角度为90°，电气类别为Ⅱ类、防护形式为
综合防护型，可应用在介质温度一10℃～180℃、环境工作温度一10℃～65℃的电磁旋转驱动装置型号表示为：YJD AC220V0.8A-[IZ4EX0.1X90 4.4结构、工作原理
典型的电磁旋转驱动装置工作原理如图1所示，
齿轮轴：齿轮；齿条；连杆；电磁线圈：动铁芯；永久磁铁；控制电路。
3
n
8
图1电磁旋转驱动装置工作原理示意图
