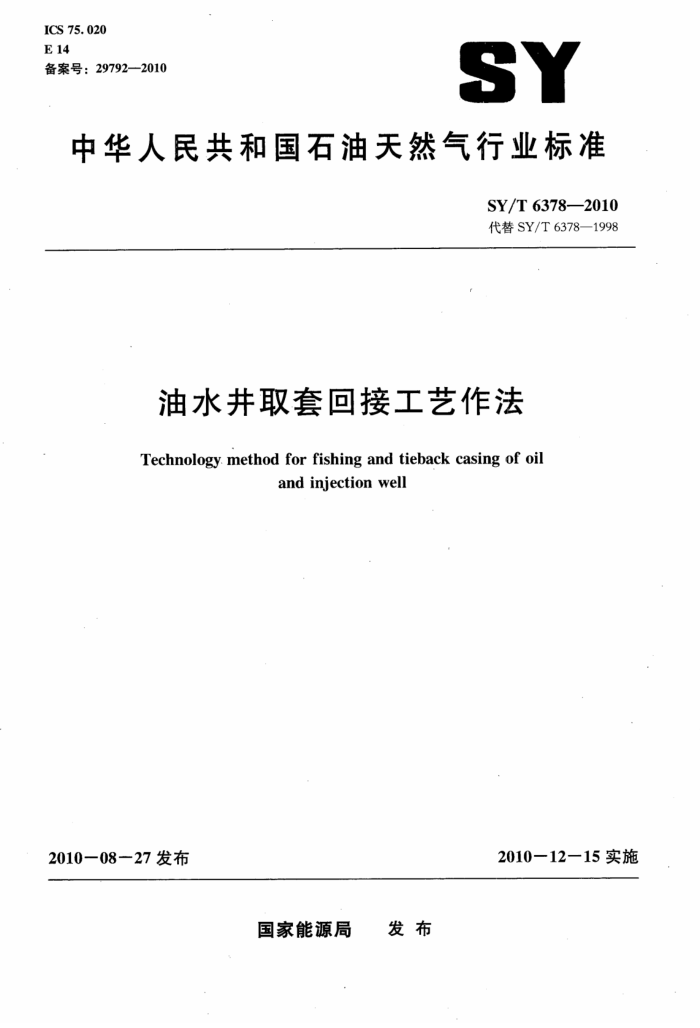

ICS 75. 020 E14 备案号：29792—2010
SY
中华人民共和国石油天然气行业标准
SY/T 6378—2010 代替SY/T6378—1998
油水井取套回接工艺作法
Technology. method for fishing and tieback casing of oil
and injection well
2010一12一15实施
2010-08-27发布
国家能源局 发布 SY/T 6378--2010
目 次
一
前言
范围 2 规范性引用文件 3 适用井况
1
施工设计 5 施工准备井筒准备
4
6 7 套铣与取套 8 回接、固井、完井
施工总结附录A（规范性附录）井场设施平面示意图附录B（规范性附录） 钻具基本参数附录C（资料性附录） 施工总结格式参考文献
9
8
D
2
建筑321---标准查询网 www. jz321. net SY/T6378-2010
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准修订并代替SY/T6378—1998《油水井取套回接工艺作法》，与SY/T6378—1998相比，主要变化如下：
修改了规范性引用文件（见第2章，1998年版的第2章）；修改了适用井况（见第3章，1998年版的第3章）； -增加了井控要求（见4.2.8）；修改了打印工序要求（见6.4，1998年版的6.4）；增加了更补表层套管的要求（见6.7）增加了套铣放气管井段的要求（见7.3）；增加了对扣回接时应保留外螺纹的要求（见7.11.2）；修改了铅封注水泥型补接器回接时固井要求（见8.6.1，1998年版的8.7.1）；删除了1998年版的附录A、附录C。
本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：大庆油田有限责任公司井1作业分公司、大庆油田有限责任公司开发部、大庆
油田有限责任公司第四采油厂。
本标准主要起草人：郝东奎、余龙、李厉、方纯昌、李艳秋、陈波、张玉珺。
Ⅱ SY/T 6378--2010
油水井取套回接工艺作法
1范围
本标准规定了油水井取套回接施工作法的适用井况、施工设计、施工准备、施工程序、操作要求、施工总结及其格式与内容。
本标准适用于油田无技术套管水泥固井的套损点在井深1000m以内的$139.7mm套管套损井的取套回接施工，其他套损井可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5412—2005下套管作业规程 SY/T5587.3一2004常规修井作业规程第3部分：油气井压井、替喷、诱喷 SY/T5587.5—2004常规修井作业规程第5部分：井下作业井筒准备 SY/T5587.9—2007常规修井作业规程第9部分：换井口装置 SY/T5587.14一2004常规修井作业规程第14部分：注塞、钻塞 SY/T5827--2005解卡打捞工艺作法 SY/T6264一2006油气水井大修作业施工设计编写规范 SY/T6377-2008 鱼顶打印作业方法 SY/T6690--2008 3井下作业井控技术规程
3适用井况
下列井况之一可采用取套回接工艺修复： a）套管腐蚀、破损、外漏的井： b）套管变形而且目前整形修复不能满足正常生产要求的井： c）通径50mm以上的错断井； d）其他特殊需要取套回接的套损井。
4施工设计
4.1设计原则 4.1.1依据地质设计和工程设计的要求。 4.1.2井下技术状况清楚。 4.1.3施工方案有两套以上施工预案。
建筑321---标准查询网 www.jz321.net SY/T 6378—2010
Ves 水泥浆量，单位为立方米（m"）； Va -- -顶替液量，单位为立方米（m）； Kz- 井眼扩大系数，一般为1.3； db" 套铣钻头外径，单位为米（m）； deo 下人套管外径，单位为米（m）： Lbi -补接器尾管深度，单位为米（m）； dein 下人套管内径，单位为米（m） dgx 地面管线内径，单位为米（m）
地面管线长度，单位为米（m）。
L 8.6.3井口以下打水泥帽，水泥浆用量按公式（4）进行：
V-1.02(Kd-d)Dr
(4)
式中： Dre——水泥帽设计深度，单位为米（m）。 打水泥帽后应提载候凝，提载净负荷为50kN～80kN。
8.7候凝
候凝时间48h。 8.8试压
候凝48h后，油层至回接井段或全井试压。试压压力15MPa，稳压30min，压降不超过0.5MPa 为合格。 8.9 测井
候凝后，应进行声幅测井，检测固井质量。需检测第二胶结面，则进行声波变密度测井。 8.10安装套管头 8.10.1套管头安装应平正、牢固。 8.10.2套管头安装完后，计算新套补距，记录备案。 8.11通井
通并应符合SY/T5587.5--2004的规定。 8.12下完井管柱
按要求下人完井管柱。 8.13安装采油（注水）井口
按要求安装采油（注水）井口。 8.14交井
按有关规定进行交井工作。
9施工总结
施工总结格式、栏目内容要求参见附录C。
6 SY/T6378—2010
附录A （规范性附录）
井场设施平面示意图
场设施平面示意图如图A.1所示。
24
23
25
26
且
3
20
19
LU
1
18
17
LL
14
16
1一转盘；2--钻台；3修井机；4高架泥浆槽；5-高压管汇：6-钻井泵；7柴油机；8一1#循环罐； 9-震动筛：10—除气器：11-除砂器：12—2#循环罐；13-配药罐；14-搅拌器：15-3#循环罐；
16-清砂池：17—泥浆化验房，18一工具房：19大门坡道：20一锚道；21—钻杆架：
22—防喷器管束；23防喷器储能器；24-发电房；25-材料房：26--柴油罐。
图A.1井场设施平面示意图
