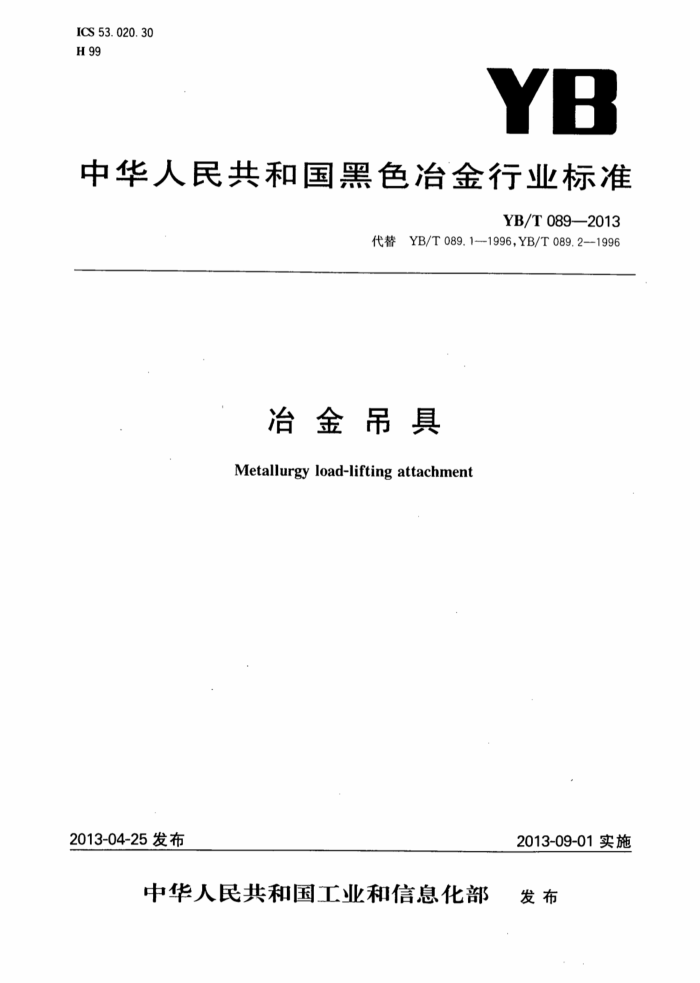

ICS 53.020.30
H 99
YB
中华人民共和国黑色治金行业标准
YB/T 089—2013
代替YB/T089.1--1996,YB/T089.2--1996
冶金吊具 Metallurgy load-lifting attachment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 YB/T089—2013
次
目
前言范围·
m
1 2 规范性引用文件：
3术语和定义 4分类 5基本参数 5.1吊具额定起重量
5.2钳口开口度 6 型号表示方法 7 技术要求 7.1环境条件 7.2安全与防护 7. 3 使用性能 7. 4 材料及热处理 7. 5 焊接 7. 6 主要零部件 7. 7 装配 7.8电气系统 7.9液压系统 7.10涂装· 7.11 外观· 8试验方法 8.1静平衡试验 8.2空运转试验 8.3载荷试验 8.4电源电压波动试验 8.5外观、漆膜质量检验 8.6安全与防护装置灵敏度、有效性试验 9检验规则 9.1出厂检验 9.2型式检验 10标志、包装、运输和贮存 10.1 标志 10.2 包装与贮运
C
10 10 11 12 12 13 13 15 15 15 15 16 16 16 16 17 17 17 17 17 17 17 18 18 18
+++±+
I
建筑321---标准查询网 www. jz321.net YB/T 089—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YB/T089.1—1996《冶金吊具分类》及YB/T089.2-1996《冶金吊具技术条件》。
本标准与YB/T089.1--1996、YB/T089.2—1996相比，除编辑性修改外主要技术变化如下：
将原两项标准进行了整合修订，标准的名称改为“冶金吊具”；对原冶金吊具的种类进行了补充、完善与调整，将“型材吊具”调整为“圆钢吊具及钢轨夹钳两
小类”，并增加了圆钢夹钳、圆钢翻转夹钳及钢轨夹钳；将方坏吊具单独作为一大类，并增加了“方坏链式吊具”和“方坏C形吊具”（见4，YB/T089.1—1996，3.1）；
一将原标准“钳口受热传导温度”修改为“被吊物品表面温度”，增加了“中低温”一个档次，温度范
围重新进行了划分，最高温度提高至大于十500℃（见4.4，YB/T089.1一1996，3.1.4）；
额定起重量第一系列增大到500t，第二系列增大到480t，并进行了优化（见5.1，YB/T089.1一
1996,3.2.1)
增加了吊具有无独立旋转功能的分类（见4.5）：完善了吊具制造用材料要求（见7.4，YB/T089.2—1996，3.3）；一增加了吊具制造精度的规定（见7.5.2)；增加、明确了检验项目（见9）。
本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：武汉神冶起重机械有限公司。 本标准主要起草人：张万国、雷国强、赵亚红、杨传武。 本标准的历次版本发布情况为：
.YB/T089.1—1996、YB/T089.2—1996。
I YB/T 0892013
冶金吊具
1范围
本标准规定了冶金行业专用吊具的术语、分类、基本参数、型号表示方法、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于冶金行业专用成台非吸盘类吊具（以下简称吊具），包括钢锭吊具、板坏吊具、方坏吊具、钢卷吊具、钢板吊具、型材吊具、轧辊吊具、设备吊具等。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件
GB/T699—1999优质碳素结构钢 GB/T700碳素结构钢 GB755—2008旋转电机 定额和性能（IEC60034-1:2004，IDT） GB/T984堆焊焊条 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T985.1一2008，ISO
9692-1:2003,MOD)
GB/T 985.2 埋弧焊的推荐坡口（GB/T985.2--2008，ISO9692-2：1998，MOD） GB/T 1173 铸造铝合金 GB/T 1176 铸造铜合金技术条件 GB/T1222—2007弹簧钢 GB/T 1299 合金工具钢 GB/T 1348 球墨铸铁件（GB/T1348—2009，ISO1083:2004，MOD） GB/T 1591 低合金高强度结构钢 GB/T 2100 一般用途耐蚀钢铸件 GB/T 3077 合金结构钢 GB/T3766 液压系统通用技术条件 GB/T3797-2005电气控制设备 GB/T3811—2008起重机设计规范 GB/T 5574 工业用橡胶板 GB6067.1--2010起重机械安全规程第1部分：总则 GB/T6974.1 起重机术语第1部分：通用术语(GB/T6974.1—2008，ISO4306-1:2007，IDT) GB/T7935液压元件通用技术条件 GB/T8263 抗磨白口铸铁件 GB/T8492 一般用途耐热钢和合金铸件 GB8918重要用途钢丝绳(GB8918—2006，ISO3154：1988，MOD) GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级（ISO8501-1:2007，IDT)
GB/T8923.2一2008涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分：已涂覆过的
1
建筑321---标准查询网 www. jz321. net YB/T 089-2013
钢材表面局部清除原有涂层后的处理等级（ISO8501-2：1994，IDT)
GB/T8923.3一2009涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分：焊缝、边缘和其他区域的表面缺陷的处理等级（ISO8501-3：2006，IDT)
GB/T9437耐热铸铁件 GB/T9438铝合金铸件 GB/T9439灰铸铁件（GB/T9439--2010，ISO185:2005，MOD) GB/T10051.13走 起重吊钩第13部分：叠片式吊钩技术条件 GB/T10051.14 起重吊钩第14部分：叠片式吊钩使用检查 GB/T10051.15 起重吊钩第15部分：叠片式单钩 GB/T11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T11352 一般工程用铸造碳钢件（GB/T11352--2009，ISO3755：1991、ISO4990:2003，MOD) GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 13819 铜合金铸件 GB14048.1一2006低压开关设备和控制设备第1部分：总则(IEC60947-1：2001，MOD） GB/T20118 般用途钢丝绳（GB/T20118—2006ISO/DIS2408:2002，MOD） GB/T241862009工程机械用高强度耐磨钢板 GB/T24816 起重用短环链吊链等用8级普通精度链（GB/T24816一2009，ISO3076：1984，
IDT)
JB/T5000.3-~2007重型机械通用技术条件第3部分：焊接件 JB/T5000.10重型机械通用技术条件第10部分：装配 JB/T5000.12--2007重型机械通用技术条件第12部分：涂装 JB/T6046碳钢、低合金钢焊接构件焊后热处理方法 JB/T6406电力液压鼓式制动器 JB/T7688.5一2012冶金起重机技术条件第5部分：铸造起重机 YB/T036.7冶金设备制造通用技术条件锻件 YB/T036.12冶金设备制造通用技术条件耐磨合金堆焊
3术语和定义
GB/T6974.1界定的及下列术语和定义适用于本文件。
3. 1
立卷verticalcoil 轴心线与水平面呈垂直方向放置的钢卷。
3. 2
卧卷horizontal coil 轴心线与水平面呈平行方向放置的钢卷。
3. 3
板垛steel sheetpile 多张钢板周边对齐后堆叠在一起所构成的钢板堆垛。
3.4
吊具额定起重量 liftingslingratedload 指吊具允许夹取或托起重物的最大质量。
2 YB/T089—2013
3. 5
可分吊具non-fixedload-liftingattachment 与起重机可方便拆分的吊具。吊具本身质量作为起重机负荷的一部分，计人起重机负荷。
3.6
固定吊具fixedload-liftingattachment 永久固定在特定的起重机上使用的吊具，与起重机连接部位不易拆分。吊具本身质量作为起重机质
量的一部分，不计人起重机负荷。 3. 7
钳口开口度jawopening 两点及两点以上夹或托的吊具，相对钳口或钳脚内侧间的水平距离值。钳口开口度包括钳口最大开
口尺寸和钳口最小开口尺寸。钳口最大开口尺寸为吊具于空中停留时钳口的最大开口尺寸。 4分类 4.1 吊具按用途分类，其类别、代号及简图举例见表1。
表1
类别
代号 说明
简图举例
用于吊运钢锭及钢渣锭
钢锭夹钳 DG
机械杠杆式钢锭夹钳
电动杠杆式钢锭夹钳
钢锭吊具
用于脱锭过
脱锭提升钳 DT 程中吊运锭
模、钢锭
电动杠杆式脱锭夹钳
飞
8:3:
液压杠杆式板坏夹钳
电动平移式板坏夹钳
用于吊运水平放置的板坏
板坏吊具 板坏夹钳
PB
机械扛杆式板坏夹钳 电动杆式板坏夹钳 机械杠杆式旋转板坏夹钳
3
建筑321---标准查询网 www. jz321. net YB/T089—2013
表1续)
代号 说明
类别
简图举例
用于夹取立式放置的板坏夹取后水平放置或将水平放置的板坏夹取后立式放置
板坏倾翻夹钳
PQ
板坏吊具
机械杠杆式板坏倾翻夹钳
液压杠杆式板坏 电动平移式板坏
颂翻夹钳
倾翻夹钳
用于吊运多
方坏夹钳 FP 根并排放置的
方坏
电动平移式方坏提升钳
机械杠杆式方坏夹钳
用于吊运多根方坏
方坏链式吊具
FL
方坏吊具
方坏链式吊具
用于吊运多
方坏C形
吊具 FC 根并排放置的
方坏
方坏C形钧
用于吊运堆垛状态的板垛
钢板吊具 板垛提升钳 BD
电动平移式板垛提升钳 YB/T089—2013
表1(续)
代号 说明
类别
简图举例
用于吊运单
钢板吊具 中厚板吊具 BH 块中厚板或宽
厚板
机城杠杆式中厚板摄升钳
内外夹
立卷 LN 用于吊运立
卷
夹钳
立卷吊具
机械杆式内外夹立卷夹钳
单边夹立卷 LD 夹钳
用于吊运立卷
机械杠杆式立卷夹钳电动平移式立卷夹钳电动平移式立卷旋转夹钳
钢卷吊具
电动杠杆式卧卷
电动平移式卧卷
电动杠杆式卧卷旋转
提升钳
提升钳
提升钳
用于吊运卧卷
卧卷 卧卷吊具 提升钳
JW
L
-
液压杠杆式卧卷
电动平移式卧卷旋转 电动平移式卧卷翻爪
提升钳
提升钳
提升钳
5
