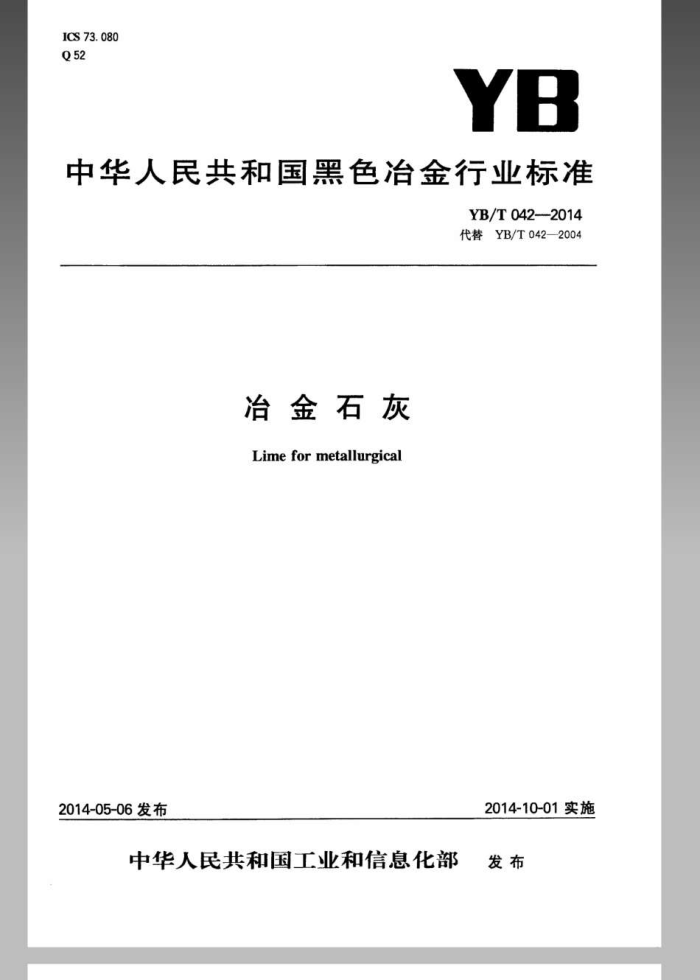

ICS73.080 Q52
YB
中华人民共和国黑色冶金行业标准
YB/T042-2014 代替YB/T042—2004
冶金石灰 Limeformetallurgical
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部 发布 YB/T0422014
前言
本标准是根据GB/T1.1—2009给出的规定起草。 本标准代替YB/T042—2004《冶金石灰》，与YB/T042—2004相比主要技术变化如下：一4.1条款中，普通冶金石灰品级由特级、一级、二级、三级、四级修订为特级、一级、二级、三级；
-4.1条款中，对理化指标进行了相应的调整；
-
-4.2条款中，对产品粒度进行了相应的调整； 6.1条款中，对检验批量进行了相应的调整；
-
——6.2条款中，对取样量进行了相应的调整；一7.1条款中，对产品贮存时间进行了相应的调整。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（TC183）归口。 本标准起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院。 本标准主要起草人：莫瑛、胡波、魏文权、万媛媛、游道铭、蔡继明、白汉芳、仇金辉、王姜维。 本标准所代替标准的历次版本发布情况为： YB/T042—1993,YB/T042—2004。 YB/T042—2014
冶金石灰
1范围
本标准规定了冶金石灰的分类、技术要求、试验方法、检验规则、贮存、运输和质量证明书。 本标准适用于冶金工业用新烧石灰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2007.1散装矿产品取样、制样通则手工取样方法 GB/T2007.2散装矿产品取样、制样通则手工制样方法 GB/T2007.7散装矿产品取样、制样通则粒度测定方法手工筛分法 GB/T3286.1石灰石及白云石化学分析方法第1部分：氧化钙和氧化镁含量的测定络合滴定
法和火焰原子吸收光谱法
GB/T3286.2石灰石及白云石化学分析方法第2部分：二氧化硅含量的测定硅钼蓝分光光度法和高氯酸脱水重量法
GB/T3286.7石灰石、白云石化学分析方法硫量的测定 GB/T3286.8石灰石及白云石化学分析方法第8部分：灼烧减量的测定重量法 GB/T8170数值修约规则与极限数值的表示和判定 YB/T105冶金石灰物理检验方法
3分类
根据石灰石原料将冶金石灰分为普通冶金石灰和镁质冶金石灰，普通冶金石灰为普通石灰石熳烧而成，镁质冶金石灰为镁质石灰石熳烧而成。 4技术要求 4.1冶金石灰的理化指标应符合表1规定。
表1
类别 品级 Cao CaO+MgO MgO SiO, s 灼减 活性度，4mol/mL
%
%
%
% ≤1.5 ≤0.020 <2 ≤2.5 ≤0.030 <4 《3.5 ≤0.050 <7 ≤5.0 ≤0.100 <9
%
% 40±1℃,10min
特级 ≥92.0
≥360 ≥320 ≥260 ≥200 ≥360
普通冶金 一级 ≥90.0 石灰 二级 ≥85.0
<5
三级 ≥80.0 特级
<2
≥93.0 ≥91.0 ≥86.0 ≥81.0
≤1.5 ≤0.025
≤2.5 《0.050 <4 ≥280
镁质冶金 一级石灰 二级
>5
≥230 ≥200
≤3.5 ≤0.100 <6 ≤5.0 ≤0.200 <8
三级
1 YB/T042—2014 4.2产品粒度应符合表2规定。其他粒度要求由供需双方协商确定。
表2
粒度范围 mm 20~100 5~80 <3
下限允许波动范围
允许最大粒度
上限允许波动范围
用途电炉转炉烧结
% 《10 《10
% 《10 <10 <10
mn 120 90 5
4.3产品中的熔痛、焦炭等杂质应栋出。 4.4产品应保持干燥、不得混人外来杂物。 4.5数值修约按GB/T8170的规定进行。 5试验方法 5.1氧化钙含量、氧化钙氧化镁合量和氧化镁含量的测定按GB/T3286.1的规定进行。 5.2二氧化硅含量的测定按GB/T3286.2的规定进行。 5.3 硫含量的测定按GB/T3286.7的规定进行。 5.4灼烧减量的测定按GB/T3286.8的规定进行。 5.5活性度的测定按YB/T105的规定进行。 5.6粒度的测定按GB/T2007.7的规定进行。 6检验规则 6.1组批
产品按不同密体单独组批，批量按表3规定，每批产品为一个检验单位。
表3 日产量/t <500 500~1000 >1000
项目
批量/ 《300 ≤450 ≤600
数 量
6.2取样和制样方法 6.2.1取样
在成品输送皮带上或进人成品库前的卸料槽处按GB/T2007.1的规定进行。 6.2.1.1取样量
连续出料生产时，每2h采取样品约5kg；间歇出料生产时，每出一次料采取样品约5kg。5kg样品中一半作为送检样，一半作为备份样。 6.2.1.2取样方法
用取样机、取样铲或铁均匀截取整个料流，每采取5kg样品，其截取次数不得少于4次。 6.2.1.3样品贮存
贮存样品的容器必须密闭、防潮、并置于干燥处。 6.2.2制样
将所取份样合成大样，破碎至通过方孔40mm筛，按GB/T2007.2有关规定制备样品。
2
YB/T042—2014
6.3判定规则 6.3.1产品的质量验收由供需双方共同认可的技术质量监督部门负责进行。 6.3.2所抽取试样的理化指标和粒度指标应符合表1和表2的规定。 6.3.3检验结果如有不合格项时，用备份样对不合格项进行复检。复检结果合格，判定该批为合格，否则判为不合格。 7运输、贮存和质量证明书 7.1产品贮存时间一般不超过3d。贮存、运输必须干燥、防雨、防潮。装车前车厢必须清扫干净。 7.2每批出厂产品必须提供质量证明书，并注明：
a) 供方名称； b) 需方名称； c) 类别； d) 品级； e) 理化指标检验结果； ) 重量； g) 生产日期； h) 本标准编号。
3 -A
中华人民共和国黑色冶金
行业标准冶金石灰 YB/T042—2014
*
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009
北京七彩京通数码快印有限公司印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数12千字 2014年9月第一版 2014年9月第一次印刷
*
统一书号：155024·0609 定价：15.00元
