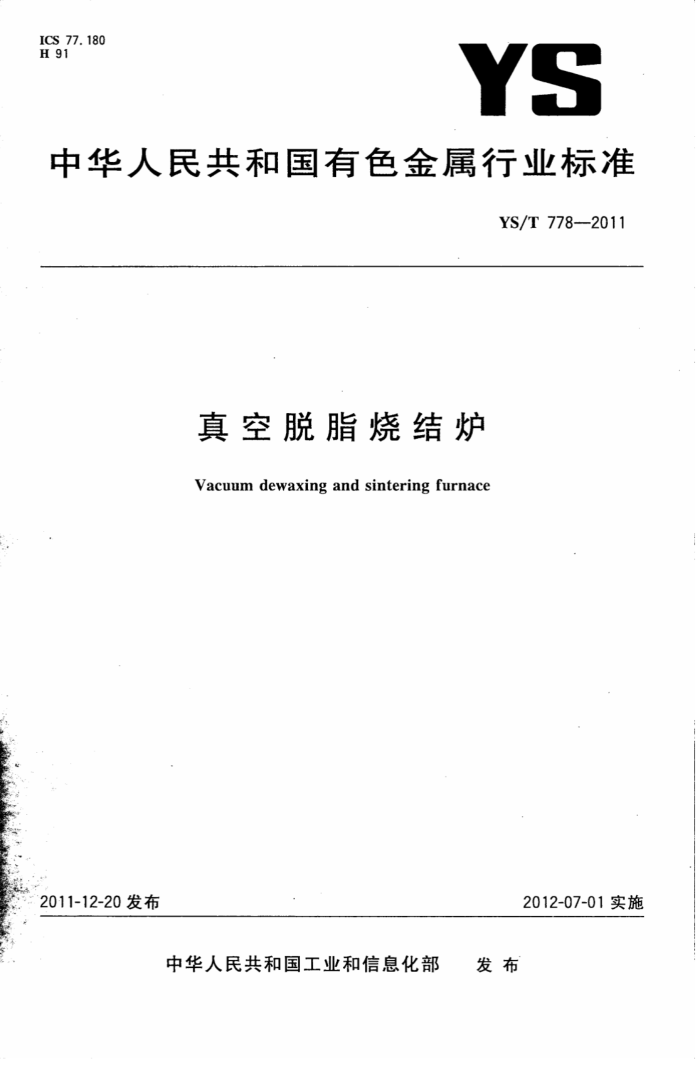

中华人民共和国有色金属行业标准
YS/T778-2011
真空脱脂烧结炉
Vacuum dewaxing and sintering furnace
2012-07-01实施
2011-12-20发布
发布
中华人民共和国工业和信息化部 YS/T 778—2011
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：湖南顶立科技有限公司。 本标准主要起草人：戴煜、李利文、戴晓蕾。
-
建筑321---标准查询网 www. jz.321. net YS/T778—2011
真空脱脂烧结炉
1范围
本标准规定了真空脱脂烧结炉的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同(或订货单)内容。
本标准适用于粉末冶金件的真空脱脂烧结。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3163—2007真空技术术语 GB5959.1电热装置的安全第1部分：通用要求 GB5959.4电热装置的安全第4部分：对电阻加热装置的特殊要求 GB/T10066.1--2004电热设备的试验方法第1部分：通用部分 GB/T10066.4一2004电热设备的试验方法第4部分：间接电阻炉 GB/T10067.1一2005电热装置基本技术条件第1部分：通用部分 GB/T10067.4一2005电热装置基本技术条件第4部分：间接电阻炉 JB/T10550--2006真空技术真空烧结炉
3术语和定义
GB/T3163—2007、GB/T10066.4--2004第3章、JB/T10550--2006界定的以及下列术语和定义适用于本文件。 3. 1
承载重量 loadcapacity 工作区域内均匀承载的最大重量。
3.2
收脂率bindercollectingrate 在确定的工艺条件下（升温速度、真空度、预放脂的位置），储脂罐内收到脂的重量与炉内预放脂重
量的百分比。 3.3
空炉平均升温速率 average heating rate without load 在常温下，当空炉的真空度达到10Pa时，以全功率升温，达到额定炉温时与所需的时间之比，单位
为摄氏度每分（℃/min）。 3.4
快冷时间 fastcoolingtime 在冷却过程中，在规定的上限温度下开启冷却系统，达到规定的下限温度所需的时间，单位为小
时(h)。
1 YS/T778—2011
5试验方法
5.1 总体结构及其基本参数的检验
真空脱脂烧结炉总体结构应符合供需双方签定的技术图样，其基本参数的检验方法由供需双方协商确定。 5.2般要求的检验
真空脱脂烧结炉一般要求的检验方法按GB/T10067.4一2005第6章的规定进行。 5.3主要技术性能的检验 5.3.1# 极限真空度的检测
当主泵开启2h后，测电阻真空计或麦式真空计所得的读数。 5.3.2升压率的检测
按GB/T10066.1一2004中7.1.11.3的规定，在炉内达到极限真空度时关闭所有阀门（含脱脂系统和快冷系统），第一次读数从关闭真空阀门后约20min开始测p1，24h后测p2。 5.3.3炉温均匀性的检测 5.3.3.1按GB/T10066.42004中6.15规定的5个或9个测温点，检测炉温均勾性，见图2。
n
a) 五点测温分布
b) 九点测温分布图2测温点分布图
建筑321---标准查询网 www. jz321. net YS/T 778—2011
5.3.3.2采用标准热电偶的检测，在真空下温度为1050℃保温30min后测取数据；或采用标准测温块的检测，在真空下达到工作温度保温60min后，自然降温开炉取测温块，采用高精度游标尺量取。 5.3.4收脂率的检测
在工作区内放置纯石蜡，其重量为最大承载重量的3%～5%，在确定的工艺条件下（升温速度、真空度、预放脂的位置），采用N2或Ar，定向气流载气脱脂，测储脂罐内收到纯石蜡的重量与放置纯石蜡重量之比。 5.3.5空炉升温平均速率的检测
在常温下，当空炉的真空度达到10Pa时，以全功率升温，达到额定炉温时与所需的时间之比。
5.3.6抽气时间的检测
当主泵开启后，测电阻真空计或麦式真空计读数到达1.33Pa时所需的时间。 5.3.7快冷时间的检测
满炉产品条件下，用N2或Ar充到(0.9×105～1.1×105)Pa后，外置快冷：测从500℃降到90℃ 所需的时间；内置快冷：测1100℃降到90℃所需的时间。
6检验规则
6.1# 检查和验收 6.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 6.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，可委托供需双方认可的单位进行。 6.2检验项目
每台真空脱脂烧结炉都应进行总体结构及其基本参数、一般要求和主要技术性能的检验。 6.3检验结果的判定
真空脱脂烧结炉总体结构及其基本参数、般要求和主要技术性能的检验，不符合本标准及合同
（包括供需双方签定的技术图样）的规定时，应修改设计及制造的不合格部分，直至满足本标准及合同（包括供需双方签定的技术图样）的要求。
7标志、包装、运输、贮存和质量证明书
7.1标志、包装、运输、贮存
真空脱脂烧结炉的标志、包装、运输和贮存应符合GB/T10067.1一2005第8章的规定。 7.2质量证明书
每台真空脱脂烧结炉应附有质量证明书，其上注明：
5 YS/T778—2011
a) 供方名称、地址； b) 型号； c) 额定炉温； d) 额定功率； e) 极限真空； f) 承载重量； g) 升压率； h) 工作区域（宽×高×长）； i) 各项分析检验结果和供方质检部门检印； j) 出厂日期(或包装日期)； k) 本标准编号。
合同（或订货单）内容
8
订购本标准所列产品的合同（或订货单）应包括下列内容： a）型号； b）数量； c）本标准编号； d）特殊要求。 注：真空脱脂烧结炉的订购和供货应按GB/T10067.1--2005第9章的规定。
